Основные характеристики | |
Категория (RG-тип) : | RG-59 |
Волновое сопротивление: | 75 Ом |
Калибр AWG: | 20 AWG |
Конструкция проводников: | однопроволочная (solid) |
Внешний диаметр: | 6.1 мм |
Цвет: | черный |
Температура эксплуатации: | -10 °C ... +75 °C |
Среда эксплуатации: | внутри помещений (indoor) |
Проводник | |
Материал проводников: | сталь с медным покрытием (CCS) |
Диаметр проводника: | 0.81 мм |
Оболочка | |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Материалы | |
Материал диэлектрика: | вспененный полиэтилен (FPE) |
Внешний проводник (экран): | алюминизированная полиэстерная пленка и алюминиевая проволока |
Дополнительные характеристики | |
Диаметр диэлектрика: | 3,6 ± 0,15 мм |
Площадь проволочного покрытия (экрана): | 67 % |
Габариты и вес | |
Масса 1 км кабеля: | 35 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Минимальный радиус изгиба (монтаж): | 65 мм |
Минимальный радиус изгиба (эксплуатация): | 35 мм |
Электрические характеристики | |
Диапазон частот: | 1-1000 МГц |
Электрическая (погонная) емкость: | 54 ± 1 пФ/м |
Скорость распространения сигнала: | 85 % |
Сопротивление проводника/экрана: | 158/39 Ом/км |
Испытательное напряжение: | 1500 В / 50 Гц |
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Название | Срок действия | |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Название | Срок действия | |
Смотреть PDF |
Кабели коаксиальные (радиочастотные) с внешней оболочкой из пластиката, не содержащего галогенов, с низким дымо- и газовыделением (LSZH), в исполнении нг(А)-HF (РОСС RU.32079.04СПБ1.ОС04.172) |
17.08.2020 16.08.2023 |
Название | Срок действия | |
Смотреть PDF |
Кабель коаксиальный т.м. "Hyperline", серии COAX, TRIAX (РОСС TW.МН08.H26072) |
02.04.2015 01.04.2016 |
Смотреть PDF |
Кабель коаксиальный т.м. "Hyperline" (РОСС TW.АГ80.Н00625) |
11.04.2014 10.04.2015 |

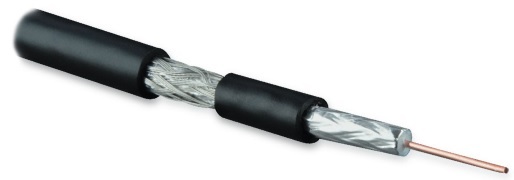

Коаксиальный кабель с двойным экранированием, для приложений с частотой до 1 ГГц. Применяется в качестве распределительного и абонентского кабеля в системах кабельного телевидения CATV, видеонаблюдения CCTV и передачи сигналов с видеокамер.
Кабель с оболочкой PVC – используется внутри и вне помещений; LSZH – внутри помещений (в зданиях с массовым пребыванием людей); PE – вне помещений, пригоден для прокладки в трубопроводах и кабельной канализации, может прокладываться непосредственно в грунт. Кабель с тросом предназначен для прокладки между опорами.
- Двухслойный экран: фольга + оплетка
- Частота до 1 ГГц, волновое сопротивление 75 Ом
- Однопроволочная центральная жила: 0,81 мм (20 AWG)
- Два варианта проводника: из омедненной стали или из меди
- Два варианта проволочной оплетки: алюминиевая или медная
- Исполнения PVC, LSZH, PE, а также с металлическим тросом
- Конструкция: MIL-C-17 (M17/29-RG59), 1 GHz
- PVC FR (flame retardant): CM, UL-1685, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, 60754, 61034
- PVC, PE UV (ultra-violet resistant): ANSI/TIA-758
Материалы
- Проводник: омедненная сталь (FeCu), однопроволочный
- Диэлектрик: вспененный полиэтилен (FPE)
- Экран-фольга: алюминизированная полиэстерная пленка (Al/Pet)
- Экран-оплетка: алюминиевая проволока (Al), покрытие 67%
- Внешняя оболочка: малодымный безгалогенный компаунд (LSZH)
Технические характеристики
Диаметр проводника | 0,81 мм (20 AWG) |
Диаметр диэлектрика | (3,60 ± 0,15) мм |
Радиус изгиба (монтаж / экспл.) | 65 / 35 мм |
Внешний размер кабеля (ном.) | 6,1 мм |
Температура эксплуатации | -10...+75 °C |
Вес 1 км кабеля (ном.) | 35 кг |
Электрические параметры
Диапазон частот, МГц | 1–1000 | |
Волновое сопротивление, Ом | 75 ± 3 | |
Электрическая погонная емкость, пФ/м | 54 ± 1 | |
Скорость распространения сигнала, % | 85 | |
Сопротивление проводника / экрана, Ом/км | 158 / 39 | |
Испытательное напряжение изоляции, В (50 Гц) | 1500 | |
Коэффициент затухания при 20°С, дБ/100 м | 1 МГц | 3,50 |
50 МГц | 5,78 | |
200 МГц | 10,82 | |
700 МГц | 20,71 | |
1000 МГц | 25,05 | |
Структурные потери на отражение, дБ | 5–1000 МГц | ≥ 23 |
1000–2200 МГц | ≥ 18 | |
Коэффициент экранирования, дБ | 30–1000 МГц | ≥ 65 |
650–1000 МГц | ≥ 75 |
