| Основные характеристики | |
| Тип промышленного интерфейса: | PROFIBus-DP |
| Количество пар: | 1 |

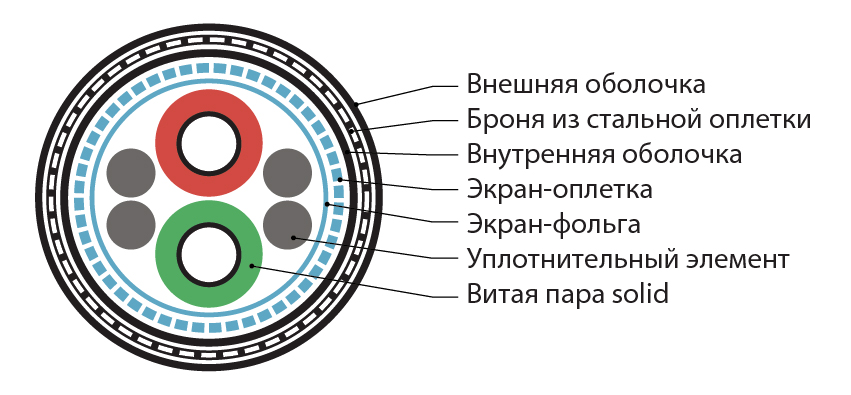

| Конструкция кабеля: | SF/UTP |
| Калибр AWG: | 22 AWG |
| Цвет: | черный |
| Конструкция проводников: | однопроволочная (solid) |
| Внешний диаметр: | 11.4 мм |
| Температура эксплуатации: | -20 °C ... +70 °C |
| Проводник | |
| Количество проводников: | 2 |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Номинальный диаметр проводника: | 0,65 мм |
| Изоляция проводников: | вспененный полиэтилен (FPE) |
| Диаметр проводника в изоляции: | 2.55 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,10 мм |
| Оболочка | |
| Материал внутренней оболочки: | PVC (поливинилхлорид) |
| Толщина внутренней оболочки: | 1.05 мм |
| Диаметр по внутренней оболочке: | 7.8 мм |
| Цвет внутренней оболочки: | фиолетовый |
| Цвет внутренней оболочки (RAL): | RAL 4001 |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки: | 1.2 мм |
| Цвет RAL: | RAL 9004 |
| Экран | |
| Общий экран: | алюминизированная полиэстерная пленка и оплетка из медных луженых проволок |
| Площадь проволочного покрытия (экрана): | 65 % |
| Дополнительные характеристики | |
| Шнуры-наполнители: | 2 полипропиленовых шнура |
| Бронирование: | гальванизированная стальная проволока (SWB) |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Габариты и вес | |
| Масса 1 км кабеля: | 150 кг |
| Длина кабеля в упаковке: | 500 м |
| Эксплуатационные характеристики | |
| Температура монтажа: | -20 °C ... +60 °C |
| Упаковка | |
| Высота единичной упаковки: | 500 мм |
| Ширина единичной упаковки: | 580 мм |
| Глубина единичной упаковки: | 580 мм |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели промышленные, с внешней оболочкой из полиэтилена (PE) напряжением менее 50 В переменного тока и менее 75 В постоянного тока (РОСС RU.32079.04СПБ1.ОС04.342) |
30.11.2020 29.11.2023 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели промышленные с изоляцией и оболочкой из ПВХ-пластиката, фторопласта, полиуретана или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, в т. ч. бронированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85720/22) |
01.11.2022 30.10.2027 |
