| Основные характеристики | |
| Категория (TIA/EIA): | 3 |
| Количество пар: | 25 |
| Конструкция кабеля: | F/UTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Внешний диаметр: | 12.3 мм |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -40 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки: | 0.9 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.93 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,03 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 310 кг |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.51 мм |
| Эксплуатационные характеристики | |
| Минимальный радиус изгиба: | 20 внешних диаметров кабеля |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,7 мм |
| Совместим с приложениями: | PBX,ISDN,10 Мбит/с Ethernet 10Base-T (IEEE 802.3),4 Мбит/с Token Ring (IEEE 802.5),ATM,цифровые и аналоговые приложения передачи голоса и данных; эксплуатируется при частотах до 16 МГц |
| Бронирование: | без брони |
| Особенности | |
| Несущий элемент: | металлический трос |
| Диаметр троса: | 3.2 мм |
| Материал троса: | оцинкованная (гальванизированная) сталь |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (РОСС RU.M704.04ЮАБ0) |
27.11.2014 26.11.2017 |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

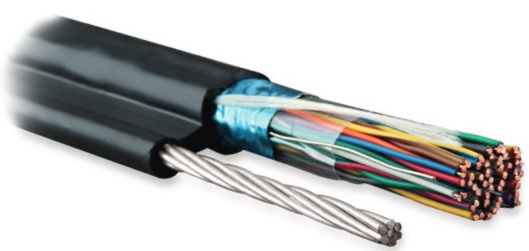

Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, с металлическим тросом, внешние, PE Hyperline
Вне помещений. Прокладка телефонных линий в условиях влаги и УФ излучения. Организация соединений кроссового оборудования АТС. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 10 Мбит/с на частоте до 16 МГц.
Поддерживаемые приложения
10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.
Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, с металлическим тросом, внешние, PE Hyperline
- Доступен кабель F/UTP с тросом
- Исполнения на 10/ 25/ 50/ 100 пар
- Оболочка из полиэтилена черного цвета
- Стойкость к УФ, влаге, низкой температуре
- Пучки витых пар разделены бандажной лентой
- Поддержка 10 Мбит/с на частоте до 16 МГц
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, с металлическим тросом, внешние, PE Hyperline
- IEC 61156, IEE 802.3i (10BASE-T), IEE 802.3u (100BASE-T4)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 3/ Класс C)
- PE UV (ultra-violet resistant): ANSI/TIA-758
Кабели многопарные витая пара, экранированные (F/UTP), категория 3, 24 AWG, одножильные, с металлическим тросом, внешние, PE Hyperline

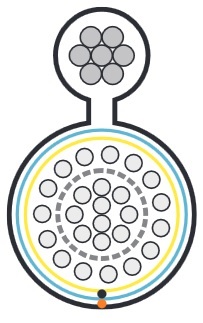

Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Экран-фольга (общий) | Алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, однопроволочный |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Бандажная лента | Полимерная лента, спиральная намотка |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
| Трос (при наличии) | Оцинкованная сталь, многопроволочный |
Технические характеристики
| Вариант исполнения | БЕЗ ТРОСА | С ТРОСОМ | ||||||
| Число витых пар | 10 пар | 25 пар | 50 пар | 100 пар | 10 пар | 25 пар | 50 пар | 100 пар |
| Диаметр проводника (жилы) | (0,51 ± 0,01) мм / Sном. = 0,205 мм2 | (0,51 ± 0,01) мм / Sном. = 0,205 мм2 | ||||||
| Диаметр жилы по изоляции | (0,90 ± 0,02) мм | (0,93 ± 0,03) мм | ||||||
| Диаметр дренажного провода | (0,51 ± 0,01) мм | (0,51 ± 0,01) мм | ||||||
| Диаметр троса (без оболочки) | - | - | - | - | 3,2 (7х1,05 мм) | 3,6 (7х1,2 мм) | 4,8 (7х1,6 мм) | |
| Диаметр троса по оболочке | - | - | - | - | (7,0 ± 0,5) мм | (7,2 ± 1,2) мм | (8,0 ± 1,2) мм | |
| Толщина внешней оболочки | 0,7 мм | 0,7 мм | 1,0 мм | 1,2 мм | (0,9 ± 0,1) мм | (1,1 ± 0,1) мм | ||
| Мин. радиус изгиба (монтаж) | 20 внешних диаметров | 20 внешних диаметров | ||||||
| Температура эксплуатации | -40...+60 °С | -40...+60 °С | ||||||
| Внешний диаметр кабеля (ном.) | 9,0 мм | 12,0 мм | 15,0 мм | 25,5 мм | 10,2 мм | 12,3 мм | 16,5 мм | 22,5 мм |
| Вес 1 км кабеля (ном.) | 64 кг | 149 кг | 285 кг | 510 кг | 230 кг | 310 кг | 440 кг | 700 кг |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м | NEXT, дБ | ELFEXT, дБ | RL (Return Loss), дБ |
|---|---|---|---|---|
| 1 | 2,6 | 41,3 | 39,0 | 12,0 |
| 4 | 5,6 | 32,3 | 27,0 | 12,0 |
| 8 | 8,5 | 27,8 | 23,0 | 12,0 |
| 10 | 9,7 | 26,3 | 19,0 | 12,0 |
| 16 | 13,1 | 23,3 | 15,0 | 10,0 |
