| Основные характеристики | |
| Категория (TIA/EIA): | 3 |
| Количество пар: | 100 |
| Конструкция кабеля: | U/UTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Внешний диаметр: | 21.5 мм |
| Температура эксплуатации: | -40 °С ... +50 °С |
| Оболочка | |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки: | 1 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.9 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Шаг скрутки (макс.): | 150 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | СМX |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 495 кг |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 960 Н |
| Минимальный радиус изгиба: | 10 внешних диаметров кабеля |
| Дополнительные характеристики | |
| Удлинение жилы: | не менее 14% |
| Усилие на разрыв рипкорда: | 10 кг |
| Бронирование: | без брони |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т. м. "Hyperline", с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (НСОПБ.СА.ПР019/2.Н.00796) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (РОСС RU.M704.04ЮАБ0) |
27.11.2014 26.11.2017 |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

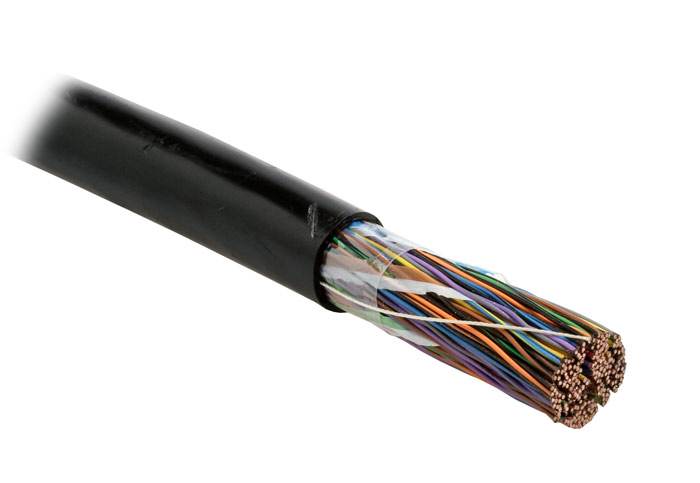

Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внешние, PE Hyperline
Вне помещений. Прокладка телефонных линий в условиях влаги и УФ излучения. Организация соединений кроссового оборудования АТС. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 10 Мбит/с на частоте до 16 МГц.
Поддерживаемые приложения
10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.
10 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
25 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
50 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
100 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внешние, PE Hyperline
- Исполнения на 10 / 25 / 50 / 100 пар
- Оболочка из полиэтилена черного цвета
- Стойкость к УФ, влаге, низкой температуре
- Пучки витых пар разделены бандажной лентой
- Поддержка 10 Мбит/с на частоте до 16 МГц
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внешние, PE Hyperline
- IEC 61156, IEE 802.3i (10BASE-T), IEE 802.3u (100BASE-T4)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 3/ Класс C)
- PE UV (ultra-violet resistant): ANSI/TIA-758
Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внешние, PE Hyperline
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Бандажная лента | Полимерная лента, спиральная намотка |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
Технические характеристики
| Число витых пар | 10 пар | 25 пар | 50 пар | 100 пар |
| Разделение витых пар в пучки | – | – | 4 пучка: 2х13 + 2х12 | 4 пучка: 4х25 |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) | 0,51 мм (24 AWG) | 0,51 мм (24 AWG) | 0,51 мм (24 AWG) |
| Диаметр жилы по изоляции | (0,90 ± 0,02) мм | (0,90 ± 0,02) мм | (0,90 ± 0,02) мм | (0,90 ± 0,02) мм |
| Толщина внешней оболочки | (0,8 ± 0,1) мм | (1,0 ± 0,1) мм | (1,0 ± 0,1) мм | (1,0 ± 0,1) мм |
| Макс. шаг скрутки витых пар | 100 мм | 100 мм | 150 мм | 150 мм |
| Макс. растягивающее усилие | 80 Н | 180 Н | 380 Н | 960 Н |
| Мин. радиус изгиба (монтаж) | 10 внешних диаметров | |||
| Температура эксплуатации | -40...+50 °С | |||
| Внешний диаметр кабеля (ном.) | 8,7 мм | 11,6 мм | 15,5 мм | 21,5 мм |
| Вес 1 км кабеля (ном.) | 58 кг | 140 кг | 273 кг | 495 кг |
Электрические характеристики
| Диапазон частот | 1–16 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 3 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | ELFEXT, дБ | RL (Return Loss), дБ |
|---|---|---|---|---|
| 1 | 2,6 | 41,3 | 39,0 | 12,0 |
| 4 | 5,6 | 32,3 | 27,0 | 12,0 |
| 8 | 8,5 | 27,8 | 23,0 | 12,0 |
| 10 | 9,7 | 26,3 | 19,0 | 12,0 |
| 16 | 13,1 | 23,3 | 15,0 | 10,0 |
