| Основные характеристики | |
| Категория (TIA/EIA): | 3 |
| Количество пар: | 25 |
| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 11.3 мм |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.8 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.89 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,01 мм |
| Шаг скрутки (макс.): | 100 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 139 кг |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 180 Н |
| Минимальный радиус изгиба: | 10 внешних диаметров кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,3 мм |
| Совместим с приложениями: | PBX,ISDN,10 Мбит/с Ethernet 10Base-T (IEEE 802.3),4 Мбит/с Token Ring (IEEE 802.5),ATM,цифровые и аналоговые приложения передачи голоса и данных; эксплуатируется при частотах до 16 МГц |
| Бронирование: | без брони |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

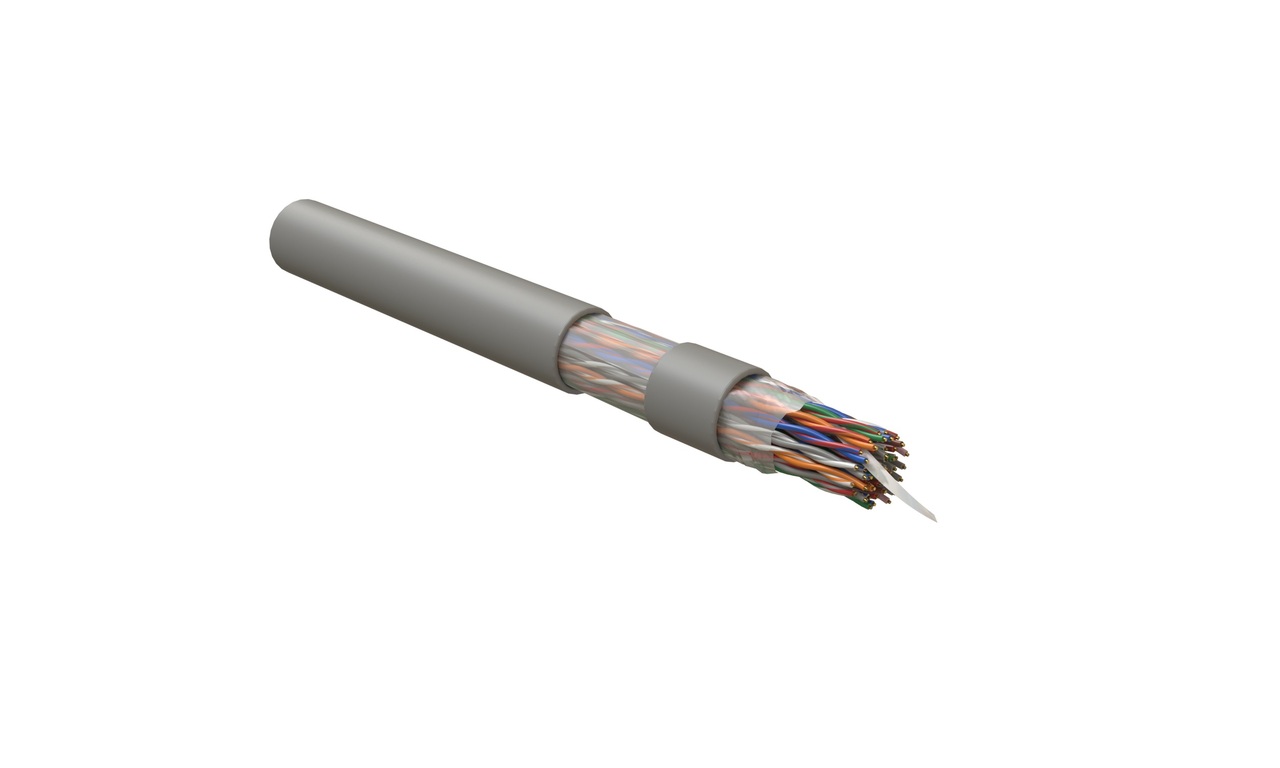

Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
Внутри помещений. Прокладка телефонных линий, организация соединений кроссового оборудования АТС в условиях незначительных электромагнитных помех. Передача сигналов 10 Мбит/с на частоте до 16 МГц.
Поддерживаемые приложения
10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.
10 пар
1 - Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
25 пар
1 - Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
50 пар
1 - Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
100 пар
1 - Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid
Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
- Неэкранированный U/UTP кабель на 10 / 25 / 50 / 100 пар
- У кабелей более 10 пар жилы сгруппированы в пучки
- Сердечник обернут бандажной лентой и защитной пленкой
- Передача сигналов 10 Мбит/с (90 м) на частоте до 16 МГц
- Возможные варианты внешней оболочки: PVC / LSZH
- Однопроволочные жилы: 0,41 / 0,51 мм (26 / 24 AWG)
Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
- IEC 61156, IEE 802.3i (10BASE-T), IEE 802.3u (100BASE-T4)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 3/ Класс C)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Кабели многопарные витая пара, неэкранированные (U/UTP), категория 3, 24 AWG, одножильные, внутренние, LSZH Hyperline
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Бандажная лента | Полимерная лента, спиральная намотка |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| Материал внешней оболочки | PVC | PVC | LSZH | |||||||||
| Диаметр и сечение проводника | 0,41 мм (26 AWG) / Sном. = 0,129 мм2 | 0,51 мм (24 AWG) / Sном. = 0,205 мм2 | 0,51 мм (24 AWG) / Sном. = 0,205 мм2 | |||||||||
| Число витых пар | 10 пар | 25 пар | 50 пар | 100 пар | 10 пар | 25 пар | 50 пар | 100 пар | 10 пар | 25 пар | 50 пар | 100 пар |
| Разделение витых пар в пучки | – | 15+10 | 2х13+2х12 | 4х25 | – | 15+10 | 2х13+2х12 | 4х25 | – | 15+10 | 2х13+2х12 | 4х25 |
| Диаметр жилы по изоляции | (0,71 ± 0,03) мм | (0,89 ± 0,01) мм | (0,89 ± 0,01) мм | |||||||||
| Макс. шаг скрутки витых пар | 100 мм | 150 мм | 100 мм | 150 мм | 100 мм | 150 мм | ||||||
| Макс. растягивающее усилие | 70 Н | 160 Н | 360 Н | 920 Н | 80 Н | 180 Н | 380 Н | 960 Н | 80 Н | 180 Н | 380 Н | 960 Н |
| Радиус изгиба (монтаж / экспл.) | 10 / 8 внешних диаметров | 10 / 8 внешних диаметров | 10 / 8 внешних диаметров | |||||||||
| Температура эксплуатации | -20...+60 °С | -10...+50 °С | -20...+60 °С | |||||||||
| Внешний диаметр кабеля (ном.) | 6,5 мм | 9,2 мм | 12,5 мм | 16,5 мм | 7,5 мм | 11,0 мм | 15,0 мм | 21,5 мм | 7,7 мм | 11,3 мм | 15,1 мм | 20,0 мм |
| Вес 1 км кабеля (ном.) | 55 кг | 120 кг | 200 кг | 377 кг | 64 кг | 153 кг | 293 кг | 555 кг | 60 кг | 139 кг | 278 кг | 544 кг |
Электрические характеристики
| 26 AWG | 24 AWG | |
| Диапазон частот | 1–16 МГц | |
| Волновое сопротивление | (100 ± 15) Ом | |
| Электр. сопротивление жилы (при 20°С) | ≤ 95 Ом/км | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 3 % | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км | |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м | ≤ 33 пФ/м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м | NEXT, дБ | ELFEXT, дБ | RL (Return Loss), дБ | |
|---|---|---|---|---|---|
| 24 AWG | 26 AWG | ||||
| 1 | 2,6 | 2,9 | 41,3 | 39,0 | 12,0 |
| 4 | 5,6 | 6,3 | 32,3 | 27,0 | 12,0 |
| 8 | 8,5 | 9,4 | 27,8 | 23,0 | 12,0 |
| 10 | 9,7 | 10,7 | 26,3 | 19,0 | 12,0 |
| 16 | 13,1 | 14,5 | 23,3 | 15,0 | 10,0 |
