Основные характеристики | |
Категория (TIA/EIA): | 5 |
Количество пар: | 1 |
Конструкция кабеля: | U/UTP |
Цвет: | серый |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 2.8 мм |
Температура эксплуатации: | -20 °C ... +75 °C |
Оболочка | |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Толщина оболочки: | 0.62 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 24 AWG |
Номинальный диаметр проводника: | 0,51 мм |
Сечение проводника: | 0,205 кв. мм |
Материал проводников: | электролитическая медь |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.89 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
Габариты и вес | |
Масса 1 км кабеля: | 12 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 26 Н |
Минимальный радиус изгиба: | 5 / 4 наружных диаметра (монтаж/экспл.) |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,05 мм |
Бронирование: | без брони |
Электрические характеристики | |
Диапазон частот: | 1-100 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
Омическая асимметрия жил в паре (макс.): | 5 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Название | Срок действия | |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
Экономичное решение для прокладки телефонной проводки, подключения систем сигнализации, разводки на кроссах. 2-парный кабель подходит для подключения модемов xDSL, а также подсистем СКС категории 5, использующих только 2 пары проводников. Передача сигналов частоте до 100 МГц (1, 2 пары: 10–100 Мбит/с).
Поддерживаемые приложения
Ethernet (10BASE-T, 100BASE-T2) 10 Мбит/с – для 1 пары; 100 Мбит/с – для 2 пар, ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5.

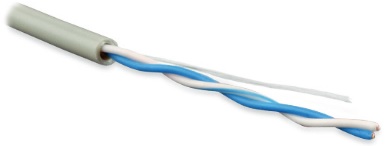

- Неэкранированный U/UTP кабель на 1/ 2 пары
- Кабель на 1 пару – 10 Мбит/с на частоте до 100 МГц
- Кабель на 2 пары – 100 Мбит/с на частоте до 100 МГц
- Возможные варианты внешней оболочки: PVC / LSZH
- Однопроволочные жилы: 0,51 мм (24 AWG)
- IEC 61156, IEE 802.3u (10BASE-T/100BASE-T2)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

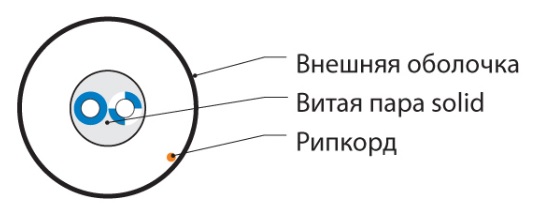

Материалы и конструкция
Проводник | Электролитическая медь, однопроволочный |
Изоляция жил | Полиэтилен высокой плотности (HDPE) |
Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
Число витых пар | 1 пара | 2 пары |
Диаметр проводника (жилы) | 0,51 мм (24 AWG) | |
Номинальное сечение жилы | 0,205 мм2 | |
Диаметр жилы по изоляции | (0,89 ± 0,04) мм | |
Толщина внешней оболочки | (0,62 ± 0,05) мм | (0,50 ± 0,05) мм |
Макс. растягивающее усилие | 26 Н | 50 Н |
Радиус изгиба (монтаж / экспл.) | 5 / 4 внешних диаметра | |
Температура эксплуатации | -20...+75 °С | |
Вес 1 км кабеля (ном.) | 12 кг | 18 кг |
Внешний диаметр кабеля | (2,80 ± 0,05) мм | (4,30 ± 0,03) мм |
Электрические характеристики
Диапазон частот | 1–1000 МГц |
Волновое сопротивление | (100 ± 15) Ом |
Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
Омическая асимметрия жил в паре | ≤ 5 % |
Сопротивление изоляции жил | ≥ 5 ГОм·км |
Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG) – для 2 пар
Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | SRL (Structural Return Loss), дБ | PS ACR, дБ/100 м | |||||
---|---|---|---|---|---|---|---|---|---|---|
Тип. | Кат. 5 | Тип. | Кат. 5 | Тип. | Кат. 5 | Тип. | Кат. 5 | Тип. | Кат. 5 | |
1 | 1,9 | 2,0 | 65,3 | 62,3 | 62,0 | – | 26,0 | 23,0 | 60,0 | – |
4 | 3,9 | 4,0 | 56,3 | 53,3 | 53,0 | – | 26,0 | 23,0 | 48,9 | – |
10 | 6,2 | 6,5 | 50,3 | 47,3 | 47,0 | – | 26,0 | 23,0 | 40,5 | – |
20 | 8,9 | 9,3 | 45,8 | 42,8 | 42,0 | – | 26,0 | 23,0 | 32,8 | – |
30 | 11,0 | 11,5 | 42,9 | 40,1 | 39,0 | – | 24,2 | 21,2 | 28,0 | – |
60 | 15,9 | 16,6 | 38,4 | 35,6 | 35,0 | – | 21,2 | 18,2 | 17,8 | – |
100 | 21,0 | 22,0 | 35,3 | 32,3 | 32,0 | – | 19,0 | 16,0 | 10,0 | – |
