Основные характеристики | |
Категория (TIA/EIA): | 5 |
Количество пар: | 10 |

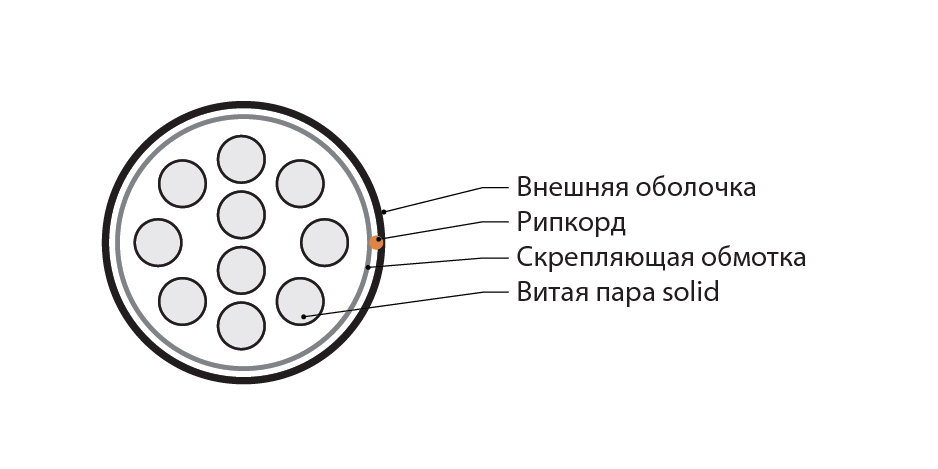

Конструкция кабеля: | U/UTP |
Цвет: | черный |
Среда эксплуатации: | вне помещений (out) |
Внешний диаметр: | 8.5 мм |
Температура эксплуатации: | -40 °C ... +80 °C |
Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
Оболочка | |
Материал внешней оболочки: | PE (полиэтилен) |
Толщина оболочки: | 1 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 24 AWG |
Номинальный диаметр проводника: | 0,51 мм |
Сечение проводника: | 0,205 кв. мм |
Материал проводников: | электролитическая медь |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.89 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
Габариты и вес | |
Масса 1 км кабеля: | 84.7 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (эксплуатация): | 110 Н |
Минимальный радиус изгиба: | 10 / 8 наружных диаметров (монтаж/экспл.) |
Температура хранения: | -20 °C ... +60 °C |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 1,0 мм |
Тип упаковки: | коробка |
Бронирование: | без брони |
Электрические характеристики | |
Диапазон частот: | 1-100 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 95 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 1000 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Емкостная ассиметрия на частоте 1 кГц (макс.): | 1,6 пФ/м |
Скорость распространения сигнала (мин.): | 69 % |
Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
Упаковка | |
Высота единичной упаковки: | 240 мм |
Ширина единичной упаковки: | 280 мм |
Глубина единичной упаковки: | 280 мм |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
