| Основные характеристики | |
| Категория (TIA/EIA): | 5 |
| Количество пар: | 24 |
| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 17 мм |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Диаметр по внутренней оболочке: | 5 мм |
| Толщина оболочки: | 0.8 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.88 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 227 кг |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 300 Н |
| Минимальный радиус изгиба: | 8 внешних диаметров кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 1,0 мм |
| Совместим с приложениями: | PBX,ISDN,Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T),ATM-155 Мбит/с,100VG-AnyLAN,Token Ring,другие приложения для кабельных систем категории 5,эксплуатируется при частотах до 100 МГц |
| Бронирование: | без брони |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Кабель витая пара, неэкранированная U/UTP, категория 5, 48 пар (4 пары (24 AWG)х12), каждый 4х парник в LSZH-оболочке, одножильный (solid), LSZH нг(А)-HF, –20°C - +60°C, серый
Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5.
Кабель витая пара, неэкранированная U/UTP, категория 5, 48 пар (4 пары (24 AWG)х12), каждый 4х парник в LSZH-оболочке, одножильный (solid), LSZH нг(А)-HF, –20°C - +60°C, серый
- Неэкранированный U/UTP кабель на 12 / 16 / 24 / 48 пар
- Токопроводящие жилы в отдельных кабелях по 4 пары
- Содержит 4-парные кабели под общей внешней оболочкой
- Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
- Безопасная безгалогенная оболочка LSZH (нг-HF)
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабель витая пара, неэкранированная U/UTP, категория 5, 48 пар (4 пары (24 AWG)х12), каждый 4х парник в LSZH-оболочке, одножильный (solid), LSZH нг(А)-HF, –20°C - +60°C, серый
- IEC 61156, IEE 802.3u (100BASE-TX)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Кабель витая пара, неэкранированная U/UTP, категория 5, 48 пар (4 пары (24 AWG)х12), каждый 4х парник в LSZH-оболочке, одножильный (solid), LSZH нг(А)-HF, –20°C - +60°C, серый

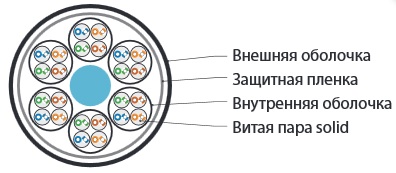

Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Силовой элемент | Вспененный полиэтилен, наполнитель |
| Внутренняя оболочка | Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Внешняя оболочка | Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| Число витых пар | 12, 16, 24, 48 пар |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) |
| Номинальное сечение жилы | 0,205 мм2 |
| Диаметр жилы по изоляции | (0,88 ± 0,02) мм |
| Диаметр внутреннего кабеля | (5,0 ± 0,3) мм |
| Толщина внешней оболочки | (0,80 ± 0,05) мм |
| Радиус изгиба (монтаж / экспл.) | 20 / 10 внешних диаметров |
| Температура эксплуатации | -20...+60 °С |
| 12 пар | 16 пар | 24 пар | 48 пар | |
| Макс. растягивающее усилие | 130 Н | 240 Н | 300 Н | 400 Н |
| Внешний диаметр кабеля | 12,5 мм | 14,0 мм | 17,0 мм | 26,0 мм |
| Вес 1 км кабеля (ном.) | 130 кг | 166 кг | 227 кг | 490 кг |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 33 пФ/м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ACR, дБ/100 м |
|---|---|---|---|---|---|
| 1 | 2,0 | 65,3 | 62,3 | 17,0 | 60,0 |
| 4 | 4,1 | 56,3 | 53,3 | 18,8 | 48,9 |
| 10 | 6,5 | 47,3 | 47,3 | 20,0 | 40,5 |
| 20 | 9,3 | 39,9 | 42,8 | 20,0 | 32,8 |
| 31,25 | 11,7 | 35,4 | 39,9 | 18,6 | 28,3 |
| 62,5 | 17,0 | 32,3 | 35,4 | 16,5 | 18,0 |
| 100 | 22,0 | 42,9 | 32,3 | 15,1 | 10,0 |
