| Основные характеристики | |

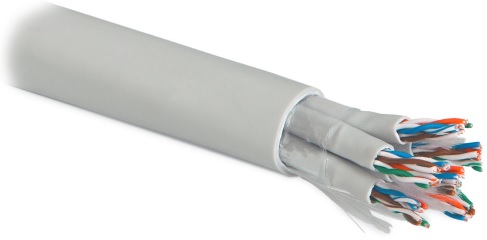

| Вид продукции: | кабель витая пара (магистральный внутренней прокладки) |
| Серия: | UUTP12/16/24/48W-C5-S24-IN-LSZH |
| Тип: | UUTP48W |
| Категория (TIA/EIA): | 5 |
| Наличие экрана: | неэкранированный |
| Цвет: | серый |
| Количество пар: | 48 |
| Внешний диаметр (мм): | 26 |
| Конструкция кабеля: | U/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 0.88 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Оболочка | |
| Внешняя оболочка: | LSZH |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Диаметр по внутренней оболочке (мм): | 5 |
| Толщина оболочки (мм): | 0.8 |
| Наличие рипкорда: | Нет |
| Материал внутренней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 490 |
| Длина кабеля в упаковке (м): | 500 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация) (Н): | 400 |
| Минимальный радиус изгиба: | 8 внешних диаметров кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 1,5 мм |
| Наличие разделителя: | Нет |
| Совместим с приложениями: | PBX, ISDN, Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-155 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения для кабельных систем категории 5, эксплуатируется при частотах до 100 МГц |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Маркировка кабеля | |
| Легенда: | Hyperline UUTP48W-C5-S24-IN-LSZH-GY---U/UTP CAT.5 нг(С)HF 48x2x0.51---ISO/IEC 11801/EN50173---ANSI/TIA-568-C.2---WW/YY---XXXXM |
| Групповая упаковка | |
| Высота упаковки (мм): | 280 |
| Ширина упаковки (мм): | 280 |
| Глубина упаковки (мм): | 240 |
