| Основные характеристики | |

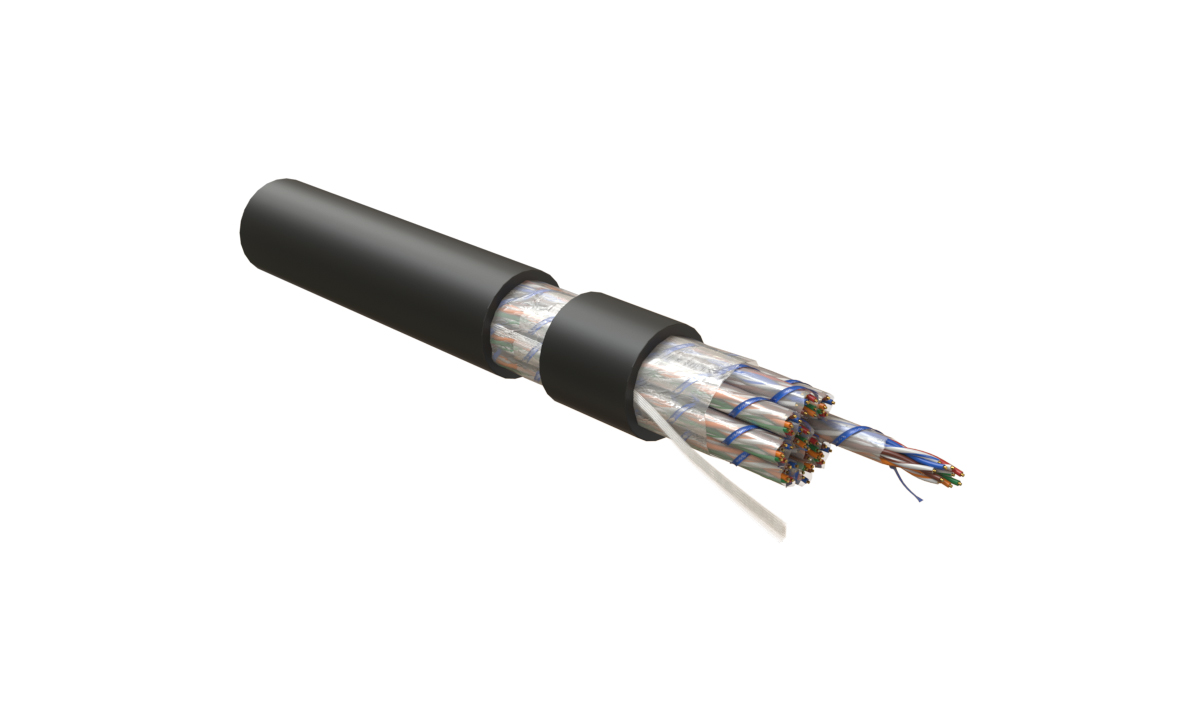

| Вид продукции: | кабель витая пара (магистральный внешней прокладки) |
| Серия: | UUTP50W-C5-S24-OUT-PE |
| Тип: | UUTP50W |
| Категория (TIA/EIA): | 5 |
| Наличие экрана: | неэкранированный |
| Цвет: | черный |
| Количество пар: | 50 |
| Внешний диаметр (мм): | 17.3 |

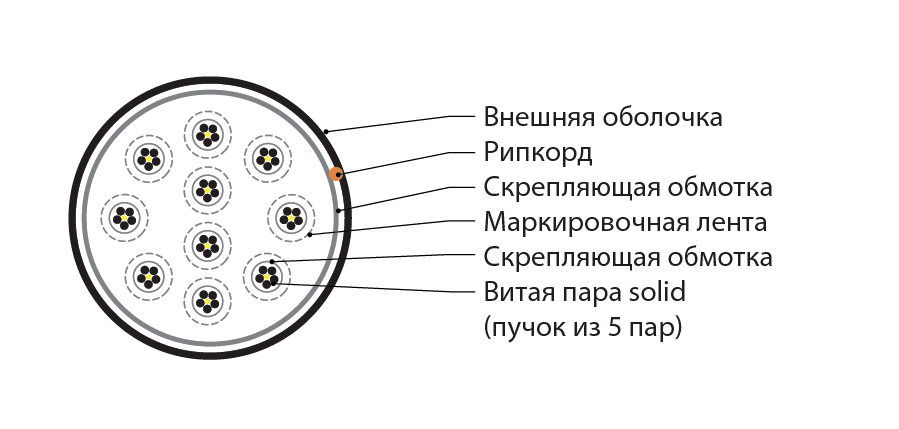

| Конструкция кабеля: | U/UTP |
| Среда эксплуатации: | вне помещений (out) |
| Температура эксплуатации: | -40 °C ... +70 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,50 мм |
| Материал проводников: | электролитическая медь |
| Диаметр проводника в изоляции (мм): | 0.9 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Оболочка | |
| Внешняя оболочка: | PE |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки (мм): | 1 |
| Наличие рипкорда: | Нет |
| Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 69 % |
| Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
| Электр. сопротивление жилы (при 20 °С), не более: | 95 Ом/км |
| Испытательное напряжение (пост. ток): | 1000 В/1 мин |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Емкостная ассиметрия на частоте 1 кГц (макс.): | 1,6 пФ/м |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 310 |
| Длина кабеля в упаковке (м): | 500 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация) (Н): | 110 |
| Минимальный радиус изгиба: | 10 / 8 наружных диаметров (монтаж/экспл.) |
| Упаковка | |
| Высота упаковки (мм): | 410 |
| Ширина упаковки (мм): | 210 |
| Глубина упаковки (мм): | 410 |
| Вес упаковки (кг): | 0.4 |
| Объем упаковки (куб. м): | 0.35301 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 1,0 мм |
| Наличие разделителя: | Нет |
| Групповая упаковка | |
| Высота упаковки (мм): | 410 |
| Ширина упаковки (мм): | 210 |
| Глубина упаковки (мм): | 410 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
