| Основные характеристики | |

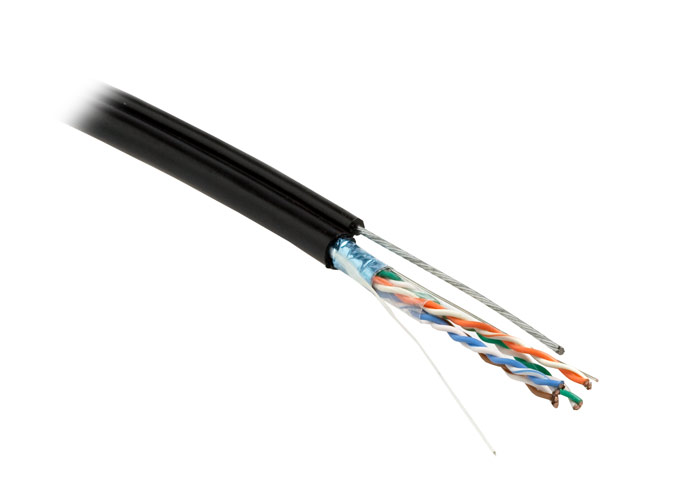

| Вид продукции: | кабель витая пара (магистральный внешней прокладки) |
| Серия: | FUTP4-C5E-S24-2SW-OUT-PE |
| Тип: | FUTP4 |
| Категория (TIA/EIA): | 5e |
| Наличие экрана: | экранированный |
| Цвет: | черный |
| Количество пар: | 4 |
| Внешний диаметр (мм): | 7 |
| Конструкция кабеля: | F/UTP |
| Среда эксплуатации: | вне помещений (out) |
| Общий экран: | алюминизированная полиэстерная пленка |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -40 °С ... +50 °С |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 1 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Оболочка | |
| Внешняя оболочка: | PE |
| Материал внешней оболочки: | PE (полиэтилен) |
| Толщина оболочки (мм): | 0.65 |
| Наличие рипкорда: | Нет |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 66 |
| Длина кабеля в упаковке (м): | 500 |
| Особенности | |
| Несущий элемент: | усиленный металлический трос |
| Диаметр троса (мм): | 1.95 |
| Материал троса: | оцинкованная (гальванизированная) сталь |
| Расстояние между опорами подвеса (м): | 100 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация) (Н): | 1200 |
| Экран | |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Диаметр дренажного провода (мм): | 0.41 |
| Материал дренажного провода: | медь луженая (TC) |
| Упаковка | |
| Высота упаковки (мм): | 240 |
| Ширина упаковки (мм): | 560 |
| Глубина упаковки (мм): | 560 |
| Вес упаковки (кг): | 42.4 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Наличие разделителя: | Нет |
| Стандарты | |
| Пожаробезопасность UL: | UL 444, UL 1581 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Маркировка кабеля | |
| Легенда: | Hyperline FUTP4-C5E-S24-2SW-OUT-PE-BK---F/UTP CAT.5E PE 4x2x0,51---ISO/IEC 11801/EN50173---ANSI/TIA-568-C.2---WW/YY---XXXXM |
