| Основные характеристики | |

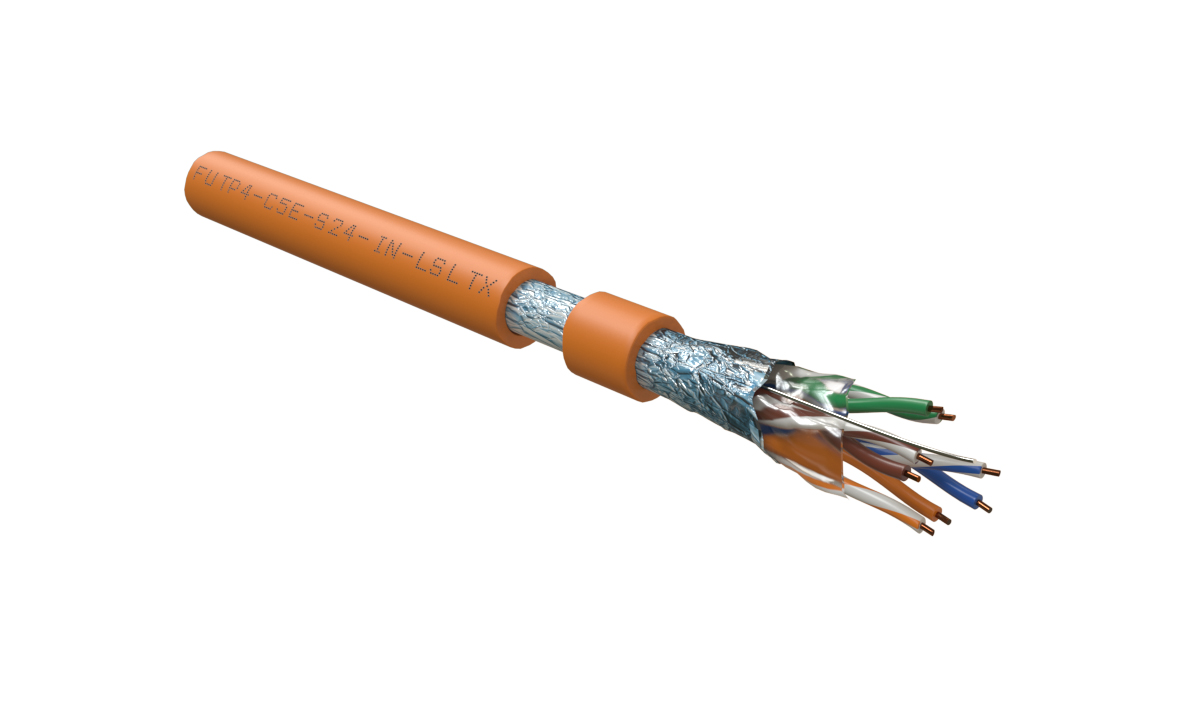

| Вид продукции: | кабель витая пара (магистральный внутренней прокладки) |
| Серия: | FUTP4-C5E-S24-IN-LSLTX |
| Тип: | FUTP4 |
| Категория (TIA/EIA): | 5e |
| Наличие экрана: | экранированный |
| Цвет: | оранжевый |
| Количество пар: | 4 |
| Внешний диаметр (мм): | 8.4 |
| Конструкция кабеля: | F/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 1.03 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Оболочка | |
| Внешняя оболочка: | LSLTx |
| Материал внешней оболочки: | LSLTx (поливинилхлоридный пластикат пониженной пожарной опасности) |
| Толщина оболочки (мм): | 1.8 |
| Наличие рипкорда: | Нет |
| Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 68 % |
| Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
| Электр. сопротивление жилы (при 20 °С), не более: | 95 Ом/км |
| Испытательное напряжение (пост. ток): | 1 кВ/1 мин |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Эксплуатационные характеристики | |
| Температура монтажа: | -10 °С ... +60 °С |
| Допустимое растягивающее усилие (монтаж) (Н): | 100 |
| Минимальный радиус изгиба: | 10 / 5 наружных диаметров (монтаж/экспл.) |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 89 |
| Длина кабеля в упаковке (м): | 305 |
| Экран | |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Диаметр дренажного провода (мм): | 0.4 |
| Материал дренажного провода: | медь луженая (TC) |
| Упаковка | |
| Высота упаковки (мм): | 320 |
| Ширина упаковки (мм): | 360 |
| Глубина упаковки (мм): | 360 |
| Вес упаковки (кг): | 35 |
| Объем упаковки (куб. м): | 0.41472 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Наличие разделителя: | Нет |
