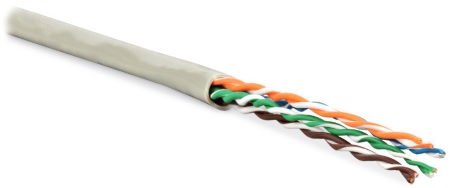

| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |
| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 5.3 мм |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.45 мм |
| Проводник | |
| Конструкция проводников: | многопроволочная (stranded) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,61 мм |
| Сечение проводника: | 0,23 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.9 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM |
| Пожаробезопасность UL: | UL 1581 |
| Габариты и вес | |
| Масса 1 км кабеля: | 34 кг |
| Длина кабеля в упаковке: | 100 м |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 80 Н |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Бронирование: | без брони |

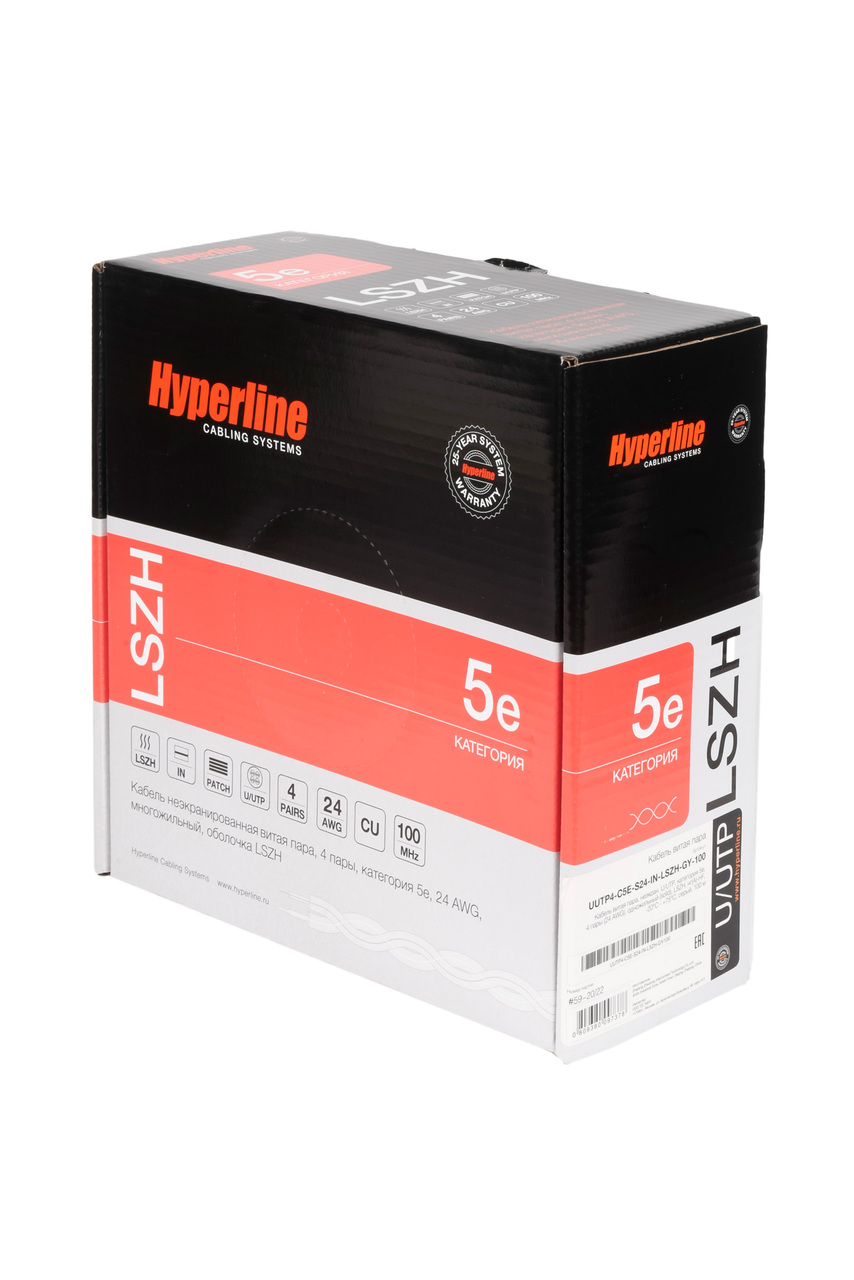

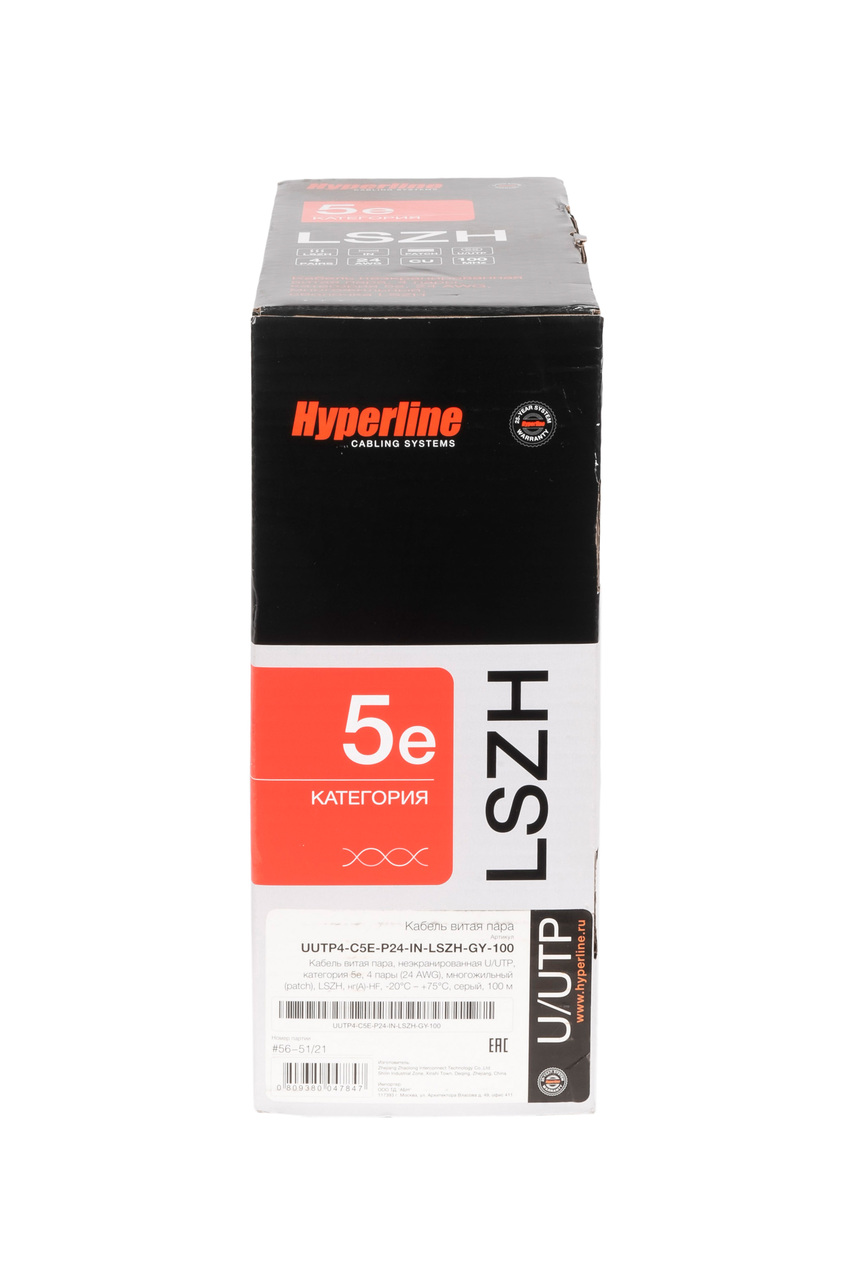

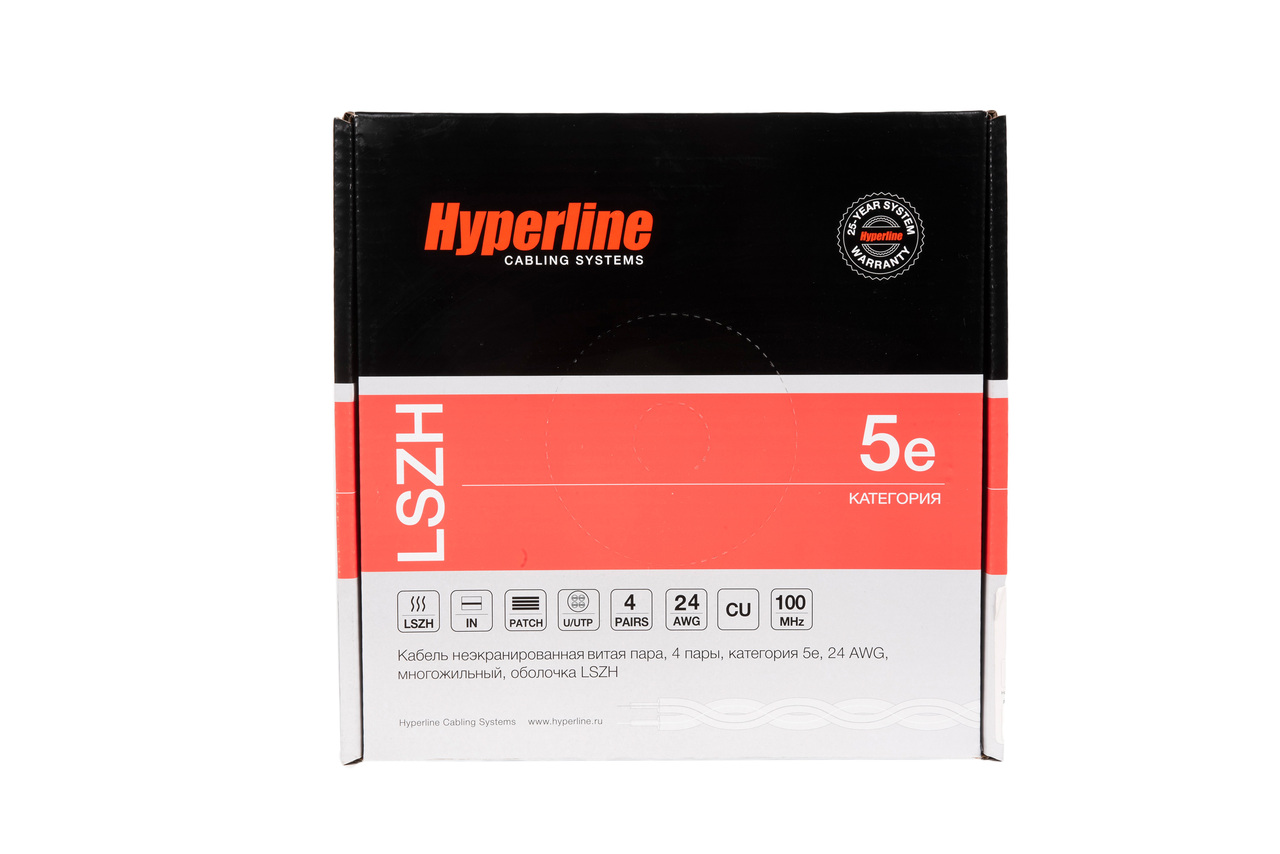

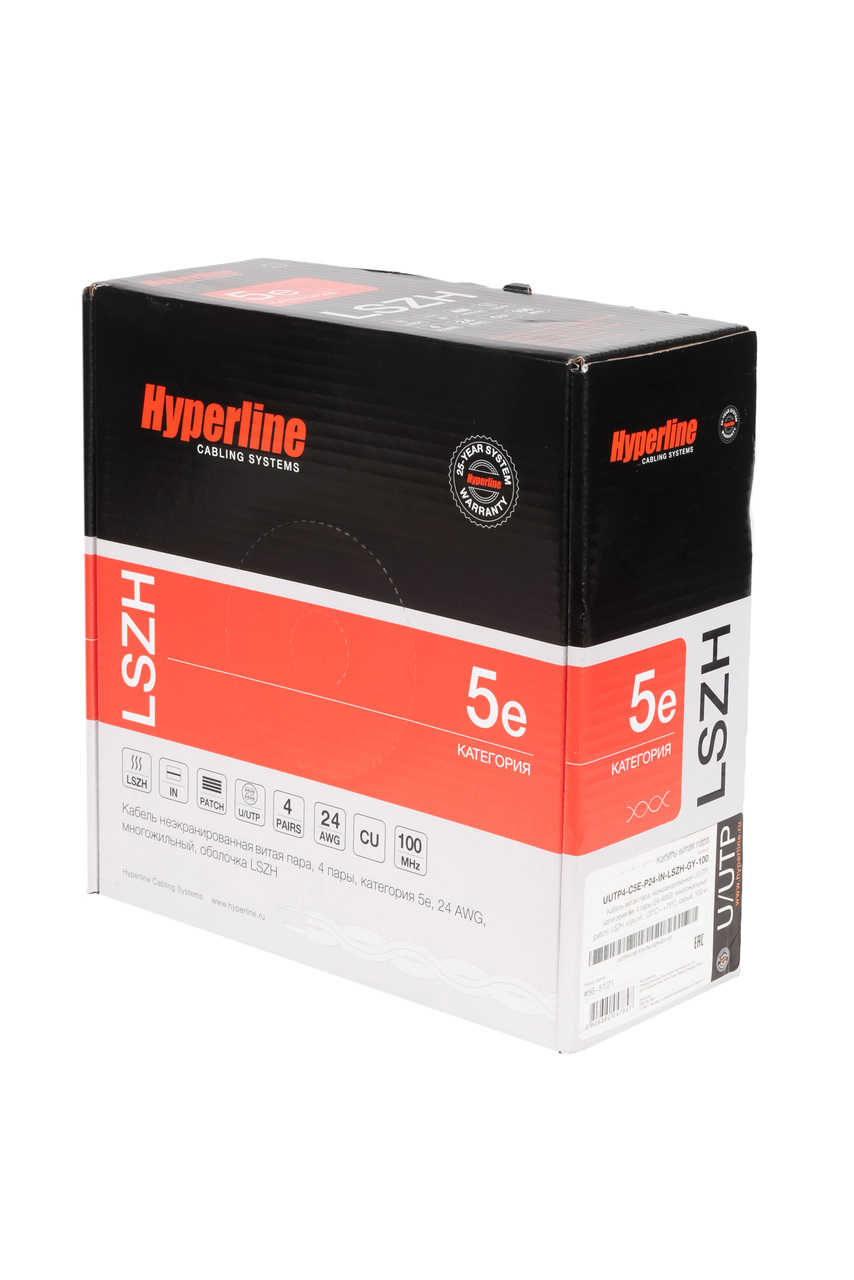

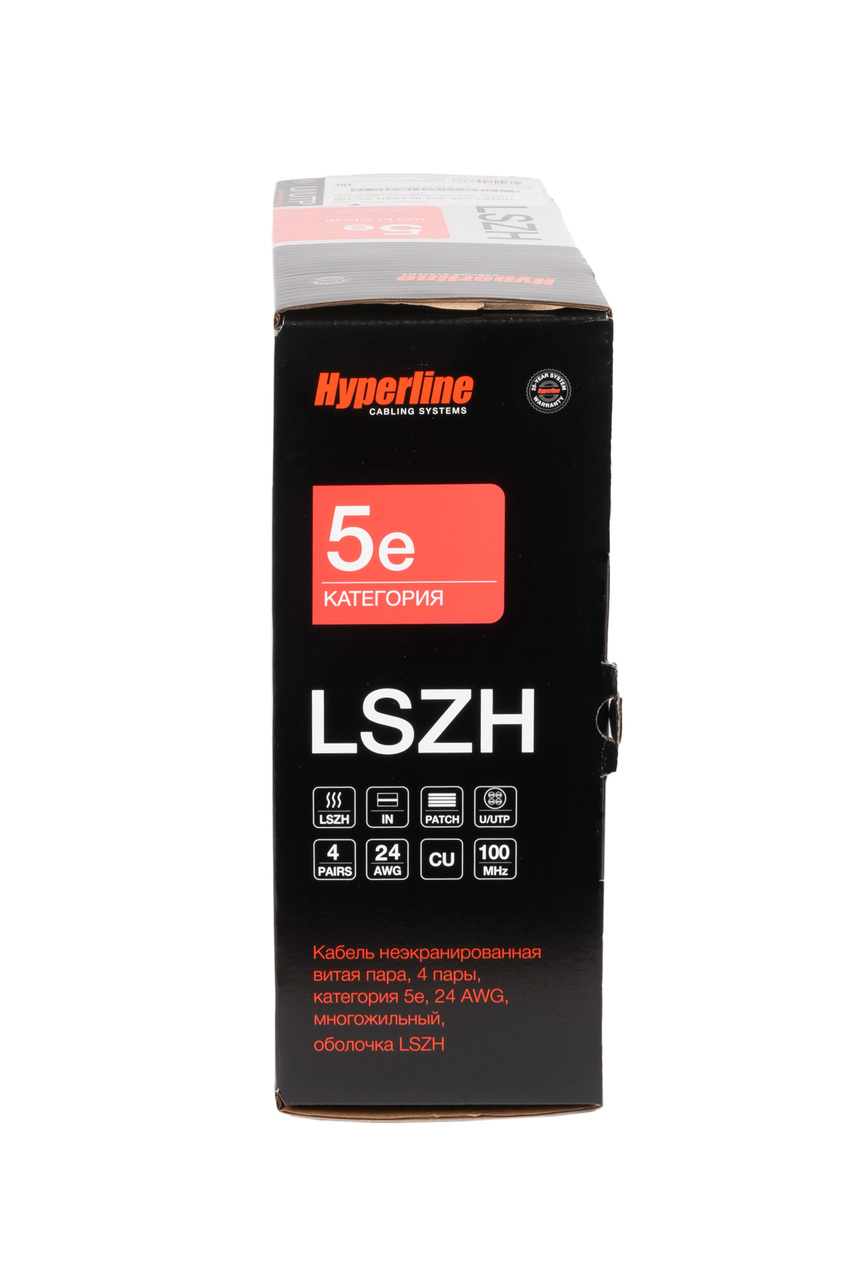

| Упаковка | |
| Высота упаковки: | 145 мм |
| Ширина упаковки: | 290 мм |
| Глубина упаковки: | 300 мм |
| Масса кабеля в упаковке: | 3.76 кг |
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 5e в условиях незначительных электромагнитных помех. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.
Что значит LSZH?
Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод. Подробнее...
- Неэкранированная U/UTP конструкция
- Гибкий кабель для межсоединений и патч-кордов
- Возможные варианты внешней оболочки: PVC / LSZH
- Многопроволочные жилы: 0,61 (7х0,203) мм (24 AWG)
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Материалы и конструкция
| Проводник | Электролитическая медь, многопроволочный (patch) |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики
| Число витых пар | 4 пары |
| Диаметр проводника (жилы) | 0,61 (7х0,203) мм (24 AWG) |
| Номинальное сечение жилы | 0,23 мм2 |
| Диаметр жилы по изоляции | (0,90 ± 0,05) мм |
| Толщина внешней оболочки | (0,45 ± 0,05) мм |
| Макс. растягивающее усилие | 80 Н |
| Радиус изгиба (монтаж / экспл.) | 6 / 4 внешних диаметра |
| Температура эксплуатации | -20...+75°С |
| Внешний диаметр кабеля | (5,3 ± 0,5) мм |
| Вес 1 км кабеля (ном.) | 34 кг |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Испытательное напряжение (перем. ток) | 2,5 кВ/2 с |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
| Скорость распространения сигнала | ≥ 72 % |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м |
Частотные характеристики (patch 24/7 AWG) – для кабелей рабочей зоны (по стандарту IEC 61156-6)
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | |
| 1 | 2,4 | 2,5 | 71,3 | 65,3 | 68,3 | 62,3 | 22,0 | 20,0 | 64,0 | 61,0 | 65,3 | 64,0 |
| 4 | 4,8 | 4,9 | 62,3 | 56,3 | 59,3 | 53,3 | 25,0 | 23,0 | 52,0 | 49,0 | 54,2 | 52,0 |
| 10 | 7,6 | 7,8 | 56,3 | 50,3 | 53,3 | 47,3 | 28,0 | 25,0 | 44,0 | 41,0 | 46,1 | 44,0 |
| 20 | 10,8 | 11,1 | 51,8 | 45,8 | 48,8 | 42,8 | 28,0 | 25,0 | 38,0 | 35,0 | 39,4 | 38,0 |
| 30 | 13,4 | 13,8 | 49,1 | 43,1 | 46,1 | 40,1 | 27,0 | 23,8 | 35,0 | 31,5 | 36,1 | 34,5 |
| 60 | 19,4 | 20,0 | 44,6 | 38,6 | 41,6 | 35,6 | 24,0 | 21,1 | 28,0 | 25,4 | 29,5 | 28,4 |
| 100 | 25,5 | 26,4 | 41,3 | 35,3 | 38,3 | 32,3 | 22,0 | 18,8 | 24,0 | 21,0 | 25,4 | 24,0 |
