| Основные характеристики | |

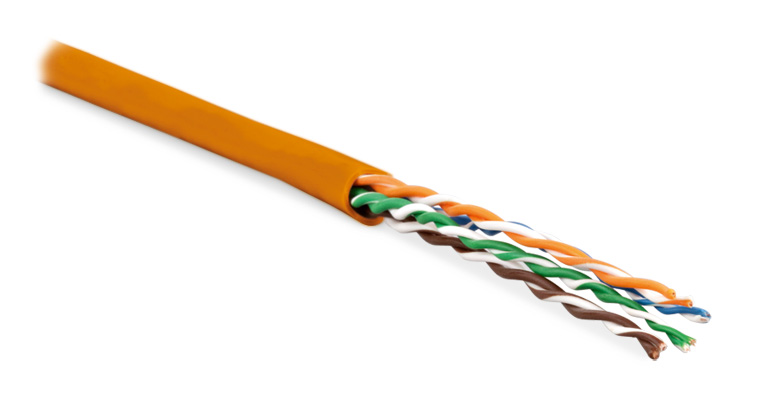

| Вид продукции: | кабель витая пара (для межсоединений и кроссирования) |
| Серия: | UUTP4-C5E-P24-IN-PVC |
| Тип: | UUTP4 |
| Категория (TIA/EIA): | 5e |
| Наличие экрана: | неэкранированный |
| Цвет: | оранжевый |
| Количество пар: | 4 |
| Внешний диаметр (мм): | 5.3 |
| Конструкция кабеля: | U/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | многопроволочная (stranded) |
| Номинальный диаметр проводника: | 0,61 мм |
| Число и диаметр проволок проводника: | 7 х 0,203 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 0.9 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,23 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Оболочка | |
| Внешняя оболочка: | PVC |
| Материал внешней оболочки: | PVC (поливинилхлорид) |
| Толщина оболочки (мм): | 0.45 |
| Наличие рипкорда: | Нет |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 72 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Испытательное напряжение (пост. ток): | 2,5 кВ/2 с |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 34 |
| Длина кабеля в упаковке (м): | 100 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж) (Н): | 80 |
| Минимальный радиус изгиба: | 6 / 4 наружных диаметров (монтаж/экспл.) |
| Упаковка | |
| Высота упаковки (мм): | 120 |
| Ширина упаковки (мм): | 290 |
| Глубина упаковки (мм): | 290 |
| Вес упаковки (кг): | 4 |
| Объем упаковки (куб. м): | 0.10092 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Наличие разделителя: | Нет |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распространяющие горение при групповой прокладке, предназначенные для внутренней прокладки в зданиях и сооружениях, с медными жилами, ном. напр. 50 В, с изоляцией из полиэтилена, в оболочке из PVC (RU C-CN.ПБ68.B.00910/22) |
12.04.2022 11.04.2025 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распр. горение при групп. прокладке, предназначенные для внутр. прокладки в зданиях и сооружениях, с медными жилами, с числом пар жил от 1 до 100, напряж. до 50 В, с изоляцией из PE, в об. из PVC, не распр. горение. (РОСС RU.31376.04ЖРТ1) |
12.04.2022 11.04.2025 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), с медными жилами, с внешней оболочкой из поливинилхлоридного пластиката, на номинальное напряжение до 50В т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС05.00058) |
09.07.2019 08.07.2022 |
