| Основные характеристики | |

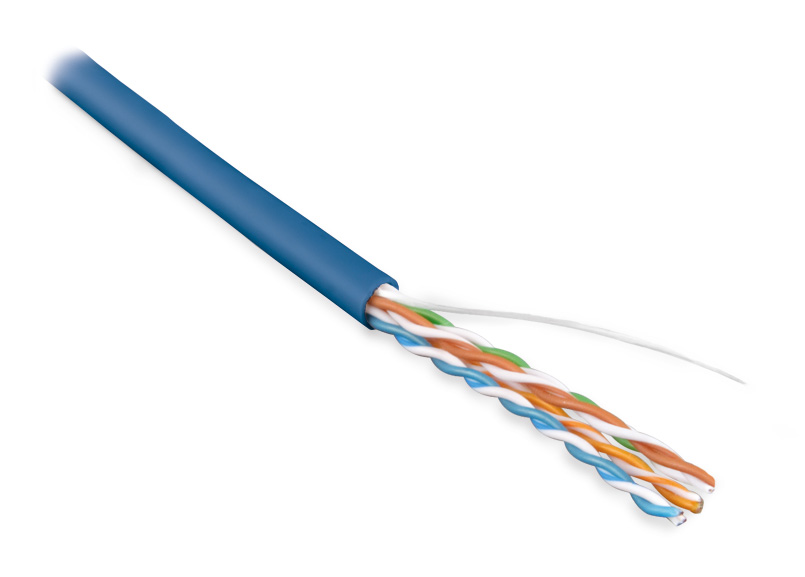

| Вид продукции: | кабель витая пара (магистральный внутренней прокладки) |
| Серия: | UUTP4-C5E-S24-IN-LSZH |
| Тип: | UUTP4 |
| Категория (TIA/EIA): | 5e |
| Наличие экрана: | неэкранированный |
| Цвет: | синий |
| Количество пар: | 4 |
| Внешний диаметр (мм): | 5.1 |

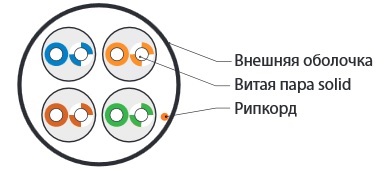

| Конструкция кабеля: | U/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| (Для служебного использования) Номинальное напряжение: | до 48 В |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Кабель в кусках: | Нет |
| Проводник | |
| Калибр AWG: | 24 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Номинальный диаметр проводника: | 0,51 мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Диаметр проводника в изоляции (мм): | 0.89 |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Сечение проводника (кв. мм): | 0,205 |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Оболочка | |
| Внешняя оболочка: | LSZH |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки (мм): | 0.5 |
| Наличие рипкорда: | Да |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 66 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Габариты и вес | |
| Масса 1 км кабеля (кг): | 31.8 |

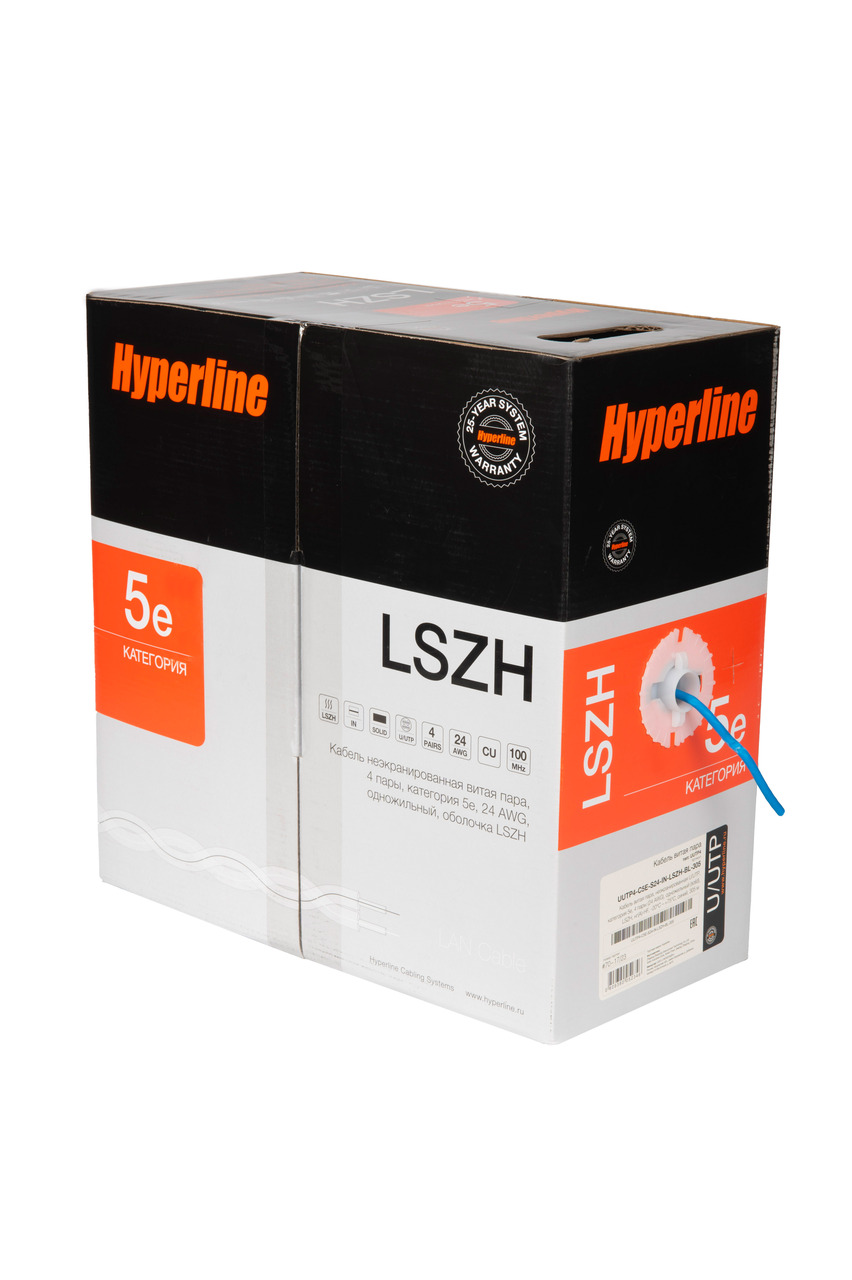

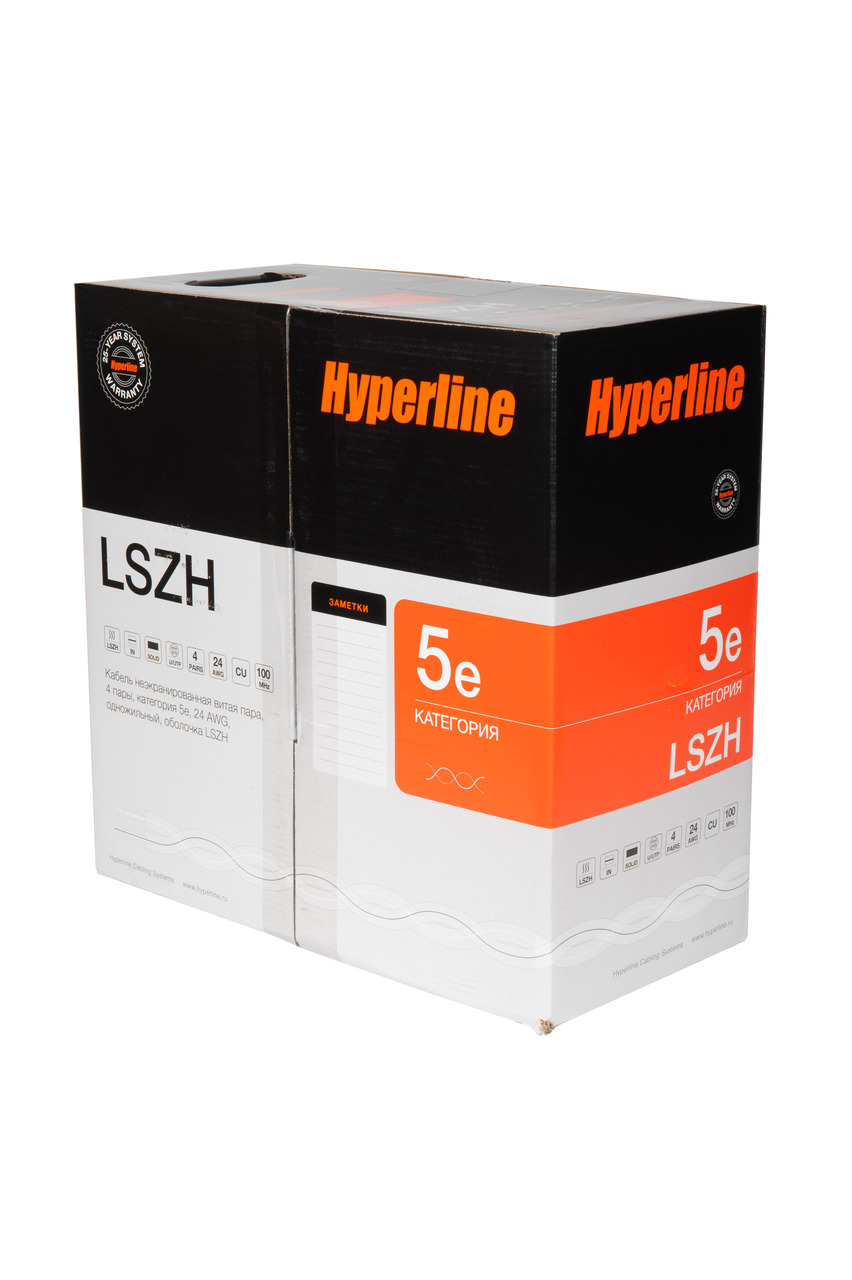

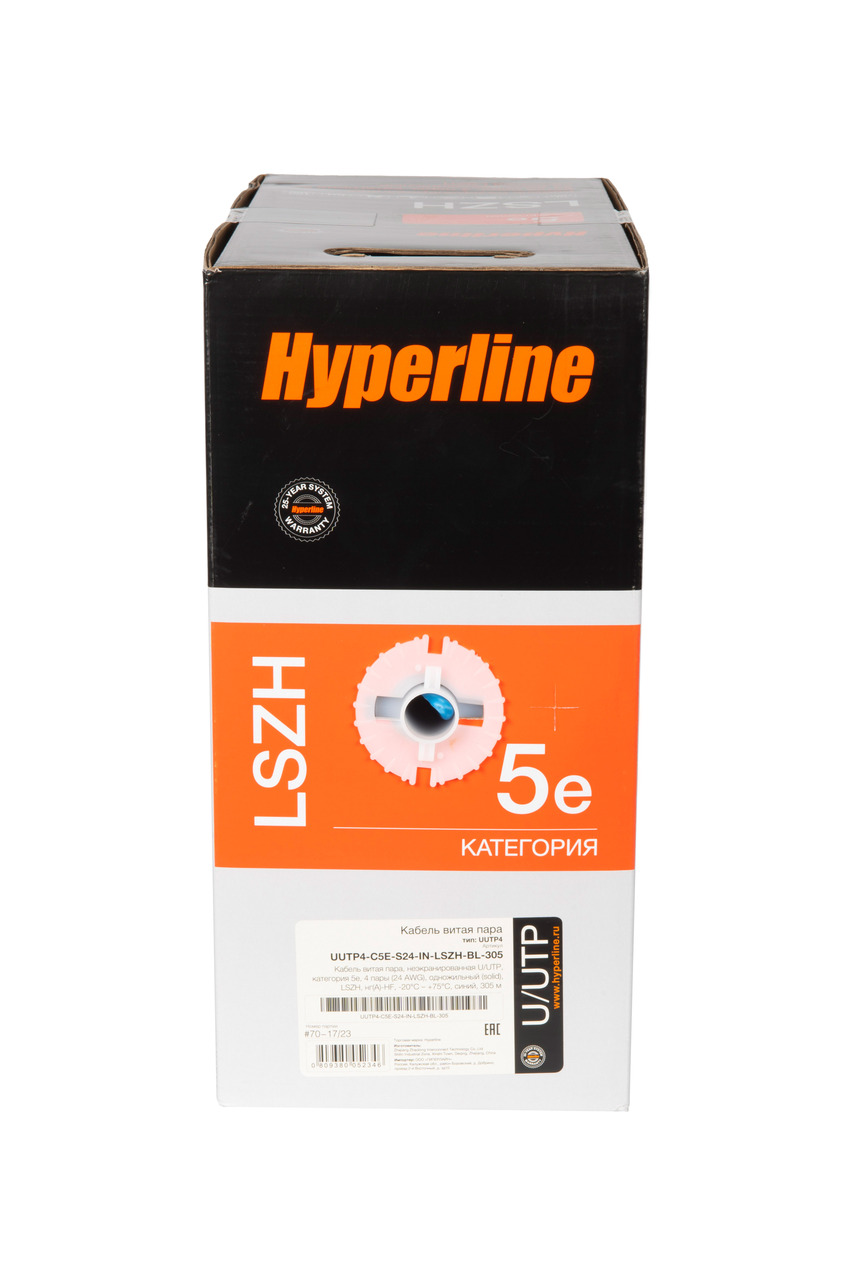

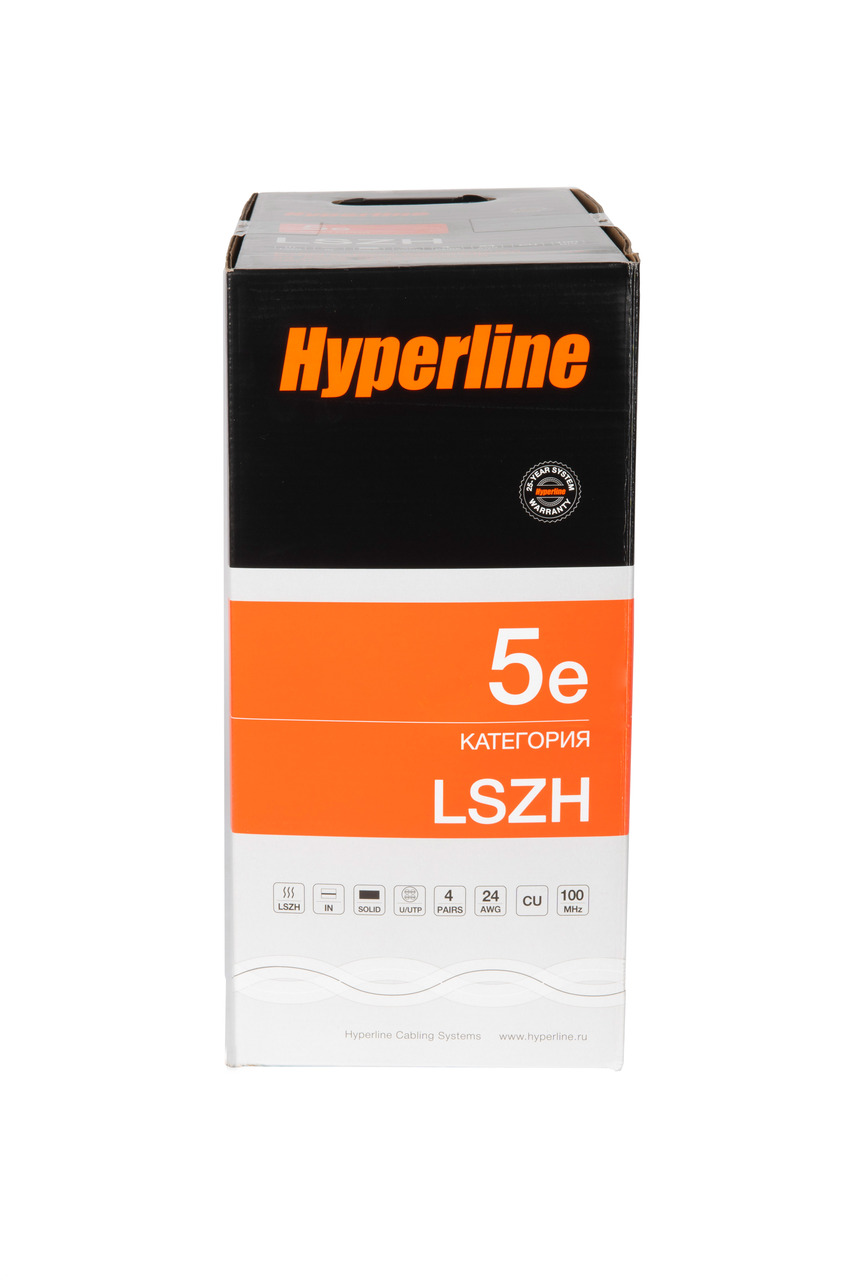

| Длина кабеля в упаковке (м): | 305 |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж) (Н): | 110 |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Упаковка | |
| Высота упаковки (мм): | 370 |
| Ширина упаковки (мм): | 190 |
| Глубина упаковки (мм): | 370 |
| Вес упаковки (кг): | 9.7 |
| Дополнительные характеристики | |
| Бронирование: | без брони |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Наличие разделителя: | Нет |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Соответствие стандартам: | IEC 61156, IEE 802.3ab (1000BASE-T)ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)IEC 60332-1, IEC 60754, IEC 61034ГОСТ 54429-2011, 31565-2012: нг(А)-HF (LSZH) |
| Маркировка кабеля | |

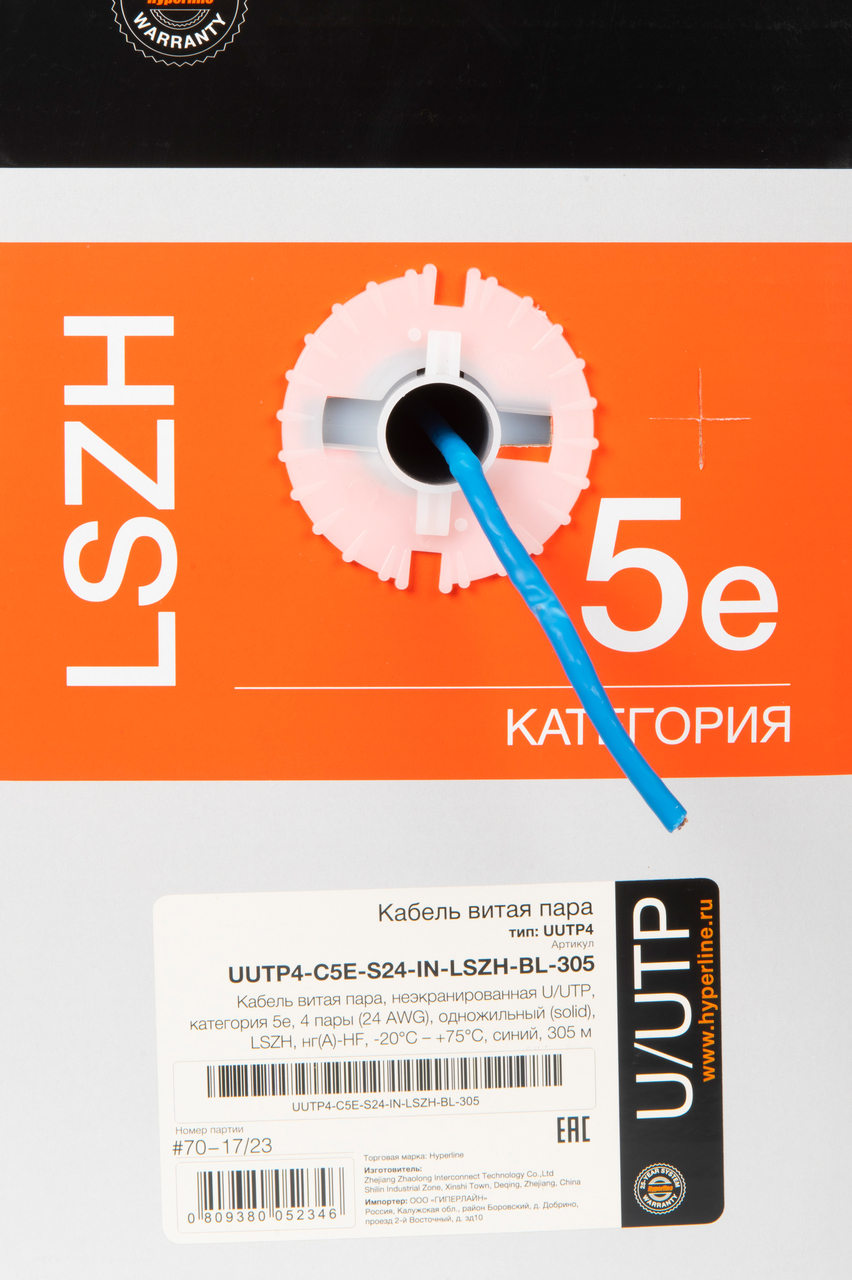

| Легенда: | Hyperline UUTP4-C5E-S24-IN-LSZH-BL---U/UTP CAT.5E нг(С)HF 4x2x0.51---ISO/IEC 11801/EN50173---ANSI/TIA-568-C.2---WW/YY---XXXXM |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
