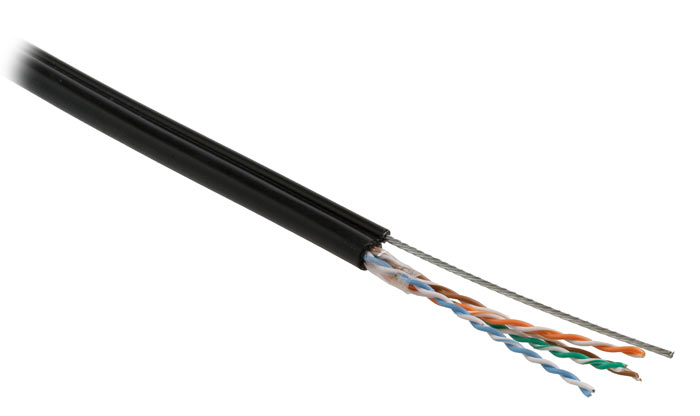

Основные характеристики | |
Категория (TIA/EIA): | 5e |
Количество пар: | 4 |
Конструкция кабеля: | U/UTP |
Цвет: | черный |
Среда эксплуатации: | вне помещений (out) |
Внешний диаметр: | 6.2 мм |
Особенности: | Внешний размер кабеля (ном.) с тросом - 6,2х8,8 мм |
Температура эксплуатации: | -40 °C ... +60 °C |
Оболочка | |
Материал внешней оболочки: | PE (полиэтилен) |
Толщина оболочки: | 0.65 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 24 AWG |
Номинальный диаметр проводника: | 0,51 мм |
Сечение проводника: | 0,205 кв. мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.89 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
Стандарты | |
Пожаробезопасность NEC: | СМX |
Пожаробезопасность UL: | UL 1581,UL 444 |
Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
Габариты и вес | |
Масса 1 км кабеля: | 46 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (эксплуатация): | 750 Н |
Минимальный радиус изгиба: | 4 внешних диаметра кабеля |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,2 мм |
Удлинение жилы: | не менее 14% |
Бронирование: | без брони |
Особенности | |
Несущий элемент: | металлический трос |
Диаметр троса: | 1.25 мм |
Материал троса: | оцинкованная (гальванизированная) сталь |
Расстояние между опорами подвеса: | 70 м |
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Название | Срок действия | |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Название | Срок действия | |
Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара) с изоляцией и с оболочкой из полиэтилена (НСОПБ.СФ.ПР019/3.H.01198) |
19.10.2016 28.07.2019 |
Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с числом медных жил от 2 до 200, диаметром от 0,4 до 0,7 мм, на номинальное напряжение до 600 В включительно, с изоляцией и в оболочке из полиэтилена (РОСС RU.M704.04ЮАБ0) |
27.11.2014 26.11.2017 |
Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5е в условиях незначительных электромагнитных помех, влаги и УФ-излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.

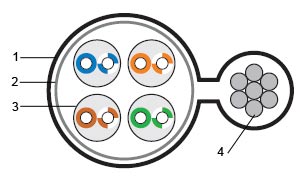

1 – Внешняя оболочка
2 – Защитная пленка
3 – Витая пара solid
4 – Металлический трос
- Стойкость к УФ-излучению, влаге, низкой температуре
- Вариант кабеля с тросом прокладывается между опорами
- Витые пары обвиты полиэстерной защитной пленкой
- Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
- Внешняя оболочка из полиэтилена черного цвета
- Однопроволочные жилы: 0,51 мм (24 AWG)
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PE UV (ultra-violet resistant): ANSI/TIA-758
Материалы и конструкция
Проводник | Электролитическая медь, однопроволочный |
Изоляция жил | Полиэтилен высокой плотности (HDPE) |
Защитная пленка | Полиэстерная лента, спиральная намотка |
Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
Трос (при наличии) | Оцинкованная сталь, многопроволочный |
Технические характеристики

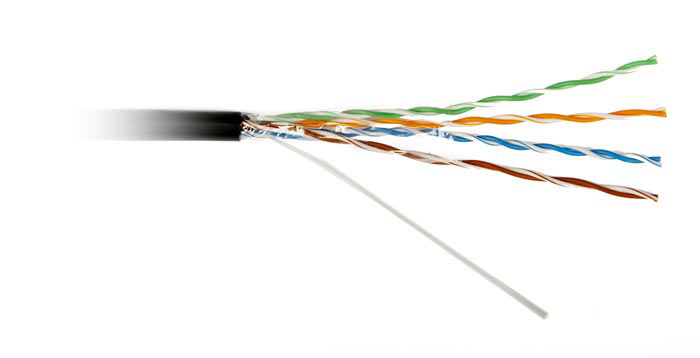

Число витых пар | 4 пары | |
Вариант исполнения | РЕ | С тросом |
Диаметр проводника (жилы) | 0,51 мм (24 AWG) | |
Номинальное сечение жилы | 0,205 мм2 | |
Диаметр жилы по изоляции | (0,89 ± 0,04) мм | |
Радиус изгиба (монтаж / экспл.) | 10 / 5 внешних диаметров |
PE | С тросом SW | С тросом 2SW | |
Макс. растягивающее усилие | 110 Н | 750 Н | 1200 Н |
Толщина внешней оболочки | 0,6 мм | 0,65 мм | |
Диаметр троса | - | 1,25 мм | 1,95 мм |
Температура эксплуатации | -40...+60 °С | ||
Внешний размер кабеля (ном.) | 5,5 мм | 6,2 х 8,8 мм | 6,2 х 10,5 мм |
Вес 1 км кабеля (ном.) | 28 кг | 46 кг | 58 кг |
Электрические характеристики
Диапазон частот | 1–100 МГц |
Волновое сопротивление | (100 ± 15) Ом |
Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
Омическая асимметрия жил в паре | ≤ 5 % |
Сопротивление изоляции жил | ≥ 5 ГОм·км |
Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG)
Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ |
---|---|---|---|---|---|---|
1 | 2,1 | 65,3 | 62,3 | 20,0 | 61,0 | 64,0 |
4 | 4,1 | 56,3 | 53,3 | 23,0 | 49,0 | 52,0 |
10 | 6,5 | 50,3 | 47,3 | 25,0 | 41,0 | 44,0 |
20 | 9,3 | 45,8 | 42,8 | 25,0 | 35,0 | 38,0 |
30 | 11,5 | 43,1 | 40,1 | 23,8 | 31,5 | 34,5 |
60 | 16,6 | 38,6 | 35,6 | 21,1 | 25,4 | 28,4 |
100 | 22,0 | 35,3 | 32,3 | 18,8 | 21,0 | 24,0 |
