| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |

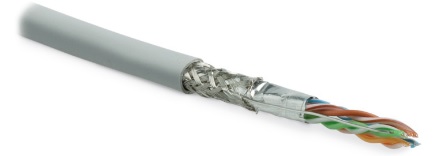

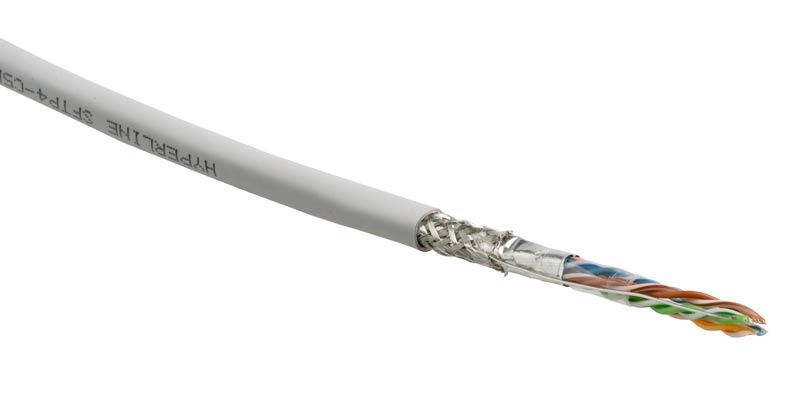

| Конструкция кабеля: | SF/UTP |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 5.8 мм |
| Общий экран: | алюминизированная полиэстерная пленка и оплетка из медных луженых проволок |
| Температура эксплуатации: | -40 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.4 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.9 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.45 мм |
| Конструкция дренажного провода: | однопроволочная (solid) |
| Габариты и вес | |
| Масса 1 км кабеля: | 47 кг |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |
| Площадь проволочного покрытия (экрана): | 65 % |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 110 Н |
| Допустимое растягивающее усилие (эксплуатация): | 92 Н |
| Минимальный радиус изгиба: | 8 / 4 наружных диаметров (монтаж/экспл.) |
| Температура хранения: | -40 °C ... +60 °C |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Емкостная ассиметрия на частоте 1 кГц (макс.): | 1,2 пФ/м |
| Скорость распространения сигнала (мин.): | 66 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), с внешней оболочкой из пластиката (LSZH), в исполнении нг(С)-HF, на номинальное напряжение до 50 В (С-CA.ПБ57.В.03355) |
30.09.2016 29.09.2019 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
| Артикул | Категория (TIA/EIA) | Количество пар | Конструкция кабеля | Цвет | Внешняя оболочка |
| SFUTP4-C5E-S24-IN-LSZH-GY-305 | 5e | 4 | SF/UTP | серый | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-OR-305 | 5e | 4 | SF/UTP | оранжевый | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-BK-305 | 5e | 4 | SF/UTP | черный | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-BL-305 | 5e | 4 | SF/UTP | синий | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-GN-305 | 5e | 4 | SF/UTP | зеленый | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-RD-305 | 5e | 4 | SF/UTP | красный | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-WH-305 | 5e | 4 | SF/UTP | белый | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-YL-305 | 5e | 4 | SF/UTP | желтый | LSZH |
| SFUTP4-C5E-S24-IN-LSZH-PK-305 | 5e | 4 | SF/UTP | розовый | LSZH |
