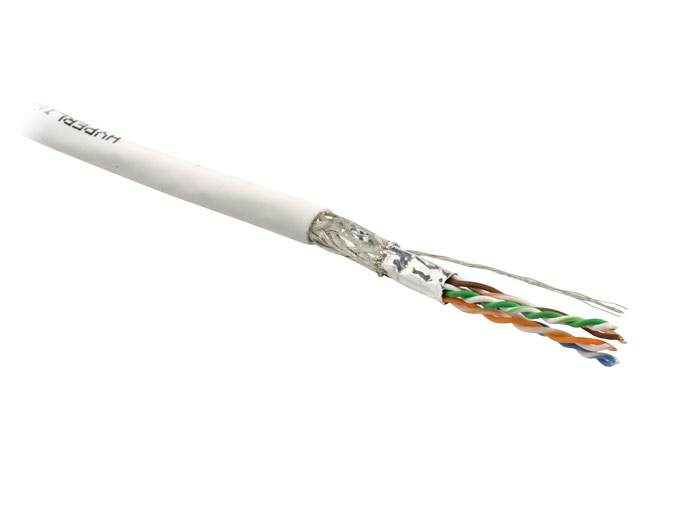

Основные характеристики | |
Категория (TIA/EIA): | 5e |
Количество пар: | 4 |
Конструкция кабеля: | SF/UTP |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 5.7 мм |
Общий экран: | алюминизированная полиэстерная пленка и оплетка из медных луженых проволок |
Температура эксплуатации: | -40 °C ... +75 °C |
Скрепляющая обмотка: | полиэстерная лента, спиральная намотка |
Оболочка | |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Толщина оболочки: | 0.4 мм |
Проводник | |
Конструкция проводников: | многопроволочная (stranded) |
Калибр AWG: | 26 AWG |
Номинальный диаметр проводника: | 0,48 мм |
Сечение проводника: | 0,142 кв. мм |
Число и диаметр проволок проводника: | 7 х 0,16 мм |
Материал проводников: | электролитическая медь |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.93 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
Экран | |
Материал дренажного провода: | медь луженая (TC) |
Диаметр дренажного провода: | 0.38 мм |
Конструкция дренажного провода: | многопроволочная (stranded) |
Габариты и вес | |
Масса 1 км кабеля: | 37 кг |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,2 мм |
Площадь проволочного покрытия (экрана): | 65 % |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 90 Н |
Допустимое растягивающее усилие (эксплуатация): | 90 Н |
Минимальный радиус изгиба: | 8 / 4 наружных диаметров (монтаж/экспл.) |
Температура хранения: | -40 °C ... +60 °C |
Электрические характеристики | |
Диапазон частот: | 1-100 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 145 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 44 пФ/м |
Скорость распространения сигнала (мин.): | 68 % |
Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
Смотреть PDF |
Кабели связи симметричной парной скрутки (витая пара), с внешней оболочкой из пластиката (LSZH), в исполнении нг(С)-HF, на номинальное напряжение до 50 В (С-CA.ПБ57.В.03355) |
30.09.2016 29.09.2019 |
Смотреть PDF |
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
Смотреть PDF |
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
Название | Срок действия | |
Смотреть PDF |
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Артикул | Категория (TIA/EIA) | Количество пар | Конструкция кабеля | Цвет | Внешняя оболочка |

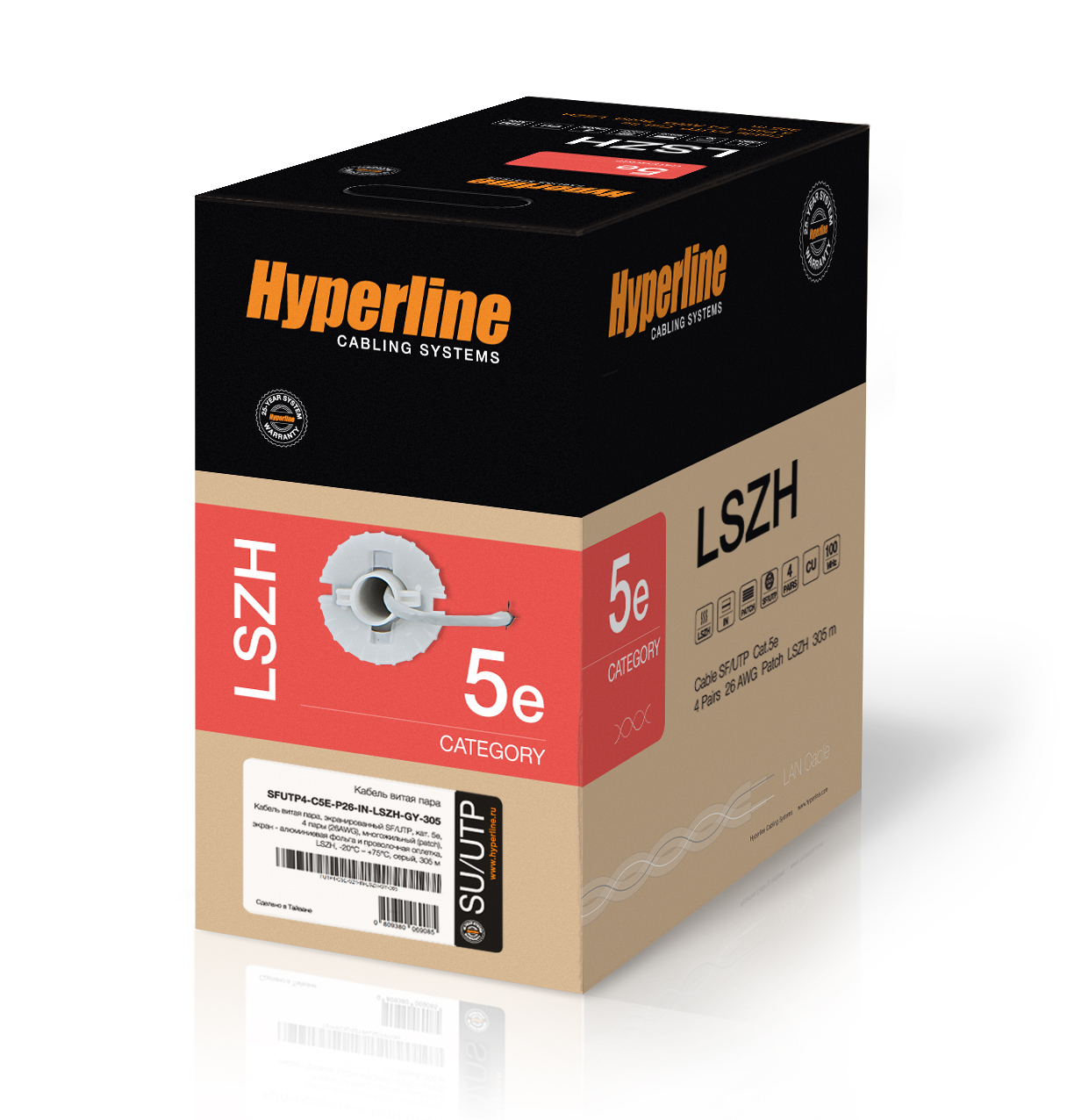

SFUTP4-C5E-P26-IN-LSZH-GY-305 | 5e | 4 | SF/UTP | серый | LSZH |
SFUTP4-C5E-P26-IN-LSZH-BK-305 | 5e | 4 | SF/UTP | черный | LSZH |
SFUTP4-C5E-P26-IN-LSZH-BL-305 | 5e | 4 | SF/UTP | синий | LSZH |
SFUTP4-C5E-P26-IN-LSZH-GN-305 | 5e | 4 | SF/UTP | зеленый | LSZH |
SFUTP4-C5E-P26-IN-LSZH-OR-305 | 5e | 4 | SF/UTP | оранжевый | LSZH |
SFUTP4-C5E-P26-IN-LSZH-RD-305 | 5e | 4 | SF/UTP | красный | LSZH |
SFUTP4-C5E-P26-IN-LSZH-WH-305 | 5e | 4 | SF/UTP | белый | LSZH |
SFUTP4-C5E-P26-IN-LSZH-YL-305 | 5e | 4 | SF/UTP | желтый | LSZH |
SFUTP4-C5E-P26-IN-LSZH-PK-305 | 5e | 4 | SF/UTP | розовый | LSZH |
