Основные характеристики | |
Категория (TIA/EIA): | 6 |
Количество пар: | 4 |

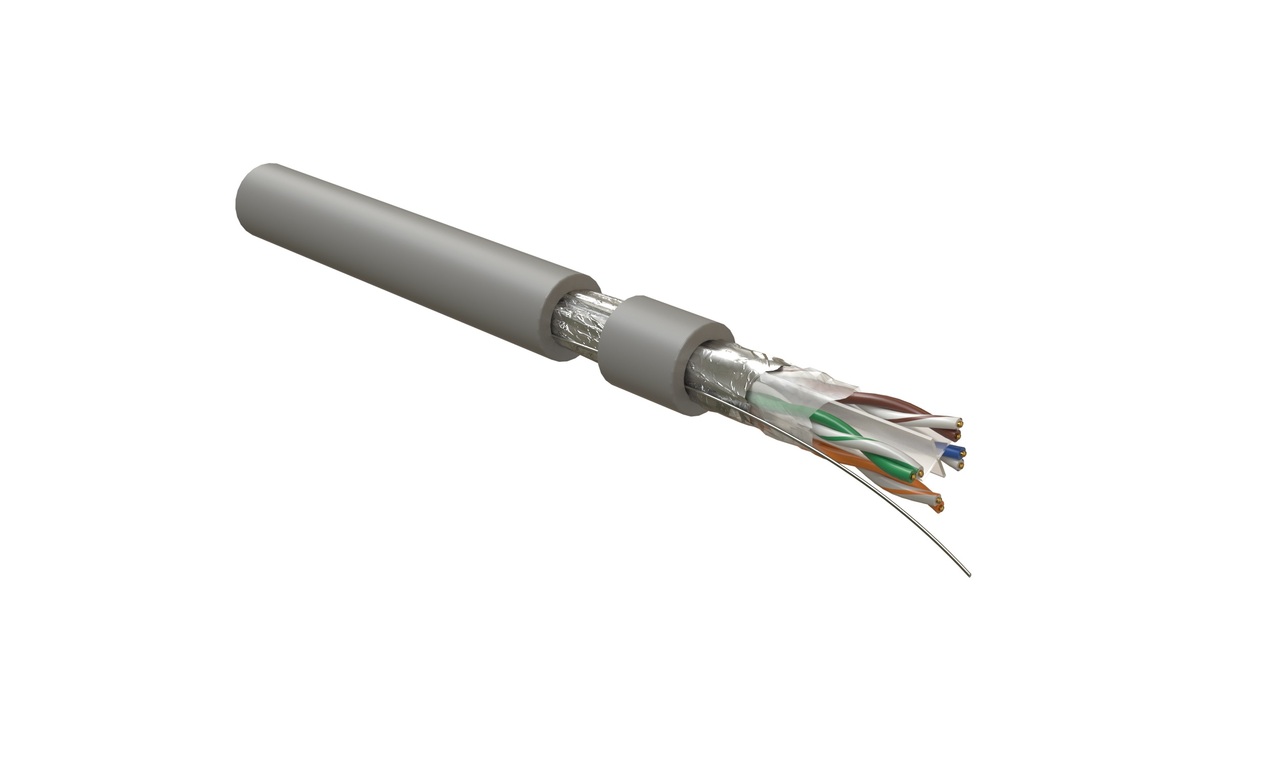

Конструкция кабеля: | F/UTP |
Цвет: | серый |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 9.04 мм |
Общий экран: | металлополимерная лента с контактной проволокой |
Температура эксплуатации: | -20 °C ... +60 °C |
Оболочка | |
Материал внешней оболочки: | LSLTx (поливинилхлоридный пластикат пониженной пожарной опасности) |
Толщина оболочки: | 1.7 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 23 AWG |
Номинальный диаметр проводника: | 0,58 мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Толщина изоляции проводников: | 0.32 мм |
Диаметр проводника в изоляции: | 1.22 мм |
Скрепляющая обмотка | |
Толщина скрепляющей обмотки: | 0.02 мм |
Ширина скрепляющей обмотки: | 24 мм |
Перекрытие кромок скрепляющей обмотки (мин.): | 12 % |
Материал скрепляющей обмотки: | полимерная лента |
Экран | |
Толщина экрана: | 0.05 мм |
Ширина экрана: | 24 мм |
Перекрытие кромок экрана (мин.): | 12 % |
Материал экрана: | алюмополимерная лента |
Материал дренажного провода: | медь луженая (TC) |
Диаметр дренажного провода: | 0.4 мм |
Конструкция дренажного провода: | однопроволочная (solid) |
Габариты и вес | |
Масса 1 км кабеля: | 101.79 кг |
Длина кабеля в упаковке: | 305 м |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 110 Н |
Минимальный радиус изгиба: | 90,4 мм |
Температура монтажа: | -10 °С ... +60 °С |
Температура хранения: | -20 °C ... +60 °C |
Дополнительные характеристики | |
Наличие разделителя: | Да |
Предельное отклонение по внешнему диаметру: | 0,01 мм |
Бронирование: | без брони |
Упаковка | |
Тип упаковки: | коробка |
Высота единичной упаковки: | 260 мм |
Ширина единичной упаковки: | 500 мм |
Глубина единичной упаковки: | 500 мм |
Электрические характеристики | |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 95 Ом/км |
Омическая асимметрия жил в паре (макс.): | 4 % |
Сопротивление изоляции жил (мин.): | 5000 МОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Емкостная ассиметрия на частоте 1 кГц (макс.): | 1,6 пФ/м |
Скорость распространения сигнала (мин.): | 69 % |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Соответствие требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. № 123-ФЗ) (RU С-RU.АЖ03.В.00230/24) |
29.02.2024 28.02.2029 |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
