| Основные характеристики | |
| Категория (TIA/EIA): | 6 |
| Количество пар: | 4 |
| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 7.9 мм |
| Температура эксплуатации: | -20 °C ... +60 °C |
| Оболочка | |
| Материал внешней оболочки: | LSLTx (поливинилхлоридный пластикат пониженной пожарной опасности) |
| Толщина оболочки: | 1.4 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 23 AWG |
| Номинальный диаметр проводника: | 0,56 мм |
| Сечение проводника: | 0,255 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 1.03 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,07 мм |
| Габариты и вес | |
| Масса 1 км кабеля: | 80.4 кг |
| Длина кабеля в упаковке: | 305 м |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 100 Н |
| Температура монтажа: | -10 °С ... +60 °С |
| Дополнительные характеристики | |
| Наличие разделителя: | Да |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Бронирование: | без брони |
| Электрические характеристики | |
| Диапазон частот: | 1-250 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 83 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 150 МОм·км |
| Испытательное напряжение (пост. ток): | 1 кВ/1 мин |
| Электрическая емкость рабочей пары (макс.): | 60 пФ/м |
| Скорость распространения сигнала (мин.): | 68 % |
| Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Название | Срок действия | |
| Смотреть PDF |
Кабели телекоммуникационные для структурированных систем связи (RU C-RU.АЖ03.В.00046/19) |
04.12.2019 03.12.2024 |
Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6 в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 250 МГц. Специальная конструкция кабеля позволяет улучшить характеристики передачи в неэкранированных системах – благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки. Особенностью кабеля является внешняя оболочка из поливинилхлоридного пластиката пониженной пожарной опасности [исполнение нг(А)-LSLTx]. Кабель пригоден для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6.

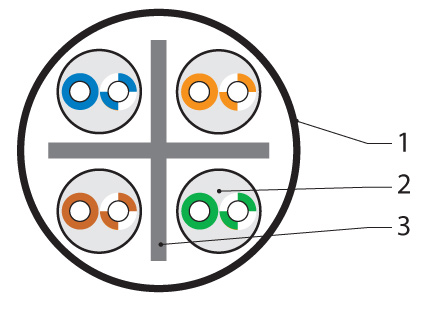

1 - Внешняя оболочка
2 - Витая пара solid
3 - Крестообразный разделитель
- Крестообразный разделитель и идеально точная укладка
витых пар снижают межпарные и межкабельные наводки - Передача сигналов 1 GbE (90 м) на частоте до 250 МГц
- Поддержка приложений Power over Ethernet Plus (PoE+)
- Низкотоксичная пожаробезопасная оболочка LSLTx
- Однопроволочные жилы: 0,57 мм (23 AWG)
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
- PVC FR (flame retardant): IEC 60332-3, IEC 60754, IEC 61034
- Исполнение нг(А)-LSLTx: ГОСТ 54429-2011, ГОСТ 31565-2012
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Разделитель витых пар | Полиэтилен, крестообразный разделитель (кордель) |
| Внешняя оболочка | Поливинилхлоридный пластикат пониженной пожарной опасности, не распространяющий горение, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения (PVC нг(А)-LSLTx) |
Технические характеристики
| Число витых пар | 4 пары |
| Диаметр проводника (жилы) | (0,565 ±0,010) мм (23 AWG) |
| Номинальное сечение жилы | 0,255 мм2 |
| Диаметр жилы по изоляции | (1,03 ±0,07) мм |
| Толщина внешней оболочки | (1,4 ±0,2) мм |
| Макс. растягивающее усилие | 100 Н |
| Радиус изгиба (монтаж / экспл.) | 10 / 4 внешних диаметра |
| Диапазон температур (монтаж/экспл.) | -10...+60 / -20...+60 °С |
| Внешний диаметр кабеля | (7,9 ±0,5) мм |
| Вес 1 км кабеля (ном.) | 80,4 кг |
Электрические характеристики
| Диапазон частот | 1–250 МГц |
| Волновое сопротивление | (100 ±15) Ом |
| Электр. сопротивление жилы (при 20 °С) | ≤ 83 Ом/км |
| Омическая асимметрия жил в паре | ≤ 2 % |
| Сопротивление изоляции жил | ≥ 150 МОм•км |
| Испытательное напряжение (перем. ток) | 1 кВ/1 мин |
| Электрическая емкость рабочей пары | ≤ 60 пФ/м |
| Скорость распространения сигнала | н/д |
| Асимметрия задержки сигнала | ≤ 45 нс/100 м |
Частотные характеристики (23 AWG)*
| Частота, МГц | Затухание, дБ/100 м | NEXT, дБ/100 м | PS NEXT, дБ/100 м | RL (Return Loss), дБ/100 м | Время задержки сигнала, нс/100 м | PS ELFEXT, дБ/100 м | ELFEXT, дБ/100 м |
|---|---|---|---|---|---|---|---|
| 4 | 3,8 | 66,0 | 63,0 | 23,0 | 552,0 | 55,0 | 58,0 |
| 10 | 6,0 | 60,0 | 57,0 | 25,0 | 545,4 | 47,0 | 50,0 |
| 16 | 7,6 | 57,0 | 54,0 | 25,0 | 543,0 | 43,0 | 46,0 |
| 20 | 8,5 | 56,0 | 53,0 | 25,0 | 542,1 | 41,0 | 44,0 |
| 31,25 | 10,7 | 53,0 | 50,0 | 23,6 | 540,4 | 35,0 | 38,0 |
| 62,50 | 15,5 | 48,0 | 45,0 | 21,5 | 538,6 | 29,0 | 32,0 |
| 100 | 19,9 | 45,0 | 42,0 | 20,1 | 537,6 | 27,0 | 30,0 |
| 125 | 22,5 | 44,0 | 41,0 | 19,4 | 537,2 | 23,0 | 26,0 |
| 200 | 29,2 | 41,0 | 38,0 | 18,0 | 536,5 | 20,0 | 23,0 |
| 250 | 33,0 | 39,0 | 36,0 | 17,3 | 536,3 | 19,0 | 22,0 |
* В соответствии с IEC 61156-5.
