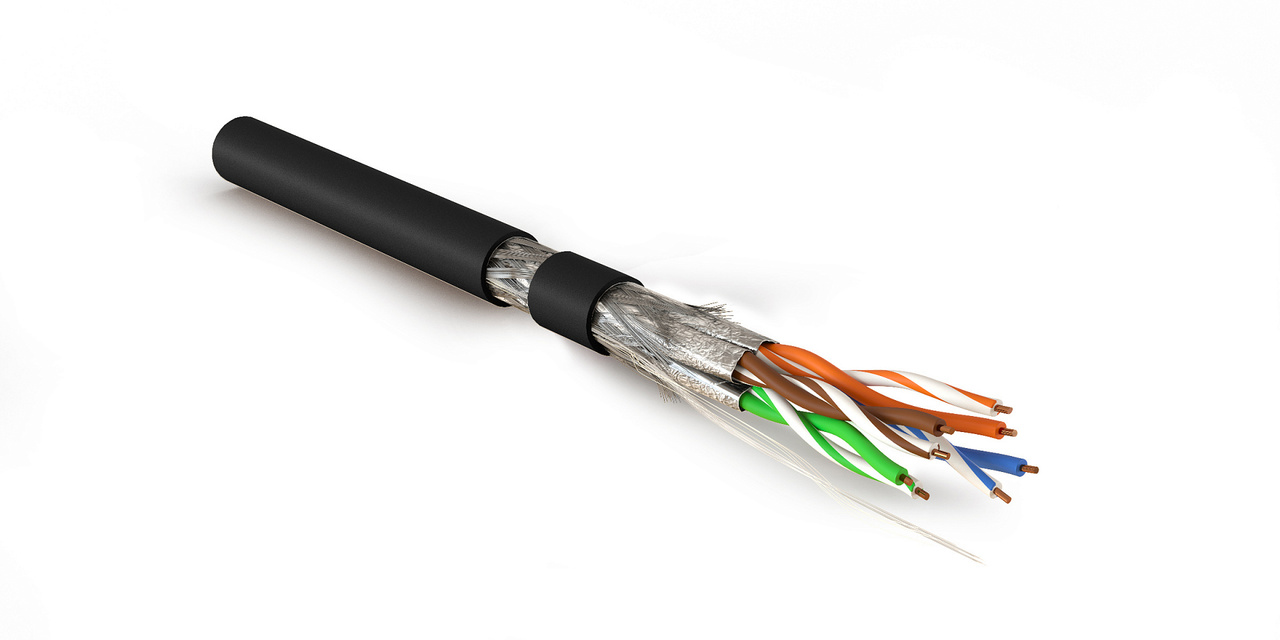

| Основные характеристики | |
| Категория (TIA/EIA): | 7 |
| Количество пар: | 4 |
| Конструкция кабеля: | S/FTP |
| Цвет: | черный |
| Среда эксплуатации: | внутри помещений (indoor) |
| Индивидуальный экран: | алюминизированная полиэстерная пленка |
| Внешний диаметр: | 7.6 мм |
| Общий экран: | оплетка из медных луженых проволок |
| Температура эксплуатации: | -40 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.55 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 23 AWG |
| Номинальный диаметр проводника: | 0,56 мм |
| Сечение проводника: | 0,246 кв. мм |
| Материал проводников: | электролитическая медь |
| Изоляция проводников: | вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE) |
| Диаметр проводника в изоляции: | 1.33 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,05 мм |
| Габариты и вес | |
| Масса 1 км кабеля: | 55.6 кг |
| Длина кабеля в упаковке: | 500 м |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 110 Н |
| Минимальный радиус изгиба: | 10 / 5 наружных диаметров (монтаж/экспл.) |
| Температура хранения: | -40 °C ... +60 °C |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,5 мм |
| Тип упаковки: | коробка |
| Площадь проволочного покрытия (экрана): | 30 % |
| Бронирование: | без брони |
| Электрические характеристики | |
| Диапазон частот: | 1-600 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 1000 В/1 мин |
| Электрическая емкость рабочей пары (макс.): | 33 пФ/м |
| Скорость распространения сигнала (мин.): | 74 % |
| Асимметрия задержки сигнала (макс.): | 25 нс/100 м |
| Упаковка | |
| Высота упаковки: | 320 мм |
| Ширина упаковки: | 370 мм |
| Глубина упаковки: | 370 мм |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
