Основой информационной розетки являются контактные модули, называемые также иногда вставками или модульными вставками. Наиболее распространенным и удобным среди различных форматов модулей является формат Keystone Jack, разработанный компанией AMP. Модули могут служить как главными элементами розеток, так и отдельными компонентами для наборных модульных патч-панели.
Компания Hyperline разрабатывает и производит модули Keystone Jack в соответствии со стандартами ISO/IEC 11801, ANSI/TIA/EIA-568A и -568В и требованиями к безопасности электрических соединений. Модули предназначены для установки в наборные патч-панели распределительных узлов или в лицевые розеточные панели и коробки для комплектации розеток рабочих мест.


Модуль Keystone с лицевой стороны имеет гнездо с пружинными контактами, в которое вставляется патч-корд RJ-45, а с тыльной стороны – коннектор типа IDC (insulation displacement connection – создание контакта смещением изоляции) или винтовое соединение для подвода магистрального кабеля. Заделка кабеля в коннектор IDC требует применения специального терминирующего инструмента, с помощью которого жила проводника проталкивается в двухсторонний терминирующий нож с острыми внутренними краями, которые прорезают изоляцию и создают надежное электрическое соединение. Изоляция с проводника при этом не удаляется, а сама жила оказывается плотно зажатой двумя металлическими контактами, что обеспечивает вакуумно-плотную изоляцию места соединения.
Используемые в модулях Hyperline коннекторы типа IDC служат для подключения одножильных проводников 22–26 AWG. Коннекторы IDC, в свою очередь, бывают разных типов – 110 типа, для телефонных плинтов, универсальные Dual IDC и другие, – чем и определяется применяемый для заделки кабеля тип инструмента.


К особому типу вставок можно отнести модули Keystone Jack для заделки без инструмента (toolless), не требующие применения дополнительных инструментов, когда соединение обеспечивается специальными пластиковыми насадками, продавливающими кабель в терминирующие ножи IDC.


Используемые в стандартных кабельных системах 8-позиционные модули Keystone Jack RJ-45 (8P8C) описаны в стандартах IEC 603-7, TIA-568-А, ISO/IEC 11801 и применяются с различными схемами разводки как в телефонии, так и в приложениях передачи данных. Цветовая кодировка, используемая в изделиях Hyperline, выполнена в соответствии с T568В и T568А.
Наиболее практичным типом модулей Keystone Jack является серия Hyperline KJNE, разработанная специально для использования с инструментом для быстрой заделки модулей NE-TOOL (HT-KJNE-TOOL). Скорость монтажа таких модулей до 10 раз быстрее, чем ударным инструментом. Заделывать контакты KJNE очень просто. Вставьте модуль в инструмент и сожмите рукоятки – заделка контактов и обрезка всех проводников происходит в одно нажатие. Просто, качественно и быстро! Модули KJNE можно также заделывать и традиционным инструментом 110 типа или для телефонных плинтов.

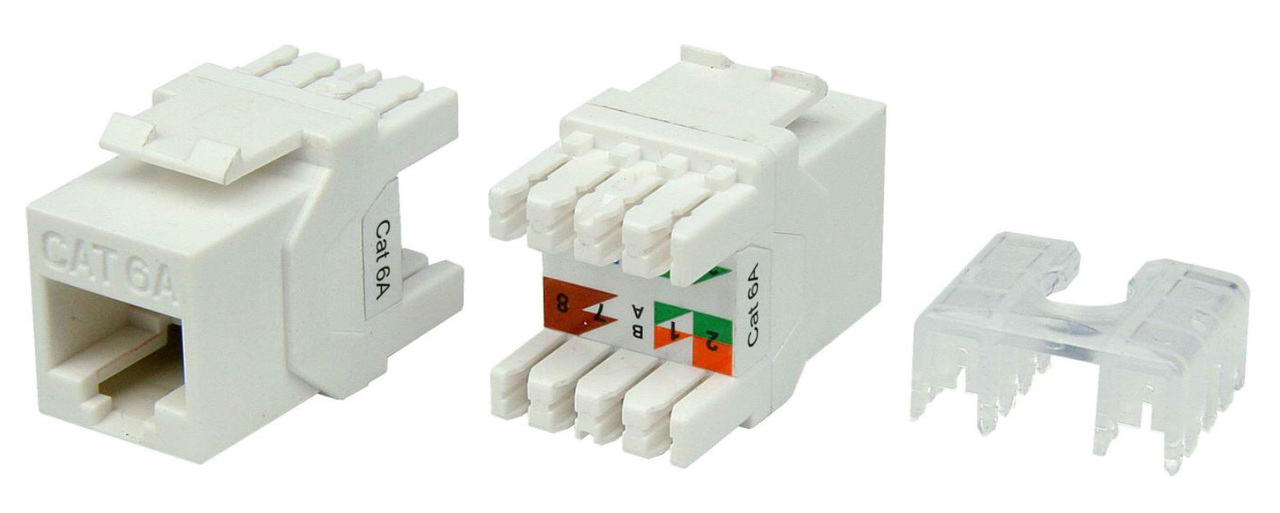

KJNE-8P8C-C6A-90-WH KJNE-8P8C-C6A-90-SH-F-WH | Категория 6а |
KJNE-8P8C-C6-90-WH KJNE-8P8C-C6-90-SH-F-WH | Категория 6 |
KJNE-8P8C-C5e-90-WH KJNE-8P8C-C5e-90-SH-F-WH | Категория 5е |
KJNE-6P6C-C2-90-WH | Категория 2(телефонный) |


Как монтировать модуль Hyperline KJNE инструментом для быстрой заделки HT-KJNE-TOOL (PDF, 1,5 Мб)
