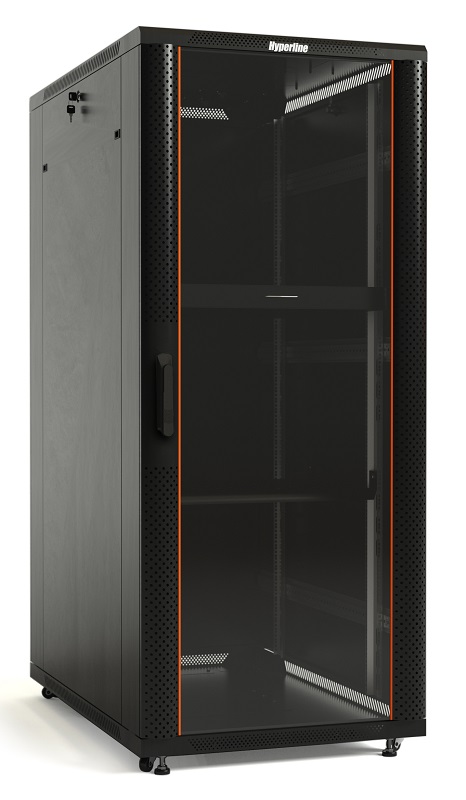

Основные характеристики | |
Серия шкафа: | TTB Hyperline |
Монтажная высота: | 37U |
Полезная глубина: | 561 мм |
Способ монтажа: | напольный |
Стандарт размещаемого оборудования: | стандарт 19” |
Передняя дверь/панель: | обзорная дверь |
Конструкция передней двери/панели: | перфорированные боковые вставки,ручка с замком |
Задняя дверь/панель: | сплошная стальная дверь |
Конструкция задней двери/панели: | ручка с замком |
Конструкция правой боковой панели: | съемная |
Конструкция левой боковой панели: | съемная |
Тип крыши: | крыша с выламываемыми заглушками для установки панелей для ввода кабелей и вентиляторных модулей |
Тип основания: | ножки,ролики |
Степень защиты: | IP20 |
Цвет RAL: | RAL 9004 |
Цвет: | черный |
Способ поставки: | в разобранном виде |
Габариты и вес | |
Высота: | 1833 мм |
Ширина, мм: | 600 |
Глубина, мм: | 800 |
Материалы | |
Материал: | холоднокатаная сталь |
Тип покрытия : | порошковая краска |
Подробное описание материалов: | Холоднокатаная сталь SPCC Закаленное стекло толщиной 5,0 мм Толщина стальных компонентов: рама каркаса, верхняя, нижняя и боковые панели, передняя и задняя двери – 1,2 мм; поперечный монтажный профиль – 1,5 мм; 19” монтажные профили – 2,0 мм |
Эксплуатационные характеристики | |
Допустимая статическая нагрузка: | 800 кг |
Стандарты | |
Соответствие стандартам : | ANSI/EIA RS-310-D,ANSI/TIA/EIA 310-D,DIN41494 часть 1,DIN41494 часть 7,ETSI,IEC297-2 |
Упаковка | |
Комплект поставки: | Сборный каркас: передняя и задняя рамы каркаса Верхняя и нижняя панели каркаса (крыша и пол) Щеточный кабельный ввод для нижней панели (1 шт.) Передняя и задняя двери с рукоятками и замками Съемные боковые панели с защелками и замками (2 шт.) 19" монтажные профили (4 шт.) Поперечные монтажные профили (6 шт.) Комплект заземления (кабели, винты, гайки, шайбы) Регулируемые ножки (4 шт.) Высокопрочные 2" ролики (4 шт.) Крепежный комплект (винты, гайки, шайбы, саморезы, штифтовой ключ) |
Тип упаковки: | коробка |
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (255) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (79) |
04.08.2019 03.05.2119 |
Смотреть PDF |
Отказное письмо на ряд изделий торговой марки "Hyperline", не подлежащий сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» (12.10-18/07) |
12.10.2018 11.10.2019 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (A-241) |
15.05.2017 12.10.2018 |
Изображение | Название |
![]() |
Hyperline FV-M12 Ножка M12x95 (до 500 кг), цвет серебристый, для шкафов и стоек серий TTC2, TTB, TWFS-FC, TWB-FC, ORV
FV-M12 |

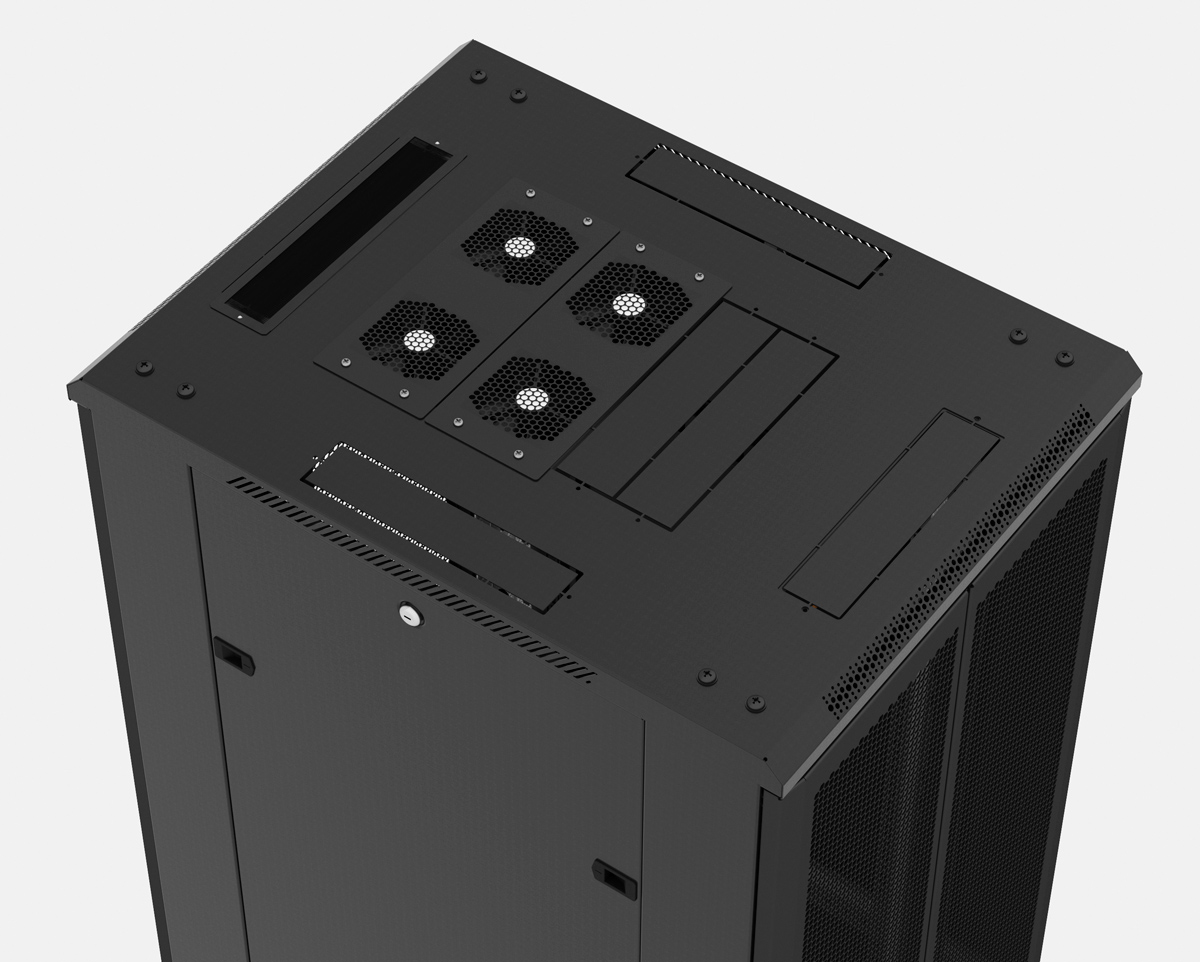

Новая конструкция крыши
- Предусмотрены легкоудаляемые (выламываемые) заглушки для установки панелей для ввода кабелей и вентиляторных модулей
- Обеспечивается простая установка вентиляторных модулей и возможность модульного наращивания охлаждения
Универсальные вентиляторные модули
- Вентиляторные модули TFAB-T2FR-RAL9004 (приобретаются отдельно) одинаково подходят ко всем моделям шкафов серии TTB
- Устанавливать вентиляторные модули можно как в верхней, так и в нижней панели
Два варианта дверей (передних и задних)
- Конфигурация дверей AS. Передняя дверь стеклянная – обеспечивает удобный обзор оборудования в шкафу; задняя дверь сплошная металлическая – защищает от несанкционированного доступа; общий уровень герметичности данного варианта дверей позволяет установить внутренний кондиционер для индивидуального охлаждения в каждом шкафу
- Конфигурация дверей DD. Передняя и задняя двери металлические перфорированные (обе двери распашные) – уровень перфорации 75% обеспечивает отличную вентиляцию, а распашные двери облегчают доступ в ограниченном пространстве помещения; данный вариант дверей прекрасно подходит для установки шкафов рядами в охлаждаемом помещении
Удобный ввод кабелей
- В верхней и нижней панелях предусмотрены отверстия с легкоудаляемыми заглушками
Универсальные размеры отверстий
- В штатное место под вентиляторный модуль при необходимости можно установить две панели с кабельными вводами

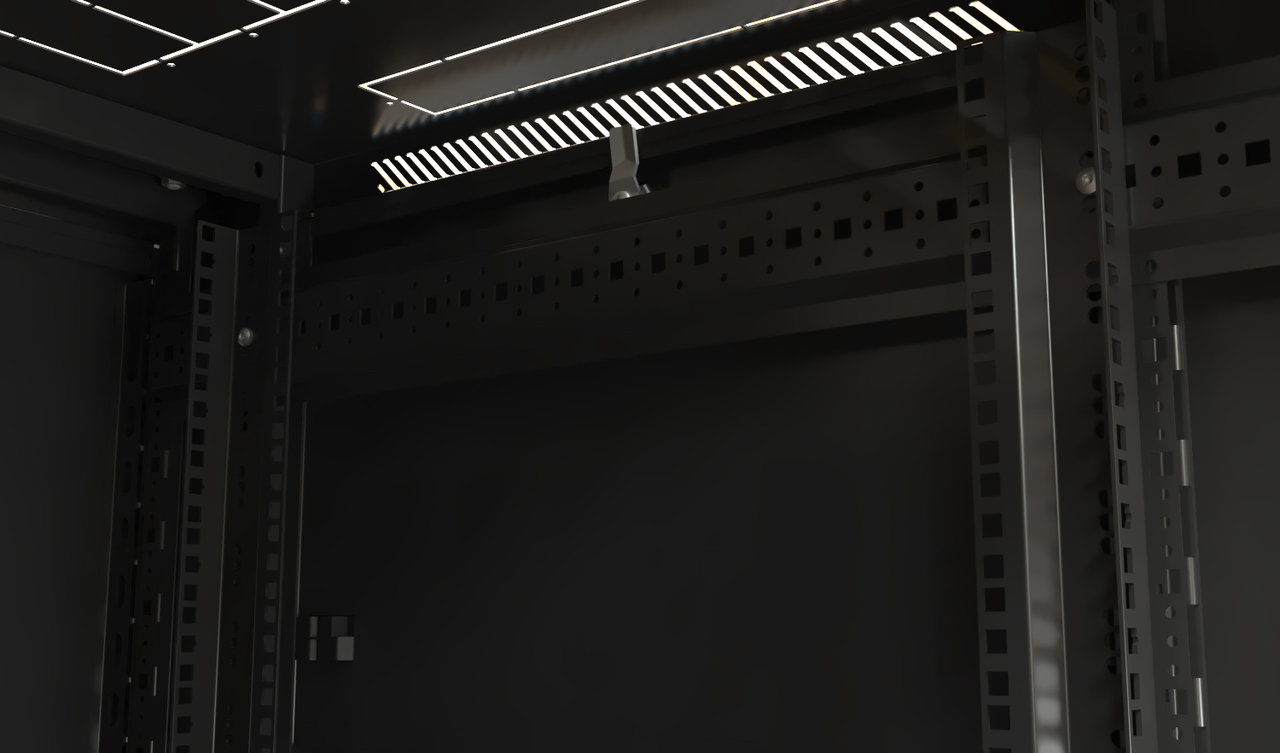

Щеточный кабельный ввод
- Стандартной комплектацией предусмотрен один щеточный кабельный ввод – для установки в верхнюю или нижнюю панель
- Дополнительные панели с кабельными вводами или панели-заглушки заказываются отдельно

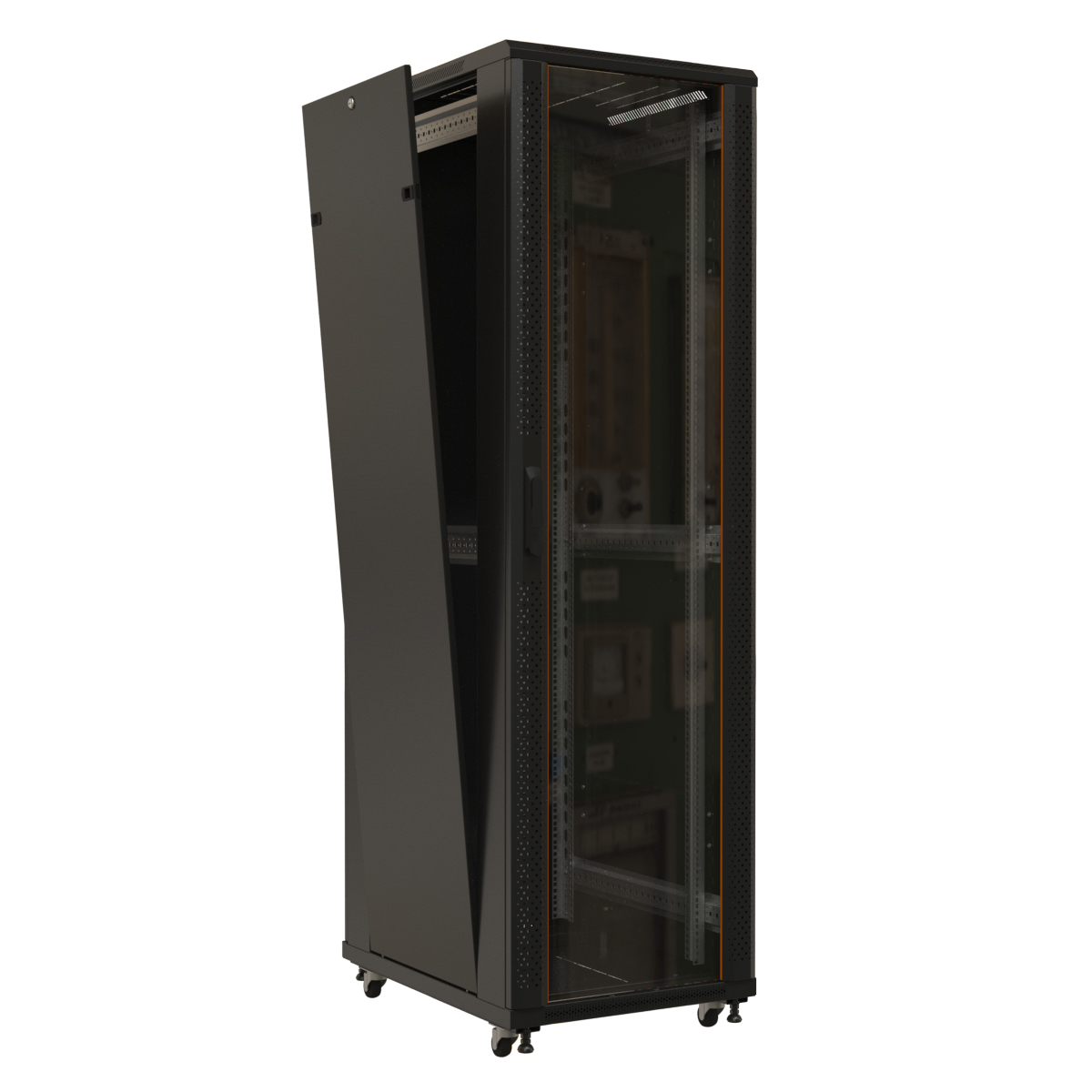

Съемные боковые панели
- Каждая боковая панель оснащена двумя подпружиненными защелками и цилиндрическим замком
- Обеспечивается удобный доступ для установки и обслуживания оборудования

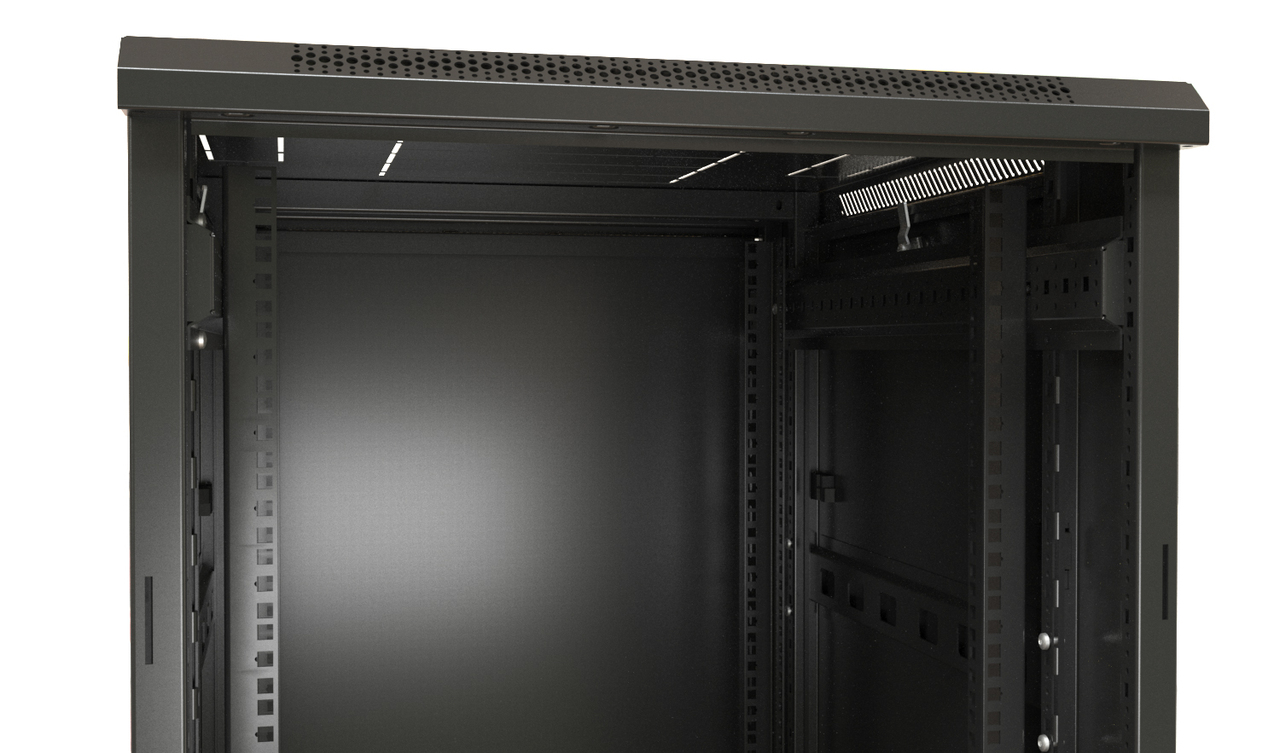

Улучшенные монтажные профили
- Форма изгиба (сечение) 19-дюймовых монтажных профилей под углом 45 градусов обеспечивает использование более широких полок, а также увеличивает внутреннее монтажное пространство
Сборно-разборная конструкция
- Шкаф поставляется в разобранном виде в пяти плоских картонных коробках
- Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм


AS – передняя дверь стеклянная (с металлическими боковинами), задняя металлическая сплошная
Два варианта исполнения дверей
Стандартные размеры
- Высота: 18, 22, 27, 32, 37, 42, 47U
- Ширина: 600, 800 мм (монтаж 19")
- Глубина: 600, 800, 1000, 1200 мм
Степень защиты
- IP 20
Допустимая статическая нагрузка*
- 800 кг – для шкафов шириной 600 мм
- 350 кг – для шкафов шириной 800 мм
* При равномерном распределении нагрузки по всем четырем 19-дюймовым монтажным профилям и установке одновременно на ножках и роликах.
Материалы
- Холоднокатаная сталь SPCC
- Закаленное стекло толщиной 4,7 мм (в случае стеклянной передней двери)
- Толщина стальных компонентов: рама каркаса, нижняя панель, задняя дверь, передняя дверь, боковые панели, верхняя панель – 1,2 мм; горизонтальные монтажные профили – 1,5 мм; 19-дюймовые монтажные профили – 2,0 мм
Отделка поверхности
- Корпус: порошковая краска черного цвета (RAL 9004); серый цвет – по заказу
- Внутренние стальные монтажные элементы (монтажные и горизонтальные профили): высококачественное антикоррозийное покрытие Aluzinc®
Совместимые вентиляторные модули
- В верхнюю и нижнюю панели шкафа можно устанавливать универсальные вентиляторные модули TFAB-T2FR-RAL9004 (приобретаются отдельно); данные вентиляторные модули одинаково подходят как для настенных шкафов TWB, так и ко всем габаритным моделям напольных шкафов TTB и TTC2)
Стандартная комплектация
- Сборный каркас: передняя и задняя рамы каркаса
- Верхняя и нижняя панели каркаса (крыша и пол)
- Щеточный кабельный ввод (1 шт.) – для установки в верхнюю или нижнюю панель
- Передняя и задняя двери с рукоятками и замками
- Съемные боковые панели с защелками и замками (2 шт.)
- 19-дюймовые монтажные профили (4 шт.)
- Крепления для 19-дюймовых монтажных профилей (12/8 шт.)1 – только для шкафов шириной 800 мм
- Горизонтальные монтажные профили (6/4 шт.)1
- Регулируемые ножки (4 шт.)
- Высокопрочные 2-дюймовые ролики (4 шт.)
- Крепежный комплект (винты, гайки, шайбы, саморезы)
- Комплект заземления (кабели, винты, гайки, шайбы) – шина заземления заказывается отдельно
- Вертикальный кабельный организатор – только для шкафов шириной 800 мм
______________
1) Через дробь указано количество при высоте шкафа (менее) < 32U
______________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления.
Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.
Соответствие стандартам
- ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI
Партномер1 | Полезная высота |
Ширина, мм |
Глубина, мм | Высота3, мм |
Вес брутто (ном.), кг |
Ном. объем упаковки, м3 |
|
---|---|---|---|---|---|---|---|
габаритная (D) |
полезная2 (D1) |
||||||
TTB-1866-AS-RAL9004 | 18U | 600 | 600 | 510 | 988 | 63,6 | 0,286 |
TTB-1866-DD-RAL9004 | 53,8 | ||||||
TTB-1868-AS-RAL9004 | 800 | 710 | 66,6 | 0,315 | |||
TTB-1868-DD-RAL9004 | 62,0 | ||||||
TTB-1861-AS-RAL9004 | 1000 | 910 | 75,1 | 0,344 | |||
TTB-1861-DD-RAL9004 | 70,5 | ||||||
TTB-2266-AS-RAL9004 | 22U | 600 | 600 | 510 | 1166 | 65,8 | 0,329 |
TTB-2266-DD-RAL9004 | 62,3 | ||||||
TTB-2268-AS-RAL9004 | 800 | 710 | 73,6 | 0,361 | |||
TTB-2268-DD-RAL9004 | 70,1 | ||||||
TTB-2261-AS-RAL9004 | 1000 | 910 | - | - | |||
TTB-2261-DD-RAL9004 | 79,5 | 0,393 | |||||
TTB-2288-AS-RAL9004 | 800 | 800 | 710 | 87,5 | 0,447 | ||
TTB-2288-DD-RAL9004 | - | - | |||||
TTB-2766-AS-RAL9004 | 27U | 600 | 600 | 510 | 1388 | - | - |
TTB-2766-DD-RAL9004 | - | ||||||
TTB-2768-AS-RAL9004 | 800 | 710 | 82,8 | 0,422 | |||
TTB-2768-DD-RAL9004 | - | - | |||||
TTB-2761-AS-RAL9004 | 1000 | 910 | - | - | |||
TTB-2761-DD-RAL9004 | - | - | |||||
TTB-3266-AS-RAL9004 | 32U | 600 | 600 | 510 | 1610 | 81,0 | 0,442 |
TTB-3266-DD-RAL9004 | 73,4 | 0,400 | |||||
TTB-3268-AS-RAL9004 | 800 | 710 | 94,5 | 0,516 | |||
TTB-3268-DD-RAL9004 | 85,5 | ||||||
TTB-3261-AS-RAL9004 | 1000 | 910 | 102,2 | 0,516 | |||
TTB-3261-DD-RAL9004 | 93,2 | 0,500 | |||||
TTB-3288-AS-RAL9004 | 800 | 800 | 710 | 111,6 | 0,591 | ||
TTB-3288-DD-RAL9004 | - | - | |||||
TTB-3766-AS-RAL9004 | 37U |
600 |
600 | 510 | 1833 | - | - |
TTB-3766-DD-RAL9004 | - | - | |||||
TTB-3768-AS-RAL9004 | 800 | 710 | - | - | |||
TTB-3768-DD-RAL9004 | 93,2 | 0,536 | |||||
TTB-3761-AS-RAL9004 | 1000 | 910 | 115,7 | 0,575 | |||
TTB-3761-DD-RAL9004 | - | - | |||||
TTB-3762-AS-RAL9004 | 1200 | 1110 | - |
- | |||
TTB-3762-DD-RAL9004 | - |
- | |||||
TTB-3788-AS-RAL9004 | 800 | 800 | 710 | - | - | ||
TTB-3788-DD-RAL9004 | 119,8 | 0,704 | |||||
TTB-4266-AS-RAL9004 | 42U | 600 | 600 | 510 | 2055 | 100,2 | 0,551 |
TTB-4266-DD-RAL9004 | 93,2 | ||||||
TTB-4268-AS-RAL9004 | 800 | 710 | 105,1 | 0,591 | |||
TTB-4268-DD-RAL9004 | 108,0 | 0,611 | |||||
TTB-4261-AS-RAL9004 | 1000 | 910 | 124,4 | 0,635 | |||
TTB-4261-DD-RAL9004 | 117,4 | ||||||
TTB-4262-AS-RAL9004 | 1200 | 1110 | - | - | |||
TTB-4262-DD-RAL9004 | 133,1 | 0,668 | |||||
TTB-4286-AS-RAL9004 | 800 | 600 | 510 | 126,3 | 0,732 | ||
TTB-4286-DD-RAL9004 | - | - | |||||
TTB-4288-AS-RAL9004 | 800 | 710 | 133,0 | 0,753 | |||
TTB-4288-DD-RAL9004 | 122,8 | 0,740 | |||||
TTB-4281-AS-RAL9004 | 1000 | 910 | 140,8 | 0,828 | |||
TTB-4281-DD-RAL9004 | 133,2 | 0,802 | |||||
TTB-4282-AS-RAL9004 | 1200 | 1110 | 169,7 | 0,878 | |||
TTB-4282-DD-RAL9004 | 156,7 | 0,974 | |||||
TTB-4766-AS-RAL9004 | 47U | 600 | 600 | 510 | 2277 | 106,2 | 0,603 |
TTB-4766-DD-RAL9004 | 91,1 | 0,579 | |||||
TTB-4768-AS-RAL9004 | 800 | 710 | 124,5 | 0,669 | |||
TTB-4768-DD-RAL9004 | 110,9 | 0,644 | |||||
TTB-4761-AS-RAL9004 | 1000 | 910 | 135,4 | 0,695 | |||
TTB-4761-DD-RAL9004 | 117,4 | 0,670 | |||||
TTB-4762-AS-RAL9004 | 1200 | 1110 | - | - | |||
TTB-4762-DD-RAL9004 | - | - | |||||
TTB-4786-AS-RAL9004 | 800 | 600 | 510 | - | - | ||
TTB-4786-DD-RAL9004 | - | - | |||||
TTB-4788-AS-RAL9004 | 800 | 710 | 151,5 | 0,856 | |||
TTB-4788-DD-RAL9004 | 137,4 | ||||||
TTB-4781-AS-RAL9004 | 1000 | 910 | 161,4 | 0,907 | |||
TTB-4781-DD-RAL9004 | 142,4 | 0,875 | |||||
TTB-4782-AS-RAL9004 | 1200 | 1110 | 177,7 | 0,959 | |||
TTB-4782-DD-RAL9004 | 167,2 |
1) Стандартный цвет: черныйRAL9004; цвет по заказу: светло-серый RAL7035;
Вариант исполнения дверей:
AS – передняя дверь стеклянная (с металлическими боковинами); задняя металлическая сплошная;
DD – передняя и задняя двери металлические перфорированные 75% (обе двери распашные).
2) Максимальная внутренняя глубина шкафа, доступная для использования под оборудование.
3) Высота шкафа с учетом высоты роликов (74,5 мм).
По заказу доступны все варианты размеров и исполнения дверей
Сборно-разборная конструкция (каркас из 2 рам, соединенных с верхней и нижней панелями). Шкаф оснащен двумя парами (4 шт.) 19-дюймовых монтажных профилей, закрепляемых к каркасу и предназначенных для монтажа 19-дюймового оборудования. Положение профилей можно выбрать на необходимой глубине внутри шкафа, после чего зафиксировать их.


Варианты исполнения дверей
Кодирование в партномере | AS | DD |
---|---|---|
Передняя дверь | Стеклянная (сплошная) |
Металлическая (распашная) перфорированная 75% |
Задняя дверь | Металлическая сплошная |
- Шкафы серии TTB поставляются в разобранном виде в пяти плоских картонных коробках.
- Компоненты шкафа упакованы вместе с крепежными элементами и руководством по сборке.
- Коробки снабжены сопроводительными надписями и скреплены пластиковой монтажной лентой.
- Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм.
Распаковка изделия
- Используя универсальный нож, аккуратно снимите упаковочную ленту.
- Аккуратно откройте коробки и достаньте комплектующие шкафа.
- Используя универсальный нож, аккуратно снимите упаковочную пленку.
Производитель не несет ответственности за повреждения, возникшие во время последующей транспортировки данного изделия.
Проверка комплектации
осле распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки. Перечень основных компонентов шкафа (без детализации крепежных элементов) приведен в подразделе «Стандартная комплектация» раздела «Характеристики и материалы».
Внимание!
Сохраняйте упаковку шкафа до окончания монтажа и установки оборудования. Отсутствие упаковки может являться основанием для отказа в предоставлении гарантии.
Ведомость комплектации коробки № 1 «Верхняя и нижняя панели, аксессуары»
Ширина шкафа | 600 мм | 800 мм | Примечания | |||
---|---|---|---|---|---|---|
Вариант исполнения дверей шкафа | AS1 | DD2 | AS1 | DD2 | ||
1 | Верхняя панель (крыша) | 1 | 1 | |||
2 | Нижняя панель (пол) | 1 | 1 | |||
3 | Комплект заземления (кабели, винты, гайки, шайбы) | комплект | комплект | Шина заземления заказывается отдельно | ||
4 | Щеточный кабельный ввод | 1 | 1 | Для установки в верхнюю или нижнюю панель | ||
5 | Горизонтальный монтажный профиль | 4/ 6/ 63 | 4/ 6/ 63 | |||
6 | Крепление для 19" монтажного профиля | — | 8/12/12 | В шкафах шириной 600 мм компонент не используется | ||
7 | Руководство по сборке | 1 | 1 | |||
8 | Винт M5х10 с крестообразным шлицем | 24/ 36/ 36 | 48/ 72/ 72 | Для крепления горизонтальных монтажных профилей | ||
9 | Винт M6х12 с крестообразным шлицем и гайка M6 со стопорным буртиком (комплект) | 8/ 12/ 12 | 8/ 12/ 12 | Для крепления 19" монтажных профилей | ||
10 | Винт M8х12 с крестообразным шлицем и гайка M8 со стопорным буртиком (комплект) | 16 | 16 | Для крепления верхней и нижней панелей | ||
11 | Виброгаситель боковой панели | —/ 4/ 4 | —/ 4/ 4 |
|
||
12 | Винт M5х10 с крестообразным шлицем | —/ 4/ 4 | —/ 4/ 4 | Для крепления виброгасителей боковой панели | ||
13 | Винт M4х8 с крестообразным шлицем и гайка М4 (комплект) | 2 | 2 | Для крепления щеточного кабельного ввода | ||
14 | Винт M5х10 с крестообразным шлицем | — | 16/ 24/ 24 | Для крепления аксессуаров | ||
15 | Комплект для крепления аксессуаров (квадратная закладная гайка М6; винт М6х12; пластиковая шайба) | 20/ 20/ 40 | 20/ 20/ 40 | Для крепления аксессуаров | ||
16 | Регулируемые ножки | 4 | 4 | |||
17 | Высокопрочные 2" ролики | 4 | 4 | |||
18 | Винт M6х10 с крестообразным шлицем | 16 | 16 | Для крепления роликов |
Ведомость комплектации коробки № 2 «Передняя и задняя двери»
Ширина шкафа | 600 мм | 800 мм | Примечания | |||
---|---|---|---|---|---|---|
Вариант исполнения дверей шкафа | AS | DD | AS | DD | ||
1 | Передняя дверь | 1 | 1 | Система запирания дверей (ручка, тяги) устанавливается самостоятельно | ||
2 | Задняя дверь | 1 | 1 | |||
3 | Система запирания дверей (ручка, тяги, крепеж) | 2 | 2 |
Ведомость комплектации коробки № 3 «Каркас (передняя рама)»
Ширина шкафа | 600 мм | 800 мм | Примечания | |||
---|---|---|---|---|---|---|
Вариант исполнения дверей шкафа | AS | DD | AS | DD | ||
1 | Передняя рама каркаса | 1 | 1 | |||
2 | 19" монтажный профиль | 2 | 2 |
Ведомость комплектации коробки № 4 «Каркас (задняя рама)»
Ширина шкафа | 600 мм | 800 мм | Примечания | |||
---|---|---|---|---|---|---|
Вариант исполнения дверей шкафа | AS | DD | AS | DD | ||
1 | Задняя рама каркаса | 1 | 1 | |||
2 | 19" монтажный профиль | 2 | 2 |
Ведомость комплектации коробки № 5 «Боковые панели»
Ширина шкафа | 600 мм | 800 мм | Примечания | |||
---|---|---|---|---|---|---|
Вариант исполнения дверей шкафа | AS | DD | AS | DD | ||
1 | Съемная боковая панель | 2 | 2 | |||
2 | Замок боковой панели | 2 | 2 |
Ведомость комплектации коробки № 64 «Вертикальный кабельный организатор»
Ширина шкафа | 600 мм | 800 мм | Примечания | |||
---|---|---|---|---|---|---|
Вариант исполнения дверей шкафа | AS | DD | AS | DD | ||
1 | Вертикальный кабельный организатор | — | 2 | В шкафах шириной 600 мм компонент не используется |
____________
1) Исполнение AS – передняя дверь стеклянная (с металлическими боковинами); задняя металлическая сплошная
2) Исполнение DD – передняя и задняя двери металлические перфорированные 75% (обе двери распашные)
3) Количество зависит от высоты шкафа: <32U (менее)/ =32U (равно)/ >32U (более)
4) Коробка № 6 поставляется только к шкафам шириной 800 мм
_________________________________________________________________________________________________________________________________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления. Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.
