Инструкция по сборке шкафа TTC

ШАГ 1

Для работы вам понадобятся (Данные детали входят в стандартную комплектацию шкафа):

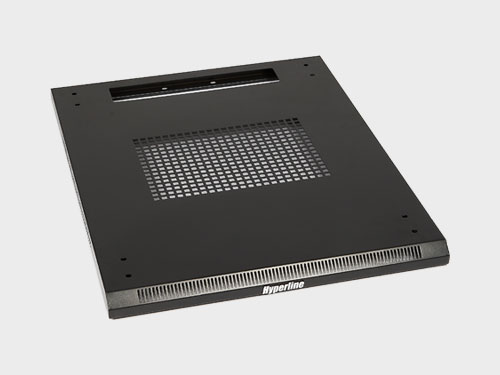

Верхняя панель
Верхняя панель

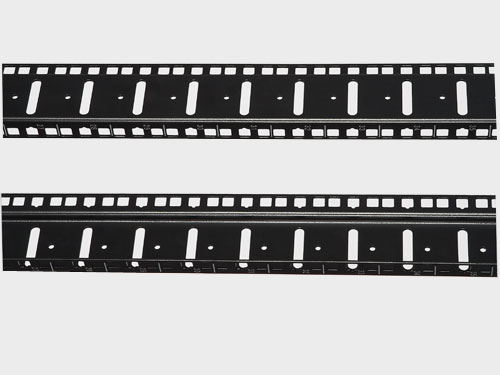

19 монтажный профиль
19" монтажный
профиль

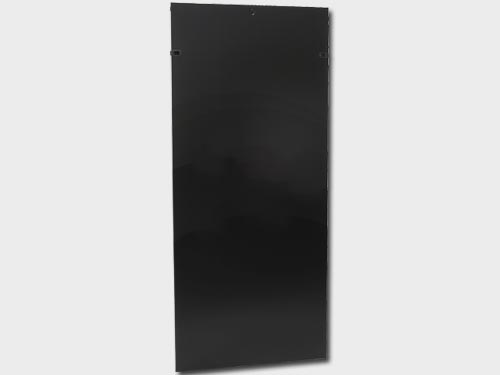

Съемная боковая панель
Съемная боковая
панель

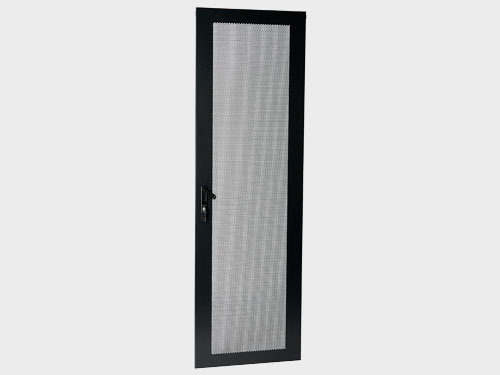

Передняя дверь, стальная с перфорацией
Передняя дверь,
стальная с перфорацией
Задняя дверь, стальная с перфорацией
Задняя дверь, стальная
с перфорацией

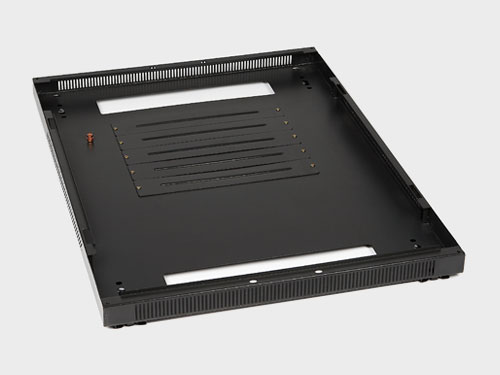

Нижняя панель
Нижняя панель

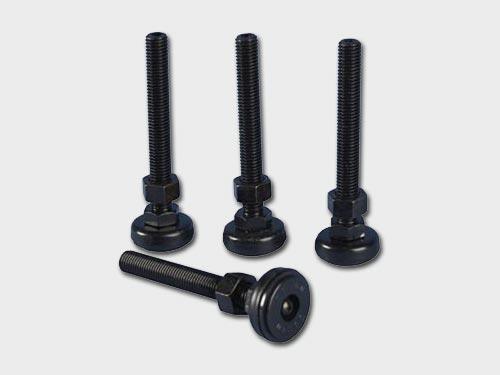

Регулируемые ножки
Регулируемые ножки

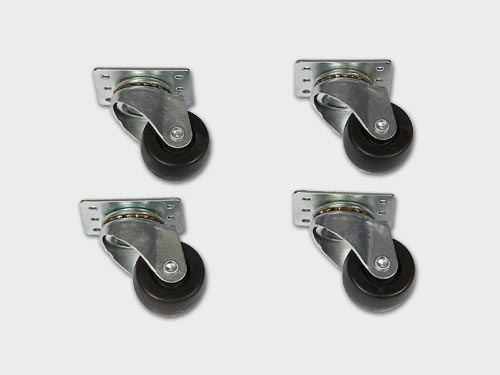

2 ролики
2" ролики

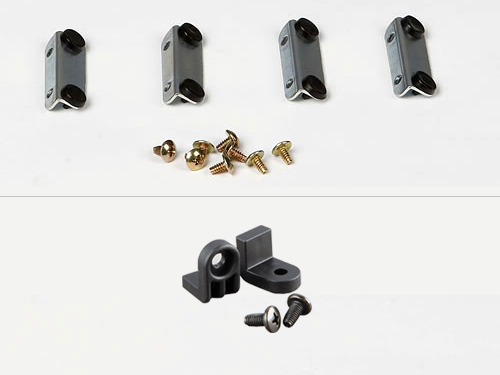

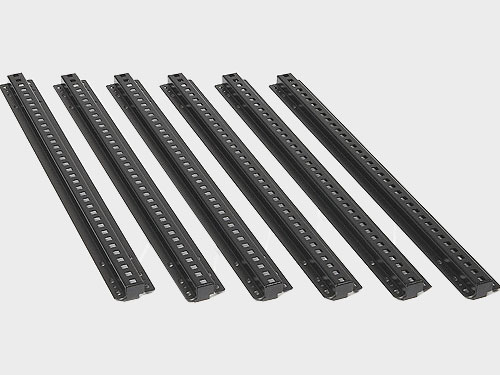

Уплотнитель боковой панели
Уплотнитель боковой
панели

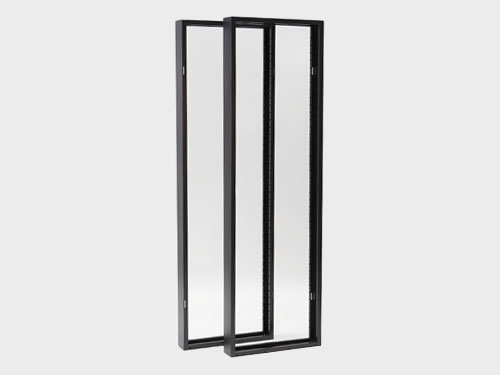

Вертикальные рамы
Вертикальные рамы

Поперечный профиль
Поперечный профиль

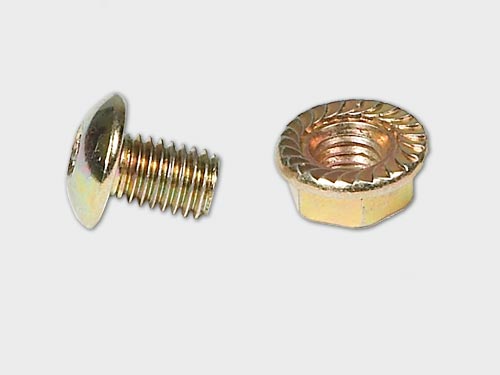

Крепежный набор (болт с гайкой)
Крепежный набор
(болт с гайкой)

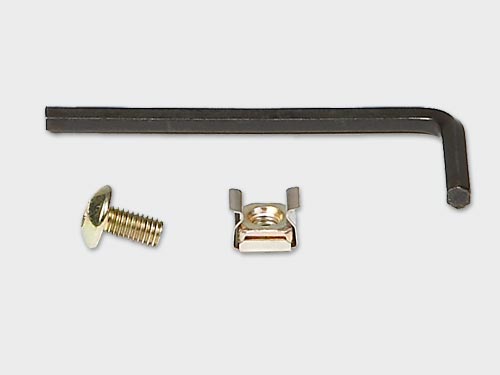

Крепежный набор с шестигранным ключом
Крепежный набор с шестигранным ключом

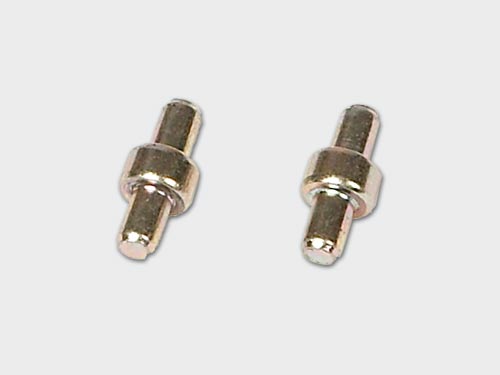

Шарнир двери
Шарнир двери


ШАГ 2

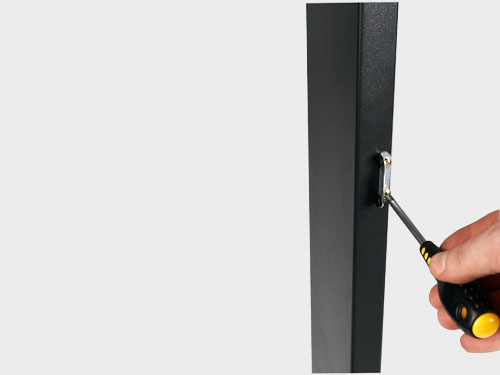

Устанавливаем боковые уплотнители старой модели на вертикальные рамы.


ШАГ 2a

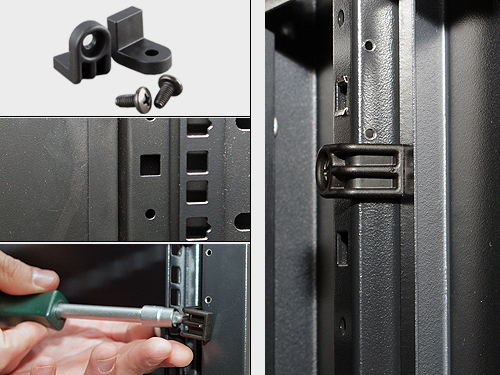

Устанавливаем боковые уплотнители новой модели на вертикальные рамы. Установка уплотнителя нового образца производится в круглое технологическое отверствие с внутренней стороны вертикальной рамы. Винт М6*16.

Боковые уплотнители новой модели на вертикальные рамы


ШАГ 3

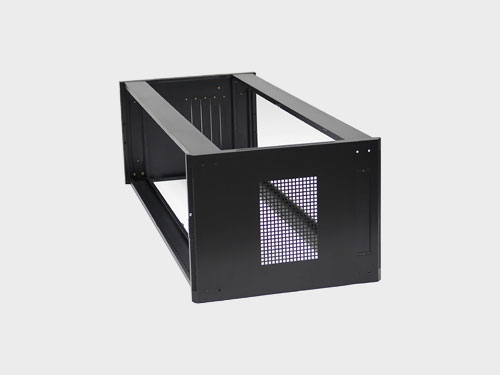

На нижнюю панель устанавливаем вертикальные рамы. Уплотнители боковых панелей должны быть внутри шкафа. Закрепляем их при помощи крепежного набора (болт с гайкой).


ШАГ 4

Устанавливаем верхнюю панель. Закрепляем ее при помощи крепежного набора (болт с гайкой)

Верхняя панель


ШАГ 5

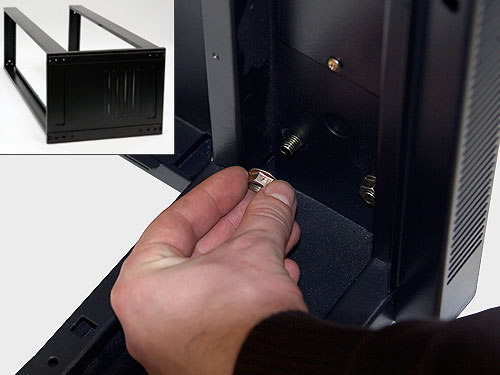

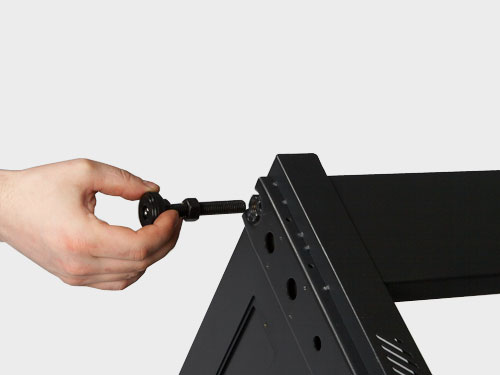

В нижнюю панель устанавливаем регулируемые ножки.


ШАГ 6

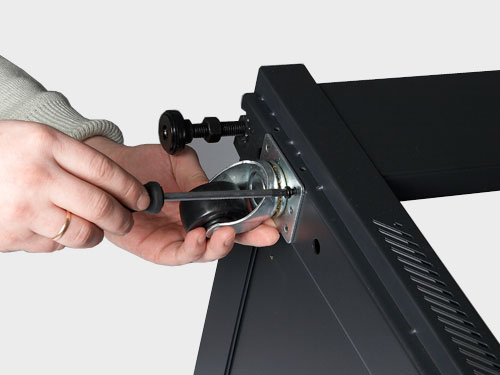

На нижнюю панель устанавливаем 2" ролики, закрепляем винтами


ШАГ 7

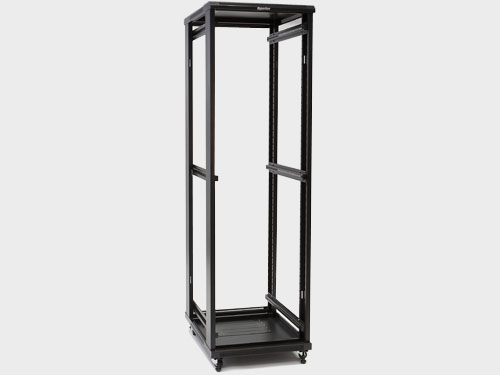

На боковые стороны шкафа устанавливаем по три поперечных профиля. Закрепляем их при помощи крепежного набора.


ШАГ 8

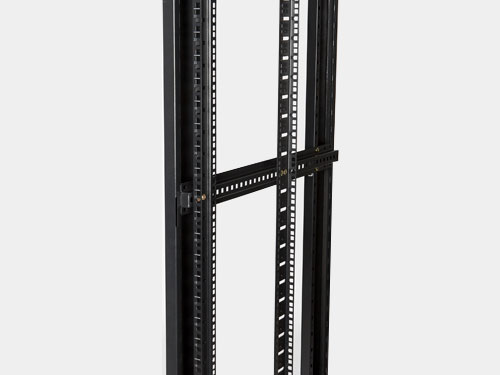

На поперечные профили устанавливаем 19" монтажные профили. Закрепляем их при помощи крепежного набора. 19" монтажные профили устанавливаются с учетом глубины полок


ШАГ 8a

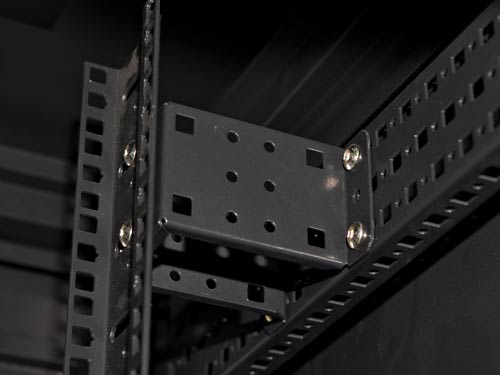

Установка дистанцирующих кубиков (для шкафов шириной 800 мм).


ШАГ 9

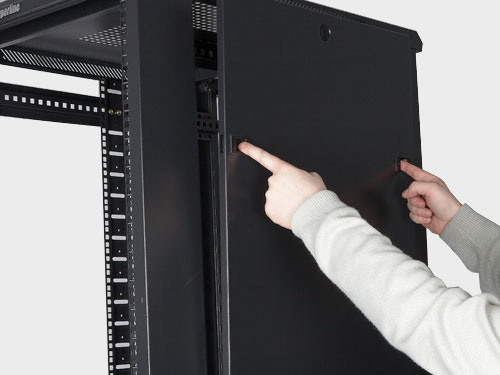

Устанавливаем боковые панели.

Боковые панели


ШАГ 10

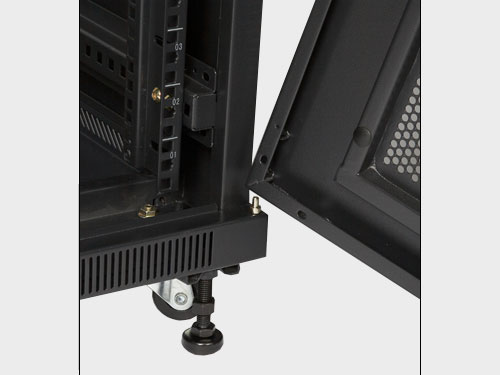

Устанавливаем перфорированную переднюю дверь. Устанавливаем шарнир двери в нижний угол каркаса и ставим на него дверь.


ШАГ 11

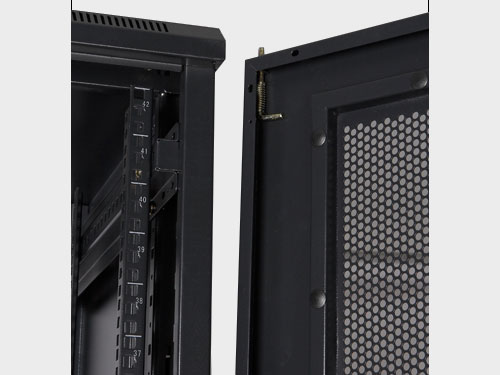

Отжимая верхний шток, устанавливаем дверь. Задняя перфорированная дверь устанавливается аналогичным способом.


ШАГ 12

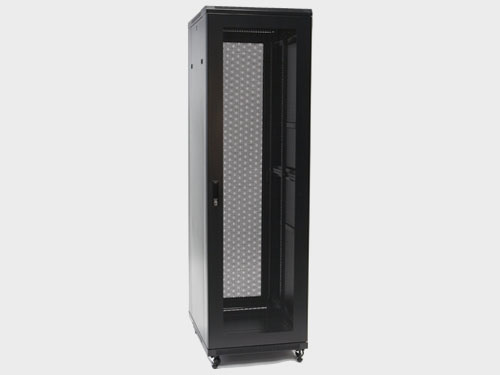

Шкаф в собранном виде
