Руководство по сборке шкафа TTR

ШАГ 1

Проверьте наличие всех компонентов

Комплект ttr
Верхняя панель
Верхняя панель - 1 шт.
Рама каркаса
Рама каркаса (передняя и задняя) - 2 шт.
Горизонтальный монтажный профиль
Горизонтальный монтажный профиль -4/6/6 шт. 1)
19-дюймовый монтажный профиль
19-дюймовый монтажный профиль - 4 шт.
Крепление для 19-дюймового профиля
Крепление для 19-дюймового профиля (только для шкафов шириной 800 мм) - 8/12/12 шт. 1)
Сьемная боковая панель
Сьемная боковая панель
2 шт.
Передняя дверь
Передняя дверь (металлическая перфорированная) - 1 шт.
Усиливающий профиль
Усиливающий профиль (только для шкафов шириной 800 мм.) - 2 шт.
Нижняя панель
Нижняя панель - 1 шт.
Ролики
Ролики (колесики) - 4 шт.
Регулируемые ножки
Регулируемые ножки - 4 шт.
Задняя дверь
Задняя дверь (металлическая перфорированная) - 1 шт.
Вертикальный кабельный организатор
Вертикальный кабельный организатор (только для шкафов шириной 800 мм)
2 шт.
Разделяющая планка
Разделяющая планка (только для шкафов с боковыми панелями из двух частей)
2 шт.
Комплект заземления
Комплект заземления (кабели, гайки, шайбы): 1 шт.
Щеточный кабельный ввод
Щеточный кабельный ввод:
1 шт.
Комплект для крепления щеточного ввода
Комплект для крепления щеточного ввода (винт М4х8 + гайка фланцевая М4): 2шт.
Замок боковой панели
Замок боковой панели: 2 шт. (для цельных панелей) или 4 шт. (для панелей, состоящих из двух частей)
Виброгаситель боковой панели
Виброгаситель боковой панели (только для шкафов высотой от 32U при глубине 600 мм): -/4/4 шт.
Система запирания дверей
Система запирания дверей (ручка двери, механические тяги, крепеж):2шт.
Винт и гайка
Винт М8х12 + гайка фланцевая М8: 16 шт.
Винт и гайка
Винт М6х12 + гайка фланцевая М6: 8/12/12 шт.
Виброгаситель боковой панели
Винт М5х10: 24-116 шт. 2)
Винт М6х10: 16 шт.
Комплект для крепления
Комплект для крепления аксессуаров (винт М6х12 + гайка закладная М6 + шайба металлическая): 20/20/40 шт.1)

————————————

1) Количество зависит от высоты шкафа: <32U (менее)/=32U (равно)/>32U (более).
2)Количество крепежных элементов зависит от ширины и высоты шкафа.

ШАГ 2

Сборка каркаса

Соедините переднюю и заднюю рамы каркаса Рама каркаса с нижней панелью шкафа Нижняя панель (панель-пол). Используйте по одному винту М8х12 с фланцевой гайкой для каждой точки соединения.

Вначале вставляйте винты в отверстия, которые находятся ближе к центру шкафа; затем в отверстия, которые ближе к краю шкафа. Каждый винт затягивайте гайкой.

Соединение рамы каркаса
Фиксация панели

Таким же образом зафиксируйте к рамам каркаса Рама каркаса верхнюю панель шкафа Верхняя панель(панель-крыша).

В комплекте имеется один* щеточный кабельный ввод. Для его установки удалите выламываемую заглушку. Используйте два винта М4х8 с гайками.
————————————
* Дополнительные кабельные вводы можно заказать отдельно.

Установите между передней и задней рамами каркаса разделяющие планки Разделяющая планка (относится только к шкафам, у которых боковые панели состоят из двух частей). Каждая планка крепится четырьмя винтами М5х10. Положение планок выбирается соответственно высоте боковых панелей, состоящих из двух частей.

Pазделяющие планки

ШАГ 3

Установка роликов и регулируемых ножек

При помощи 16 винтов М6х10 закрепите четыре ролика Ролики к нижней панели шкафа. Проверьте затяжку соединений. Затем вкрутите регулируемые ножки Регулируемые ножки, зафиксируйте их гайками.

Ролики

ШАГ 4

Установка горизонтальных монтажных профилей

Каждый горизонтальный профиль Горизонтальный монтажный профиль фиксируется к каркасу четырьмя винтами М5х10. Обратите внимание, что V-образная прорезь должна быть направлена в сторону нижней панели.

V-образная прорезь

ШАГ 5

Установка усиливающих профилей (только для шкафов шириной 800 мм.)

При помощи винтов М5х10 закрепите к нижней панели усиливающие профили Усиливающий профиль. Для каждого профиля используйте по четыре винта.

Усиливающие профили

ШАГ 6

Установка 19-дюймовые монтажные профили.

В шкафах шириной 600 мм 19-дюймовые монтажные профили 19-дюймовый монтажный профиль фиксируются непосредственно к горизонтальным монтажным профилям Горизонтальный монтажный профиль винтами М6х12 и фланцевыми гайками, а в шкафах шириной 800 мм для их установки применяют такие вспомогательные компоненты, как крепления для 19-дюймовых монтажных профилей Крепление для 19-дюймового профиля.

Монтажные профили

Каждое крепление для 19-дюймовых монтажных профилей Крепление для 19-дюймового профиля фиксируется четырмя винтами М5х10*.
————————————
* Возможен также вариант крепления двумя винтами М6х12 и закладными гайками.

В шкафах шириной 800 мм 19-дюймовые монтажные профили фиксируются винтами М6х12 и фланцевыми гайками.

ШАГ 7

Установка вертикальных кабельных организаторов (только для шкафов шириной 800 мм)

Вертикальные кабельные организаторы Вертикальный кабельный организатор фиксируются винтами М5х10 в два боковых отверстия в креплениях для 19-дюймовых монтажных профилей Крепление для 19-дюймового профиля.

Вертикальные кабельные организаторы

ШАГ 8

Установка передней и задней двери

Передние и задние распашные двери Передняя дверь, Задняя дверь поставляются с неустановленными ручками (с замками). Вначале соберите систему запирания* на основе механических тяг с фиксацией закрытия двери в трех точках. Затем приступайте к установке дверей.

Передняя и задняя дверь

————————————
* Схема сборки системы запирания распашных дверей предоставляется на отдельном листе.

Установка двери

Вначале вставьте нижний шток* в отверстие в основании шкафа, затем зафиксируйте дверь вверху - для этого отожмите верхний подпружиненный стержень, установите и зафиксируйте дверь.
————————————
* При необходимости под нижний шток можно подложить шайбу.

ШАГ 9

Установка боковых панелей

Используя винты М5х10, установите виброгасители боковых панелей (только для шкафов глубиной 600 мм, имеющих высоту от 32U). Вставьте боковую панель Сьемная боковая панель сначала внизу, а затем прижмите ее вверху, фиксируя закрытие двумя защелками.

Цельные боковые панели
Боковые панели из двух частей

В шкафах высотой менее 32U, а также глубиной 600 мм (независимо от высоты), применяются цельные боковые панели.

В шкафах высотой от 32U (кроме шкафов глубиной 600 мм) боковые панелисостоят из двух частей.

ШАГ 10

Установка шкафа на место эксплуатации

Используя линейку с функцией уровня, компенсируйте регулируемыми ножками неровности пола и установите шкаф в вертикальное положение. Зафиксируйте гайки на ножках до упора.

Установка шкафа

Внимание! В стационарном состоянии шкафа ролики не должны оставаться под нагрузкой. То есть стационарно шкаф должен опираться на ножки, а при перемещении используются ролики.

ШАГ 11

Подключение заземления

Заземляющие провода с одной стороны оконцованы разьемными соединителями, а с другой - наконечниками с кольцом.

Заземляющие провода

Нижняя и верхняя панели оснащены резьбовыми шпильками; подключите к ним наконечники с кольцом. Установите шайбы, затяните гайки.

Боковые панели и двери оснащены ножевыми клеммами; подключите к ним концы проводов с разьемными соединителями.

На завершающем этапе подключите шкаф к обшей системе заземления.

В верхней и нижней панелях предусмотрены выламываемые заглушки* для установки кабельных вводов и вентиляторных модулей.
————————————
* Количество выламываемых заглушек зависит от модели (размеров) шкафа.

Заглушки

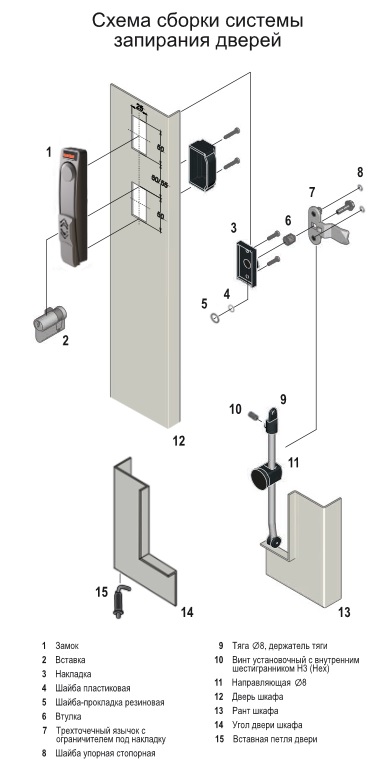

Схема сборки системы запирания дверей

Схема сборки

1 Замок
2 Вставка
3 Накладка
4 Шайба пластиковая
5 Шайба-прокладка резиновая
6 Втулка
7 Трехточечный язычок с ограничителем под накладку
8 Шайба упорная стопорная

9 Тяга Ø8, держатель тяги
10 Винт установочный с внутренним шестигранником Р3 (Нех)
11 Направляющая Ø8
12 Дверь шкафа
13 Рант шкафа
14 Угол двери шкафа
15 Вставная петля двери
