Каталог
Разъемы

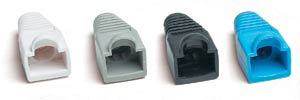

Модульные разъемы Hyperline - продукция гарантированно высокого качества. Компания Hyperline разрабатывает и производит разъемы различных типов: RJ-11 и RJ-12 - для систем телефонии и передачи данных, RJ-45 и RJ-50 - для компьютерных сетей, BNC и PAL - для соединения коаксиального кабеля, Telco - для коммутации автоматизированных телефонных станций, а также защитные изолирующие колпачки, соединительные и переходные адаптеры.


Разъемы Hyperline позволяют осуществлять механическое соединение проводников как одного типа, так и разных. В зависимости от своего назначения разъемы могут иметь от одного до нескольких десятков или сотен контактов. Конструкция разъемов достаточно проста - корпус, группа контактов и кабельный ввод. Выпускаемые разъемы предназначены для эксплуатации в широком диапазоне температур, изготавливаются из высококачественных материалов и, как все другие изделия торговой марки Hyperline, проходят соответствующее тестирование на заводах компании. Контактная группа разъемов делается из металлов, обладающих хорошей проводимостью. Кроме того, контакты покрываются тонким слоем драгметаллов для улучшения проводимости.
Чтобы исключить возможность ошибочного подсоединения, разъемы оснащаются "ключами". Применительно к разъемам, ключ означает наличие различных выступов или выемок, которые позволяют осуществлять единственно правильное соединение штыря и гнезда.
Конструкция и электромеханические параметры разъемов отвечают требованиям соответствующих стандартов IEC.

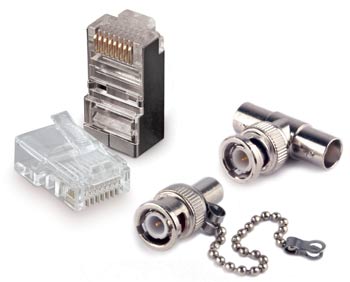

Модульные разъемы (вилки) серии RJ

Устанавливаются на кабель сечением 22-26 AWG с помощью обжимного инструмента. Аббревиатура RJ означает "Registered Jack" или "Стандартное Гнездо" и относится к конфигурациям, носящим общее название "Универсальных Кодов Классификации Сервиса" (Universal Service Ordering Codes) и описывающими семейство схем разводки телекоммуникационных интерфейсов USOC. Корпуса разъемов серии RJ производства Hyperline выполнены из прозрачного поликарбоната и соответствуют требованиям к пожарной безопасности UL 94-V0 (2). Разъемы серии RJ выпускаются с ножами-контактами различных конфигураций и с количеством контактов от 4 до 10. Для улучшения физических характеристик сплава фосфора и бронзы, на контакты вилок наносится золотое покрытие различной толщины. Количеством золота в напылении определяется категория разъема и долговечность эксплуатации. В телефонных RJ-разъемах и разъемах категории 3 используется напыление толщиной 3 микродюйма, в разъемах категории 5 и 6 используется напыление 50 микродюймов.

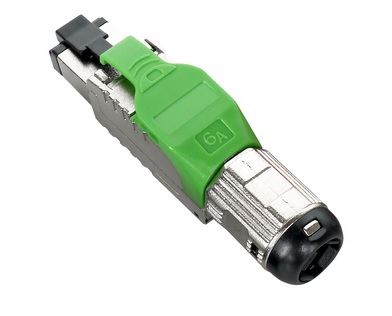

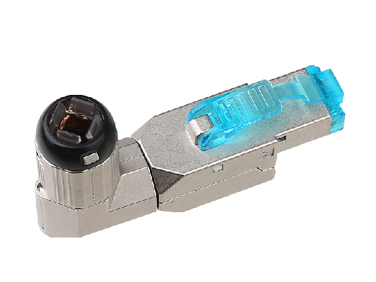

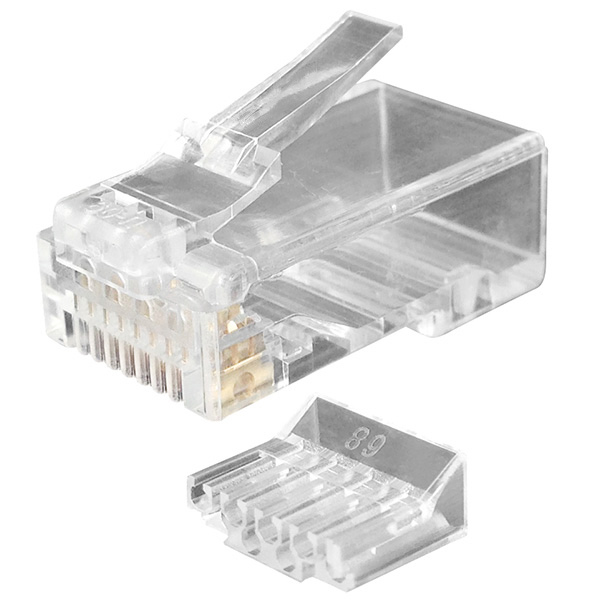

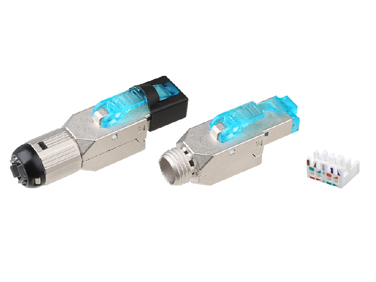

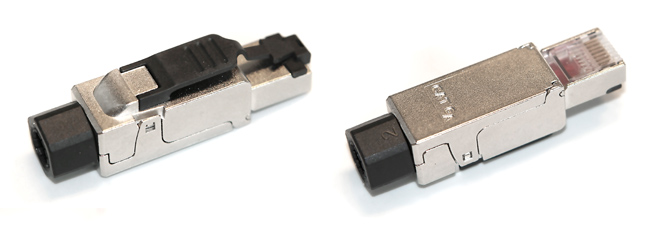

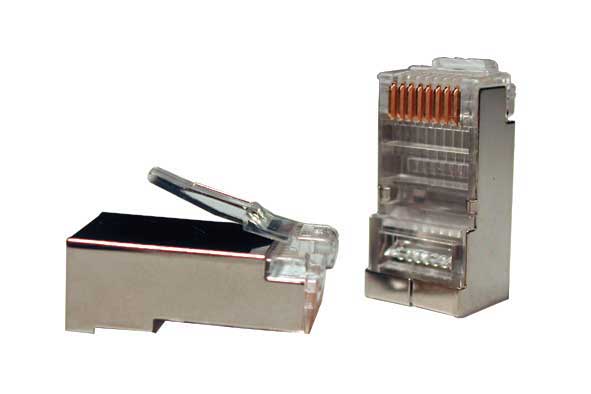

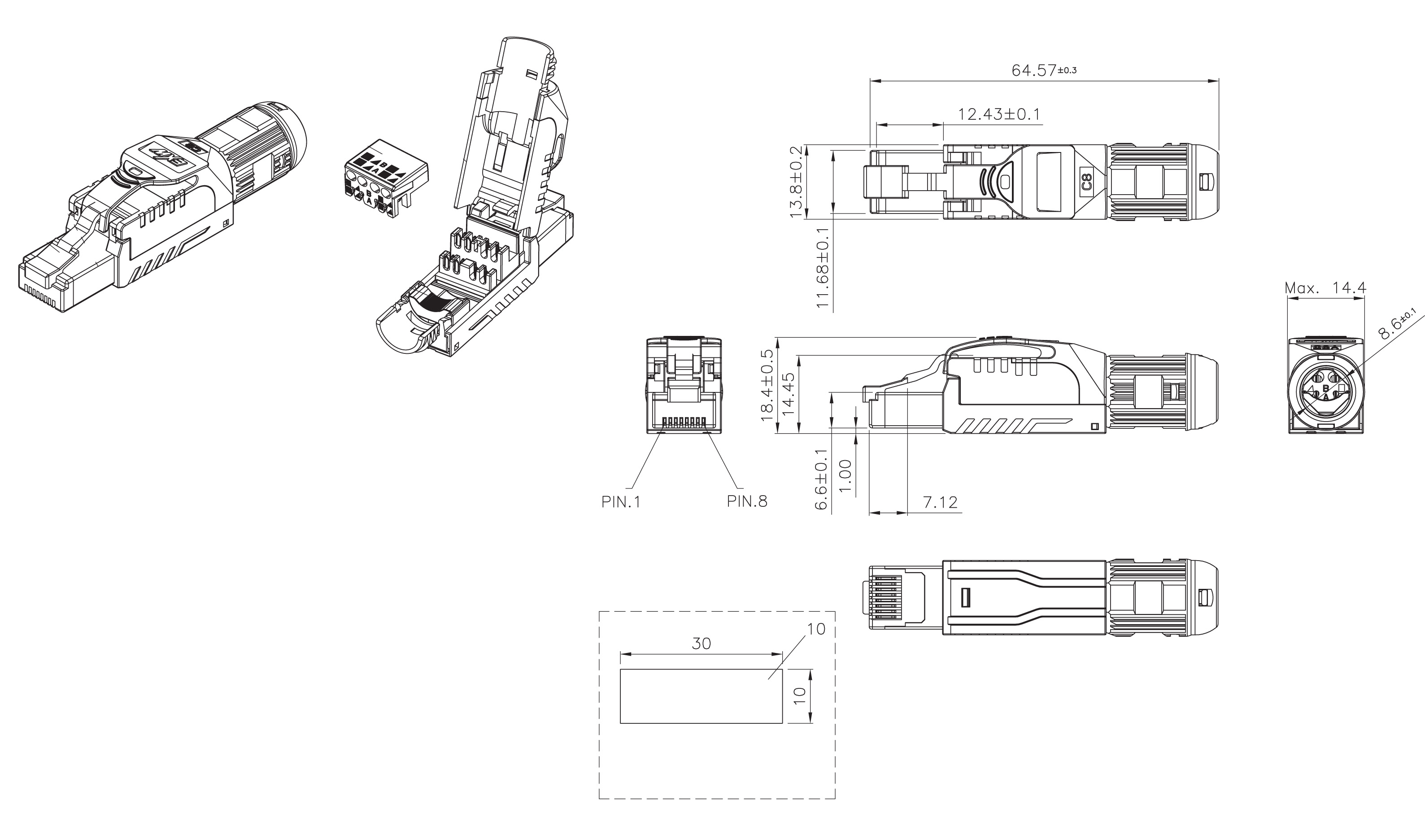

Для фиксации вилки RJ в ответной части предусмотрена специальная защелка, расположенная на корпусе разъема. Разъемы серии RJ производятся Hyperline в неэкранированном и экранированном исполнениях. Экранированные разъемы, в отличие от неэкранированных, имеют металлический кожух, который соединяется с экраном кабеля, и применяются для обеспечения правильного функционирования системы с соответствующим экранированным оборудованием (розетками, патч-панелями и др.). Также компания производит разъемы серии RJ с учетом предпочтений монтажников - со вставкой или без вставки. В разъемах без вставок кабель разводится непосредственно в самом разъеме, а потом обжимается специальным инструментом. В разъемах со вставкой разводка кабеля производится во вставке, затем вставка помещается в разъем, после чего выполняется обжимка контактов.

Разъемы серии RJ выпускаются следующих типов:

  1. Для телефонных сетей:
    • на 4 позиции и 4 контакта "4P4С" (RJ-11);
    • на 6 позиций: 2 -х контактные "6P2С" , 4-х контактные "6P4С", 6-ти контактные "6P6С" (RJ-12).
  2. Для компьютерных сетей:
    • на 8 позиций и 8 контактов "8P8С" (RJ-45);
    • на 10 позиций и 10 контактов "10P10С" (RJ-50).
  3. По форме присоединяемого кабеля:
    • для круглого кабеля (многожильного, одножильного и универсальные);
    • для плоского кабеля (одножильного и универсальные).

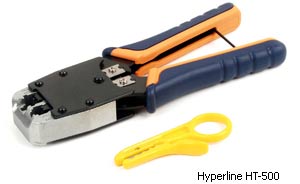

Все разъемы RJ допускают однократную установку и для их обжима необходим специальный инструмент. Для всех вилок серии RJ компания Hyperline выпускает ответные части (модульные гнезда). Компания Hyperline предлагает для телекоммуникационных сетей простые и надежные в применении модульные разъемы, обеспечивающие высокую скорость передачи данных.

BNC разъемы Hyperline применяются в системах видеонаблюдения, для подключения радиоэлектронных устройств. Компания Hyperline выпускает BNC разъемы для различного типа соединений, а также защитные колпачки для изоляции (BNC - сокращение от Bayonet Neill Concelman - тип разъемов, предназначенный для соединения коаксиального кабеля). Разъемы серии BNC используются с кабелями диаметром до 7 мм. Разъемы имеют никелированный металлический корпус, защищающий внутренний контакт. Центральный контакт покрыт золотым напылением. Величина потерь в BNC разъемах составляет не более 0,3 дб. BNC разъемы стыкуются с помощью байонетного замка и разработаны для сетей сопротивлением 50 Ом до 4GHz, 75 Ом до 1 GHz.

Разъемы серии BNC выпускаются следующих типов:

  • BNC - обжимается на конце кабеля либо припаивается;
  • BNC-F - c резьбовым креплением;
  • BNC-Т - соединяет сетевой кабель с сетевой платой компьютера в стандарте 10BASE2;
  • BNC-I - применяются для сращивания двух отрезков тонкого коаксиального кабеля.

PAL разъемы Hyperline применяются в системах телевизионного вещания для соединения компонентов системы и передачи аудио- видеосигналов. Компания Hyperline выпускает винтовые и накручивающиеся PAL разъемы, предназначенные для соединения коаксиального кабеля. Разъемы имеют никелированный металлический корпус, защищающий внутренний разъем кабеля.

25-ти парные разъемы TELCO производства компании Hyperline применяется для подключения большого количества контактов в одной точке коммутации, например, для подключения кабеля на АТС. Монтаж кабеля в разъеме осуществляется обжимом при помощи специального инструмента. Разъемы TELCO поставляются в корпусе из АБС-пластика и в вариантах исполнения female и male. Разъёмы серии TELCO используются с кабелями диаметром до 10 мм. На фосфорно-бронзовые контакты вилок нанесено золотое покрытие.
Разъемы Hyperline находят широкое применение и обеспечивают высокую надежность и долговечность соединений.

Примеры монтажа разъемов:

Hyperline RJ-12, телефонный
Hyperline RJ-45, категории 5, patch, со вставкой
Hyperline RJ-45, категории 5, solid, экранированный, со вставкой
Hyperline RJ-45, категории 5, универсальный
Hyperline RJ-45, категории 5, универсальный, экранированный
Hyperline RJ-45, категории 5, универсальный, со вставкой
