Кабель разъемом RJ-45, кат. 5, экран., под одножильный кабель (solid)
Шаг 1

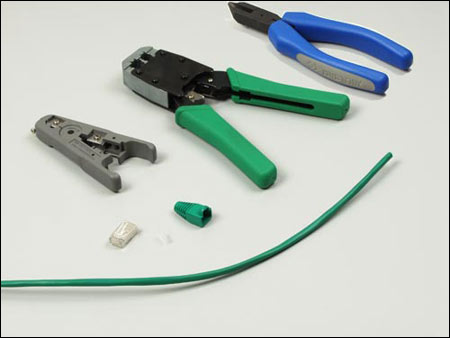

Для работы Вам понадобятся: Разъем Hyperline PLUG-8P8C-SV-C5, RJ-45 категории 5, экранированный, под одножильный кабель (solid); колпачок изолирующий RJ-45 Hyperline Boot-GN, кабель Hyperline витая пара FTP, категория 5e, 4 пары, solid FTP4-C5E-SOLID-GY, устройство обжимное для RJ-45, RJ-12, профессиональное
Шаг 2

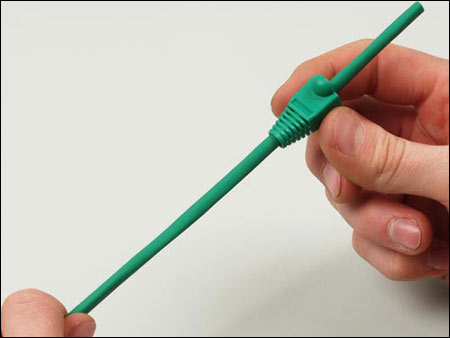

Отрежьте на необходимую для изготовления патч-корда длину 4-парный экранированный кабель Hyperline, категории 5e, solid и наденьте изолирующий колпачок Hyperline. Колпачки защищают кабель от перегибов, а пластиковые замочки разъемов от поломки при частых перекоммутациях.
Шаг 3

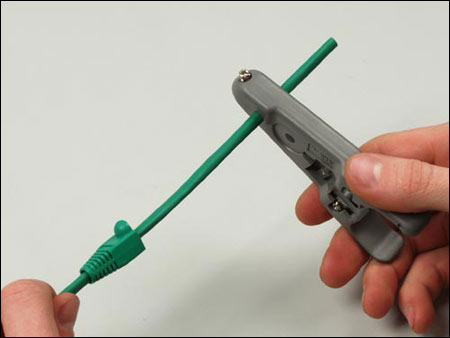

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого устройством для зачистки и обрезки витой пары Hyperline HT-S501A надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как минимум на 20 мм.
Шаг 4

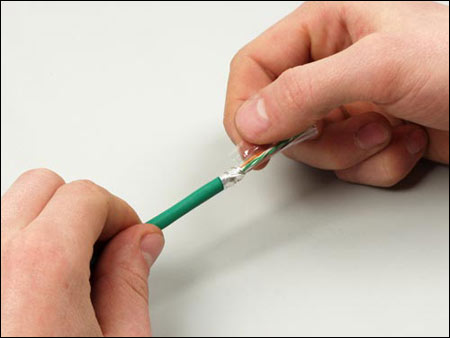

Разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга является экраном, а провод из луженой меди служит в качестве проводника для обеспечения надежного контакта экрана с разъемом и розетками.
Шаг 5

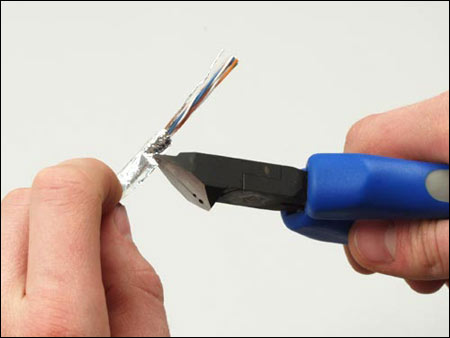

Срежьте ножницами лишнюю часть оболочки с фольгой, оставив около 1,5 см.
Шаг 6

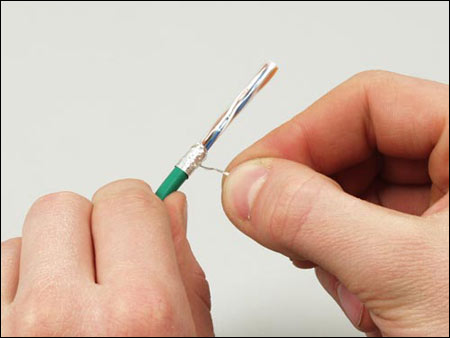

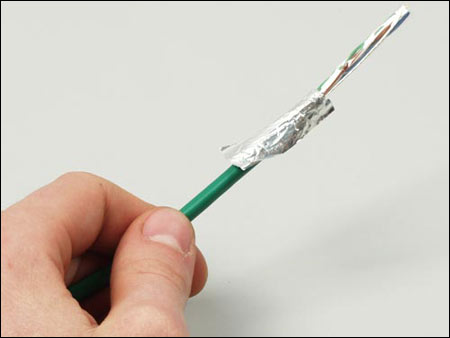

Накрутите на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.
Шаг 7
Удалите защитную ленту.
Шаг 8

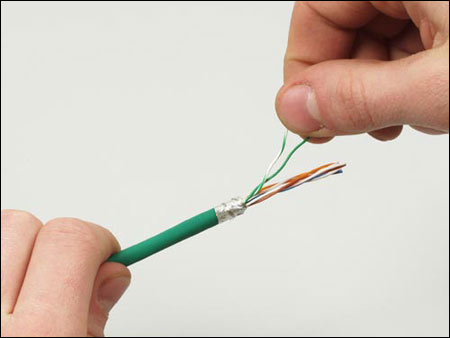

Для того чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.
Шаг 9
Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников. С помощью кримпера Hyperline HT-500 подрежьте проводники на расстояние около 14 мм от края оболочки кабеля (расстояние может меняться в зависимости от типа разъема).
Шаг 10
Разложите проводники в направляющих каналах вставки в том порядке цветов, который соответствует выбранному варианту разводки. Одна из наиболее распространенных последовательностей монтажа проводников в разъемах - TIA-T568B (слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый; бело-коричневый, коричневый). Во время укладки проводников вставку рекомендуется продвинуть максимально близко к оболочке кабеля. При необходимости проводники витой пары надо еще раз подрезать, выравнивая срез по краю вставки.
Шаг 11

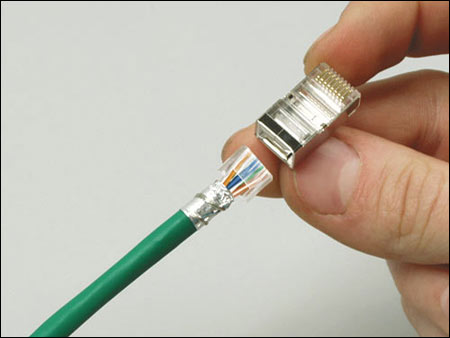

Поместите вставку в корпус разъема до упора. Разъем держите ключом-фиксатором вниз. Отличительным признаком разъемов со вставкой является увеличение глубины захода оболочки кабеля в корпус разъема до 12 мм (для классических конструкций это значение составляет 6-8 мм). После того, как вставка плотно вошла в корпус, при взгляде с торца должно быть видно, как жилы всех проводников равномерно упираются в пластик разъема.
Шаг 12

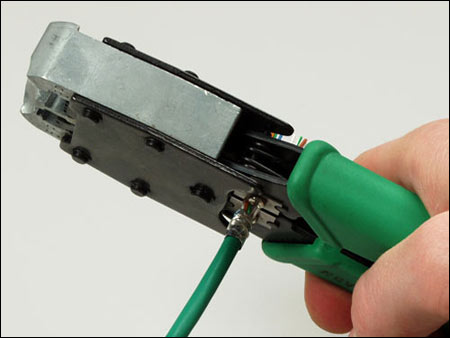

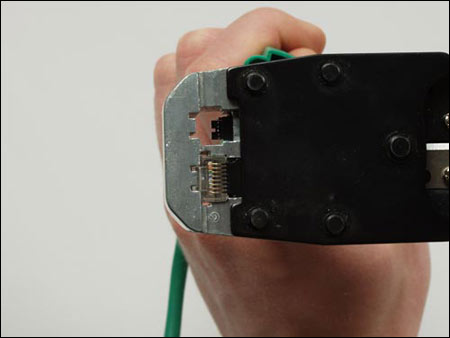

Для соединения витых пар с ножами разъема используйте профессиональный обжимной инструмент Hyperline HT-500. Если до начала терминирования ножи-контакты выступают за пределы корпуса разъема, то в процессе обжима они вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек, создавая электрический контакт.
Шаг 13

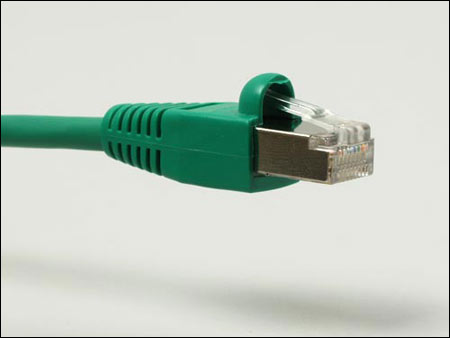

Наденьте на разъем защитный колпачок Hyperline.
Шаг 14

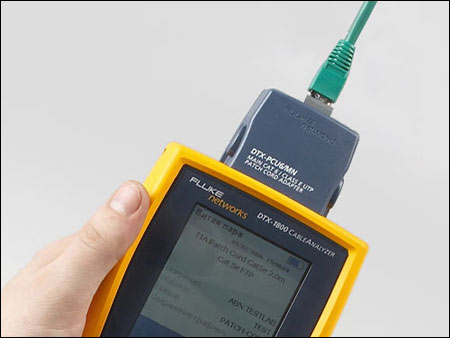

После терминирования кабеля с обоих концов, патч-корд необходимо протестировать.
Шаг 15

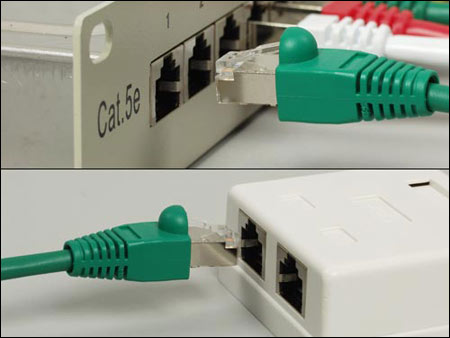

Экранированные патч-корды используются вместе с экранированным оборудованием соответствующей категории.
