Экранированная настенная розетка кат. 5e

Шаг 1

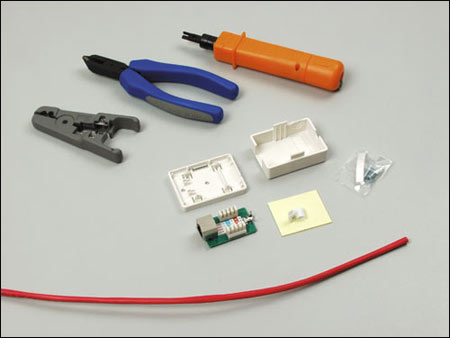

Для монтажа вам понадобятся: экранированная розетка Hyperline RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, Hyperline 4-парный кабель FTP, категория 5e, одножильный, пластиковые маркеры Hyperline OM-8.

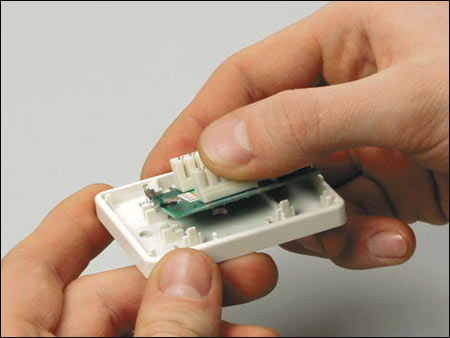

Шаг 2

Розетка поставляется в разобранном виде. Необходимо присоединить печатную плату с коннектором, экранированным разъемом (портом) и зажимным кольцом к основанию корпуса розетки.

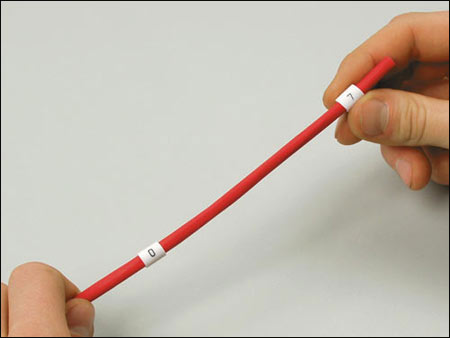

Шаг 3

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.

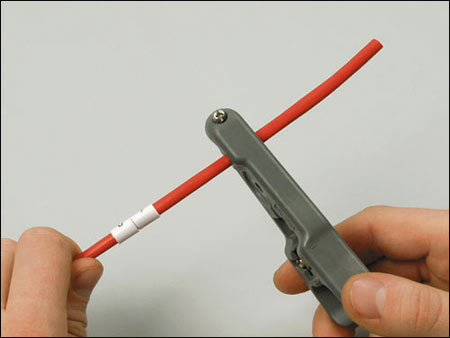

Шаг 4

Выполните кольцевую подрезку оболочки кабеля и снимите верхнюю изоляцию. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.

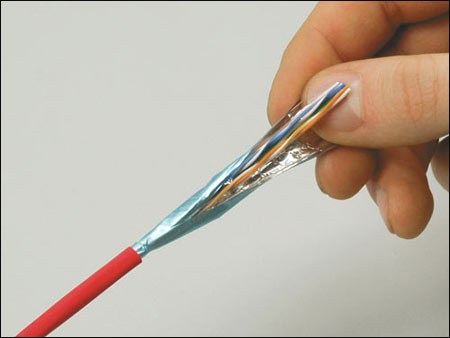

Шаг 5

Снимите верхнюю изоляцию, не повредив экран из фольги, расположенный под оболочкой. Экран существенно уменьшает межкабельные наводки.


Шаг 6

Разверните фольгу и загните ее вниз на внешнюю изоляцию.

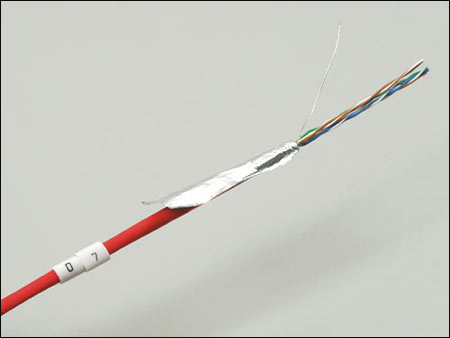

Шаг 7

Обмотайте дренажный провод вокруг фольги. Дренажный провод из луженой меди выравнивает электрические потенциалы экранирующей фольги по всей длине кабеля.

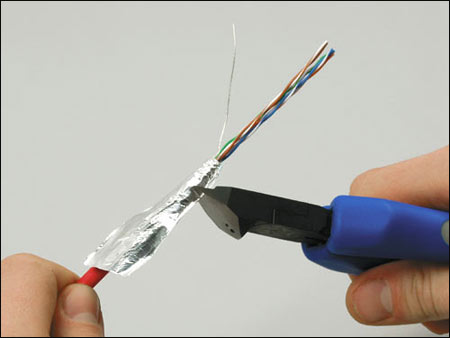

Шаг 8

Срежьте кусачками лишнюю часть фольги, оставив примерно 1,5 см для осуществления контакта.

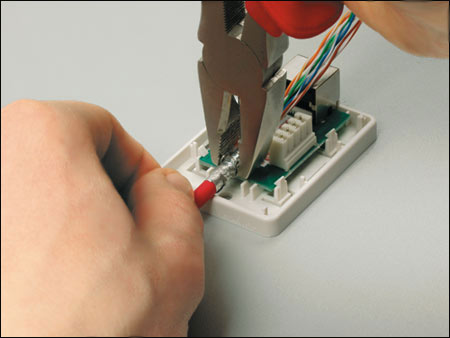

Шаг 9

Заведите кабель на IDC модуль розетки. Зажим модуля должен соприкасаться с фольгой и дренажным проводом. Для обеспечения наилучшего контакта зафиксируйте кабель в зажиме плоскогубцами.

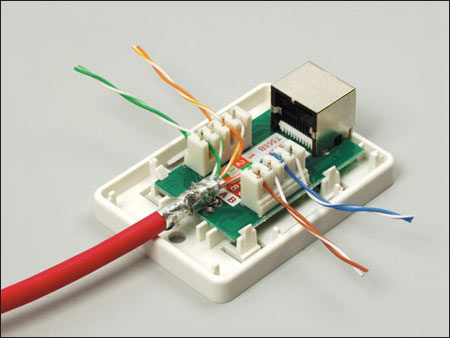

Шаг 10

Витые пары разложите по цветовой маркировке на печатной плате модуля в соответствии с выбранным вариантом T568A или T568B. При применении метода IDC не нужно зачищать изоляцию жил.


Шаг 11

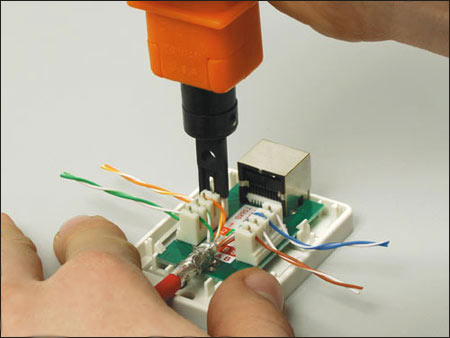

Устройством для заделки витой пары Hyperline HT-3140 надавите на проводники до упора. При этом нож модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт.


Шаг 12

Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив.
Внешняя розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора.
