Экранированный модуль Hyperline серии KJNE (SH) инструментом для быстрой заделки HT-KJNE-TOOL

Шаг 1

Для монтажа Вам понадобятся следующие компоненты:

  1. Инструмент для зачистки и обрезки витой пары Hyperline HT-S501A;
  2. Инструмент NE-TOOL для быстрой заделки модулей серии KJNE Hyperline HT-KJNE-TOOL;
  3. Экранированный модуль Keystone Jack KJNE, категория 5е Hyperline KJNE-8P8C-C5E-90-SH-F-WH;
  4. Кабель F/UTP, категория 5у, 4 пары, одножильный (24 AWG) Hyperline FTP4-C5E-SOLID-GY.

  Для монтажа

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Следует удалить лишь такое количество оболочки, которое требуется для удобства оконцовки. Установите инструмент для обрезки внешней оболочки примерно на 30 мм от края.


Шаг 2

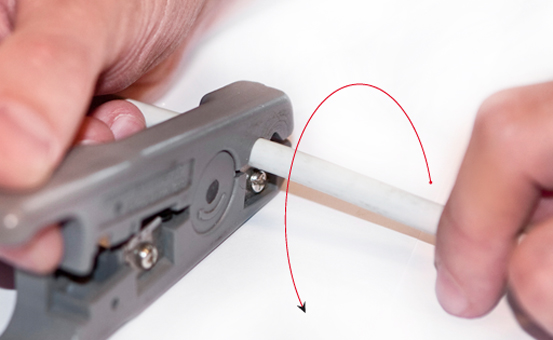

Проверните инструмент для обрезки внешней оболочки на 180 градусов, не нажимая при этом на рукоятки, чтобы надрезать только внешнюю оболочку кабеля и не повредить экран-фольгу.


Используется инструмент Hyperline HT-S501A


Шаг 3

Снимите отрезанную часть внешней оболочки.


Шаг 4

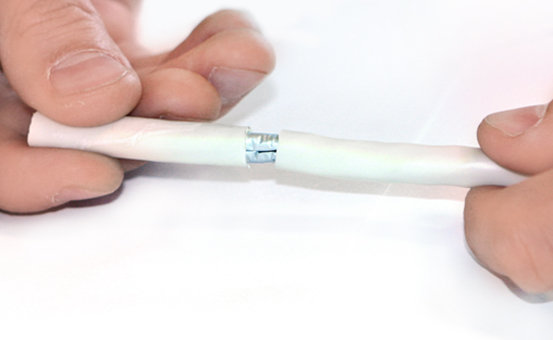

Проверьте целостность экрана в месте надреза внешней оболочки.


Шаг 5

Обрежьте рипкорд.


Шаг 6

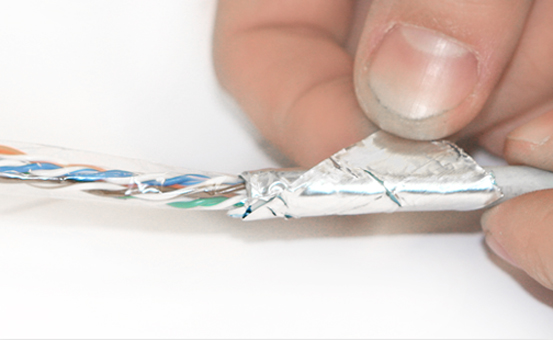

Разверните экран-фольгу и загните ее вниз на внешнюю оболочку.


Шаг 7

Аккуратно оберните экран-фольгу вокруг внешней оболочки.


Шаг 8

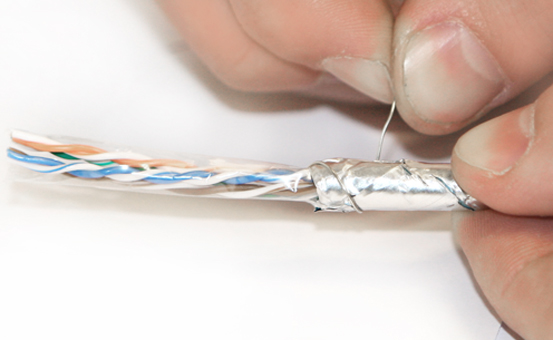

Обмотайте экран-фольгу дренажным проводом.

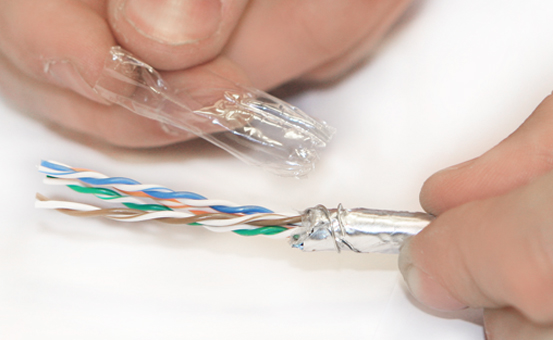

Шаг 9

Удалите защитную пленку с витых пар.


Шаг 10

Подготовьте витые пары для заделки в модуль, ориентируясь по цветовой схеме разводки T568A или T568В. Для достижения оптимальных характеристик передачи необходимо сохранить максимальную целостность свития пар.


Шаг 11

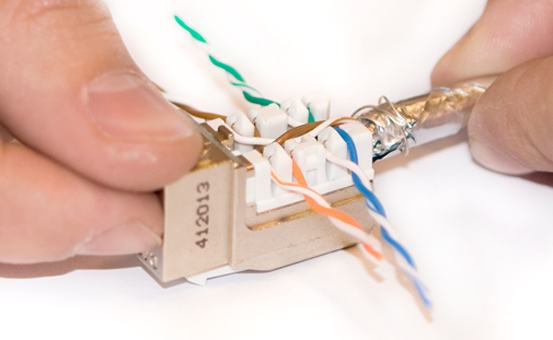

Разложите витые пары и зафиксируйте проводники в IDC-контактах модуля, ориентируясь по цветовой маркировке на печатной плате, в соответствии с выбранным вариантом T568A или T568B. Поскольку для монтажа кабеля применяется метод "контакта со смещением изоляции" (IDC - Insulation Displacement Connection), нет необходимости снимать изоляцию с проводников.


Шаг 12

Пары разложены и подготовлены для заделки. Помните, что пары должны сохранять максимальную целостность свития. Введите модуль KJNE по направляющим в суппорт инструмента NE-TOOL для быстрой заделки модулей Keystone Jack серии KJNE.


Шаг 13

Сожмите рукоятки инструмента NE-TOOL, вдавливая и обрезая проводники в IDC-контакты модуля KJNE. При этом ножи IDC-контактов модуля прорезают изоляцию и врезаются в металл проводников, гарантируя надежный и долговечный контакт.


Используется инструмент Hyperline HT-KJNE-TOOL


Шаг 14

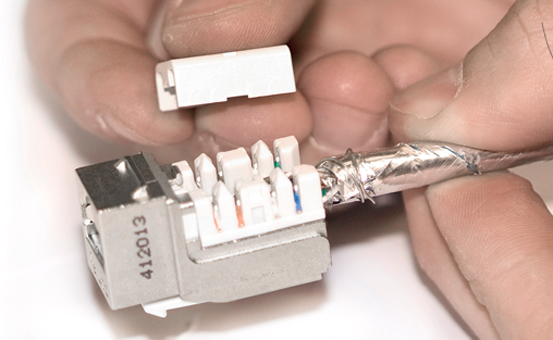

Установите на модуль защитную крышку и надежно закройте ее до щелчка.

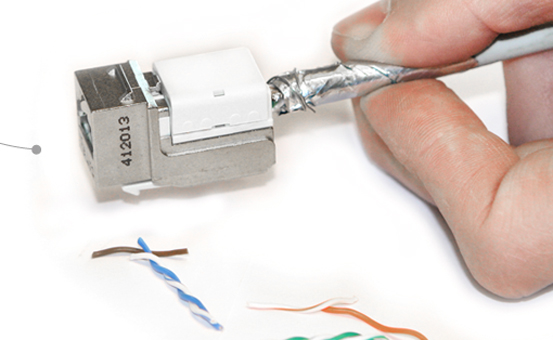

Шаг 15

Защитная крышка установлена. Теперь поверх нее необходимо установить экранирующую крышку.


Шаг 16

Установите на модуль экранирующую крышку, фиксируя кабель таким образом, чтобы обеспечивался надежный контакт между крышкой и экраном-фольгой с намотанным дренажным проводом.


Шаг 17

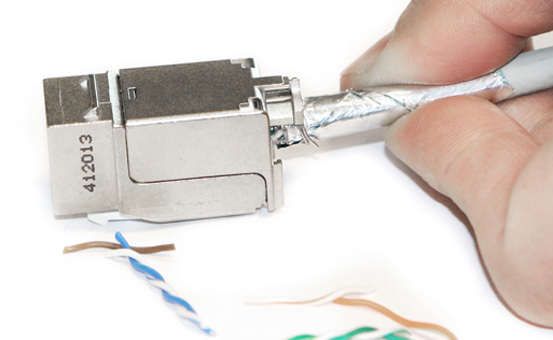

Экранирующая крышка установлена. Теперь необходимо обеспечить надежную фиксацию модуля и кабеля между собой.


Шаг 18

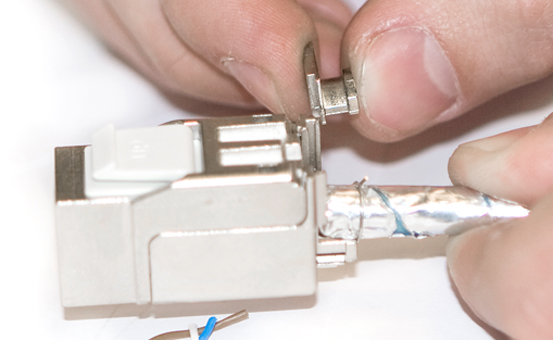

Установите в модуль зажимную скобу, прижимая экран-фольгу кабеля.

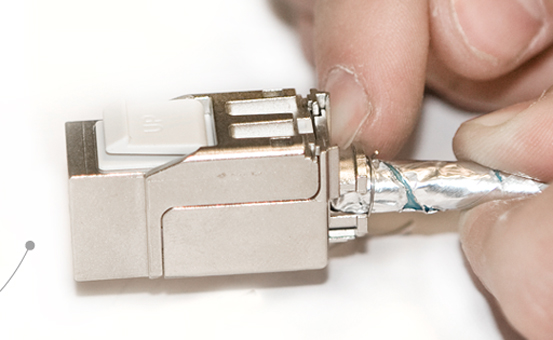

Шаг 19

Прижмите скобу до упора в экран-фольгу.

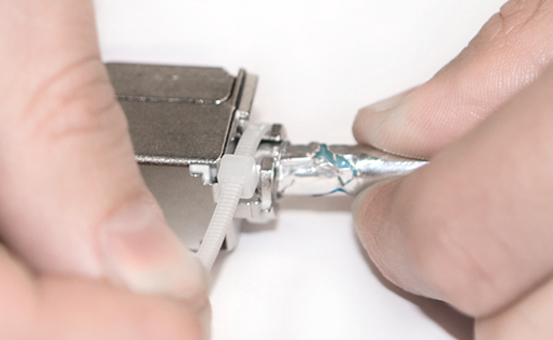

Шаг 20

Для надежного контакта экрана-фольги кабеля с экраном модуля соединение необходимо зафиксировать пластиковой стяжкой.

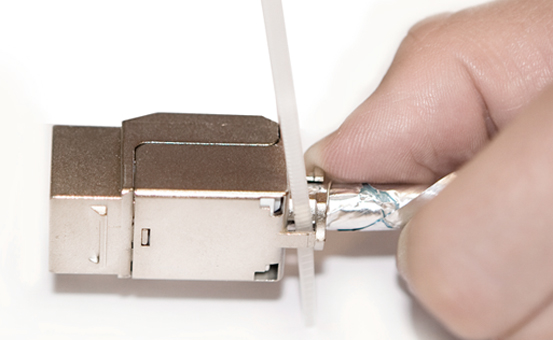

Шаг 21

Зафиксируйте стяжкой соединение между экранирующей крышкой и зажимной скобой. Стяжку затяните с усилием, достаточным для обеспечения надежного контакта между экранирующей крышкой с зажимной скобой и экраном-фольгой с намотанным дренажным проводом.

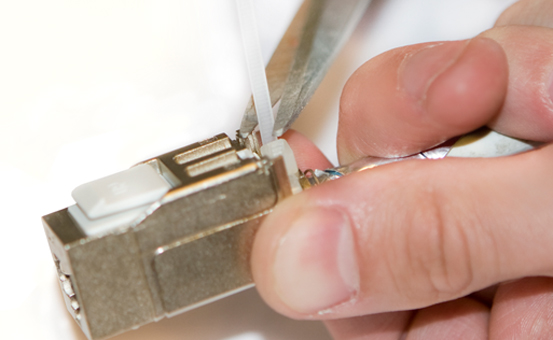

Шаг 22

Удалите излишки стяжки при помощи ножниц.


Шаг 23

Полностью смонтированный экранированный модуль Keystone Jack серии KJNE.
