Настенная розетка кат. 5e

Шаг 1

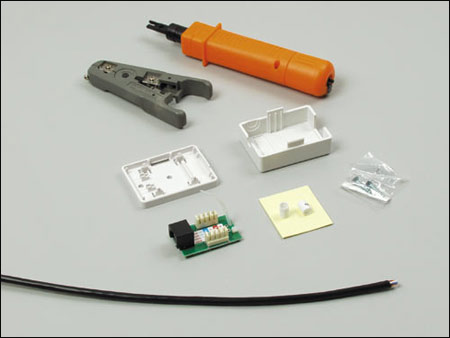

Для монтажа вам понадобятся: розетка Hyperline RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, Hyperline 4-парный кабель UTP, категория 5e, одножильный, пластиковые маркеры Hyperline OM-8.


Шаг 2

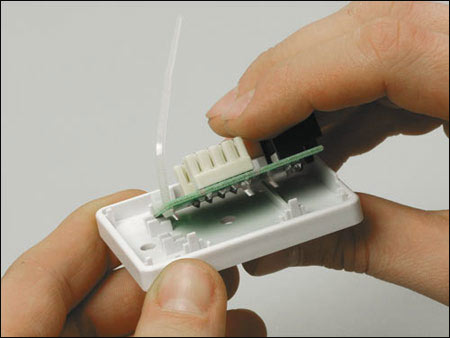

Розетка поставляется в разобранном виде. Необходимо присоединить печатную плату с коннектором и разъемом (портом) к основанию корпуса розетки. Печатная плата присоединяется простым защелкиванием.


Шаг 3

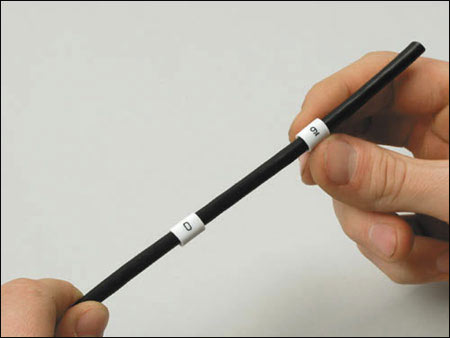

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.


Шаг 4

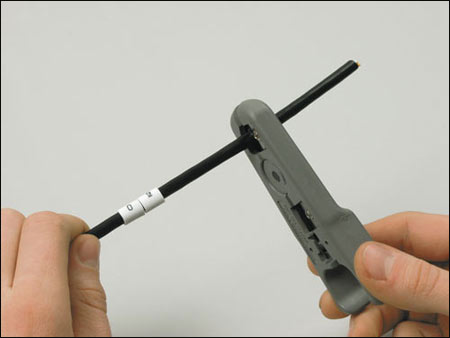

Выполните кольцевую подрезку оболочки кабеля и снимите верхнюю изоляцию. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.


Шаг 5

Заведите кабель на IDC модуль розетки. Срез оболочки должен находиться как можно ближе к точке терминирования, что сократит величину развития пар (для категории 5е не больше 13 мм).


Шаг 6

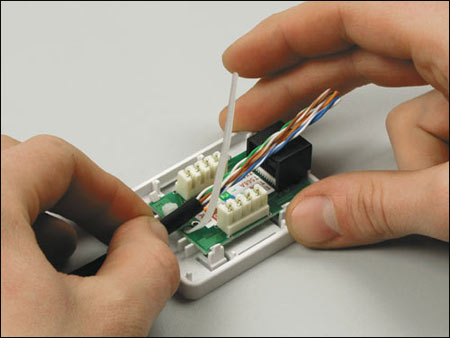

Закрепите кабель стяжкой на печатной плате розетки. Такая фиксация применяется для того, чтобы предотвратить случайное выдергивание кабеля из розетки.


Шаг 7

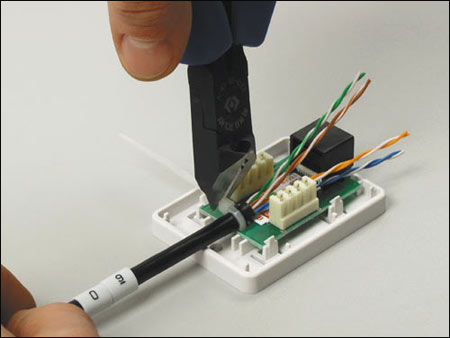

Обрежьте конец стяжки с помощью кусачек или ножниц.


Шаг 8

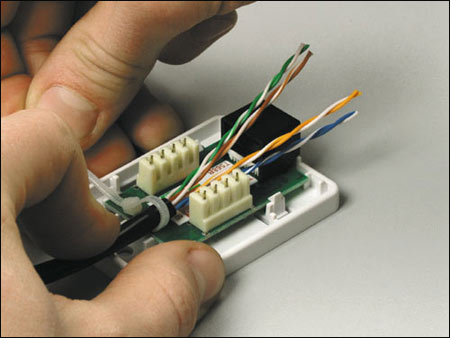

Разложите витые пары, ориентируясь по цветовой маркировке на печатной плате модуля, в соответствии с выбранным вариантом T568A или T568B. По методу IDC не нужно зачищать изоляцию жил.


Шаг 9

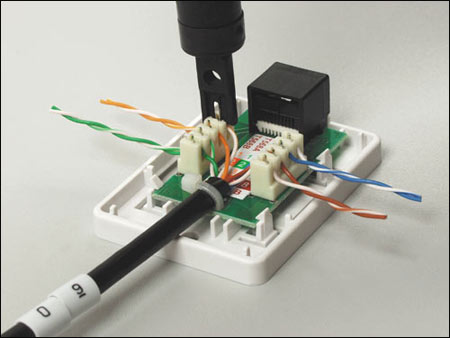

Устройством для заделки витой пары с ударным эффектом надавите на проводники до упора. В данном случае использовалось устройство для заделки витой пары с ударным эффектом Hyperline HT-3140 (HT-314B).


Шаг 10

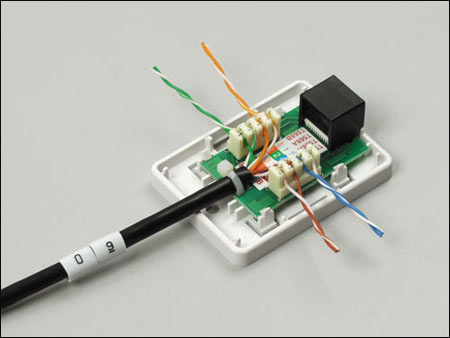

Полностью смонтированная одинарная розетка Hyperline категории 5e для настенного монтажа.


Шаг 11

Витые пары заделаны в модуль по варианту T568B.


Шаг 12

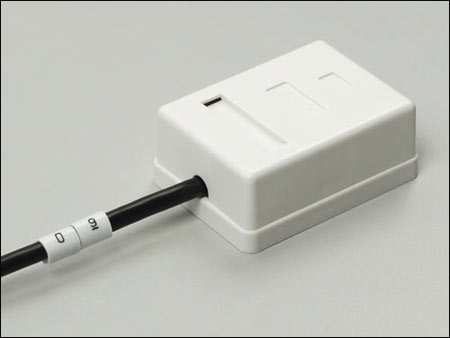

Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Внешняя розетка Hyperline SB-1-8P8C-C5e-WH крепится на стену с помощью двусторонней клеевой площадки или крепежного набора.
