Корпус настенной розетки, тип 2

Шаг 1

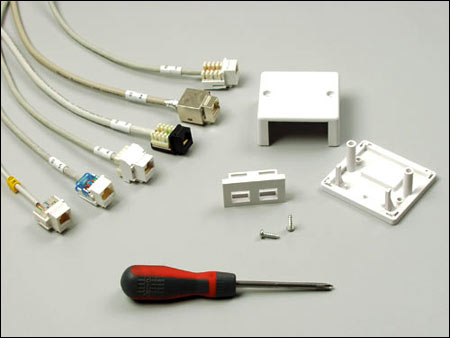

Для монтажа Вам понадобятся: корпус настенной розетки для 1-й вставки 25x50 на узкой стороне, белый Hyperline SBB2-1-WH, вставка 25x50 для 2-х модулей Keystone Jack Hyperline SIP-SBB2-2-WH, смонтированные модули типа Keystone Jack, отвертка.


Шаг 2

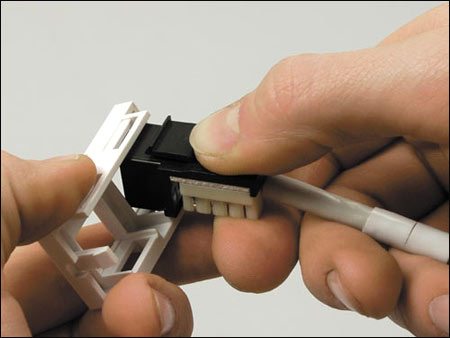

Поместите смонтированный модуль типа Keystone Jack. В данном случае использовался модуль Hyperline типа Keystone Jack RJ-45, категория 6 в одно из отверстий вставки.


Шаг 3

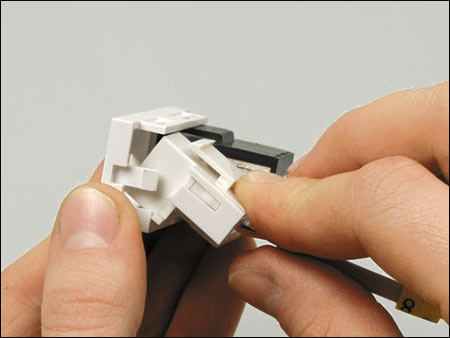

Защелкните второй модуль типа Keystone Jack (в данном случае использовался телефонный модуль Hyperline типа Keystone Jack) во второе отверстие вставки.


Шаг 4

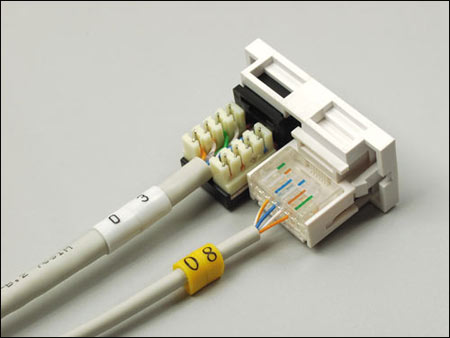

В соответствии с международным стандартом ISO 11801 розетка должна быть двойная. Как правило, один порт используется для подключений компьютерной сети, другой для подключений телефонной сети.


Шаг 5

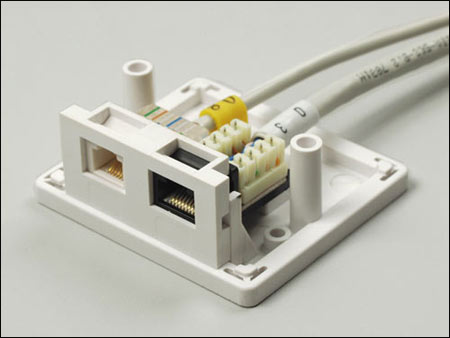

Поместите вставку в основание корпуса розетки, совместив пазы.


Шаг 6

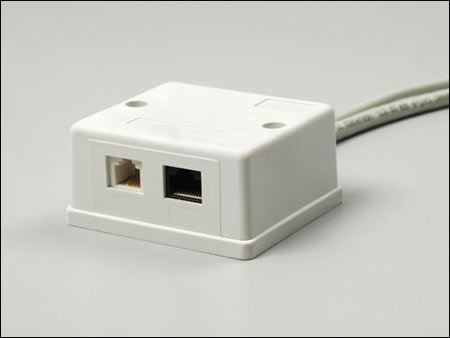

Присоедините крышку к основанию корпуса с помощью шурупов, входящих в комплект поставки. Розетка используется с патч-кордами Hyperline соответствующей категории.
