Кабель разъемом RJ-45, кат. 5, универсальный, экран.

Шаг 1

Для работы Вам понадобятся: Разъем Hyperline PLUG-8P8C-U-C5-SH, RJ-45 категории 5, универсальный, экранированный; колпачок изолирующий RJ-45 Hyperline Boot-GN, кабель витая пара FTP, категория 5e, 4 пары, patch Hyperline FTP4-C5E-PATCH-GN, устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500; устройство для зачистки и обрезки витой пары Hyperline HT-501.


Шаг 2

Отрежьте на необходимую для изготовления патч-корда длину 4-парный экранированный кабель Hyperline, категории 5e, patch и наденьте изолирующий колпачок Hyperline. Колпачки защищают кабель от перегибов, а пластиковые замочки разъемов от поломки при частых перекоммутациях.

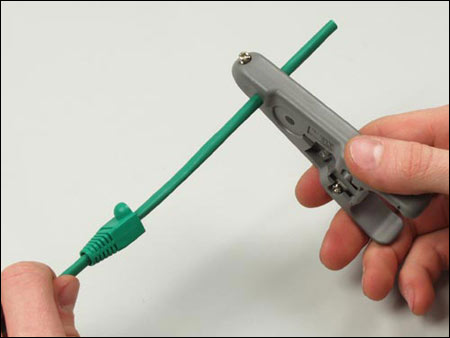

Шаг 3

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого устройством для зачистки и обрезки витой пары Hyperline HT-501 надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как минимум на 20 мм.


Шаг 4

Разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга является экраном, а провод из луженой меди служит в качестве проводника для обеспечения надежного контакта экрана с разъемом и розетками.


Шаг 5

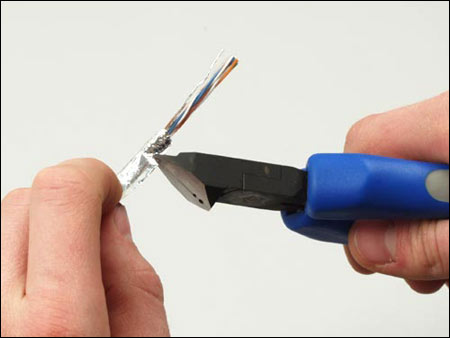

Срежьте ножницами лишнюю часть оболочки с фольгой, оставив около 1,5 см.

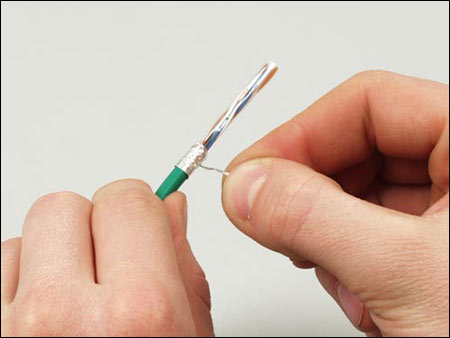

Шаг 6

Накрутите на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.


Шаг 7

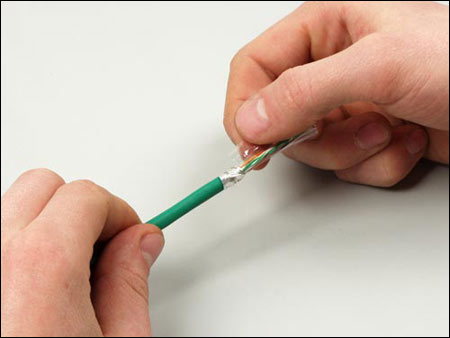

Удалите защитную ленту.


Шаг 8

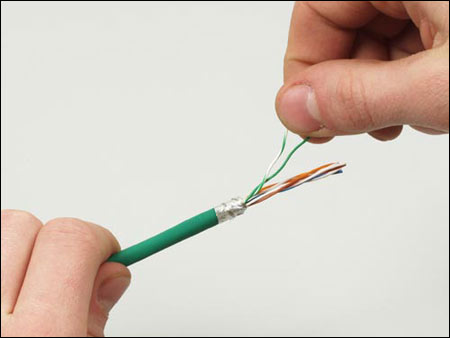

Для того чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.


Шаг 9

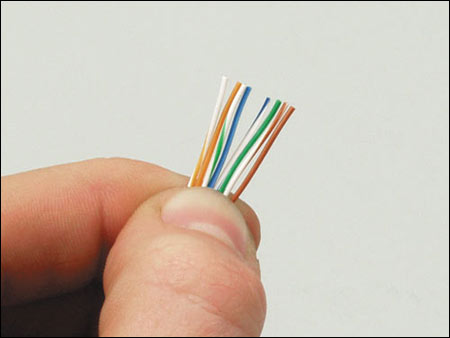

Проводники раскладываются в том порядке цветов, который соответствует выбранному варианту разводки. Одна из наиболее распространенных последовательностей монтажа проводников в разъемах - TIA-T568B (слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый).

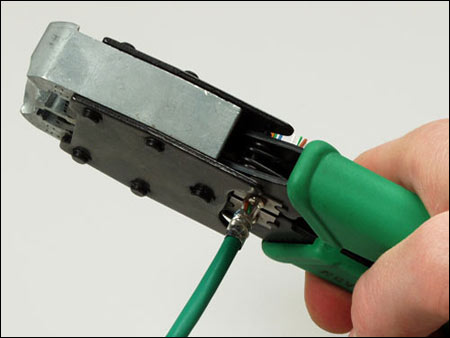

Шаг 10

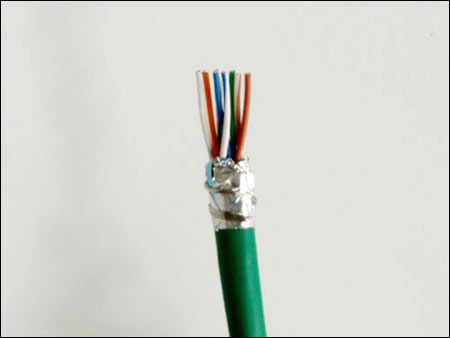

С помощью кримпера Hyperline HT-500 подрежьте проводники на расстояние около 14 мм от края оболочки кабеля (расстояние может меняться в зависимости от типа разъема).


Шаг 11

Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников.


Шаг 12

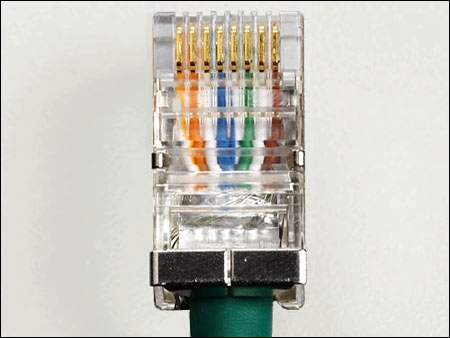

Поместите проводники до упора в торец разъема так, чтобы они располагались в каналах, а оболочка кабеля заходила в разъем, по крайней мере, на расстояние 6 мм. При этом разъем держите ключом-фиксатором вниз. Поскольку корпус экранированного разъема частично закрыт металлическим непрозрачным кожухом, крайне важно проконтролировать правильность установки проводников и выровнять их перед подключением к ножам-контактам.

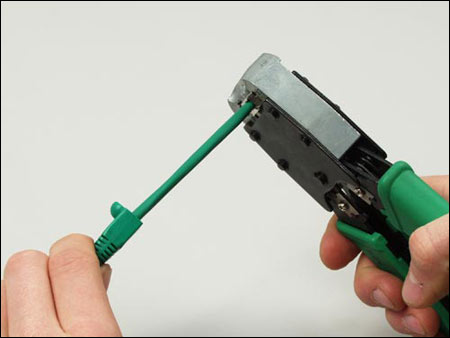

Шаг 13

Для соединения витых пар с ножами разъема используйте профессиональный обжимной инструмент Hyperline HT-500. Если до начала терминирования ножи-контакты выступают за пределы корпуса разъема, то в процессе обжима они вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек, создавая электрический контакт. В процессе обжима витые пары и кабель надежно фиксируются в разъеме.


Шаг 14

Наденьте на разъем защитный колпачок Hyperline.


Шаг 15

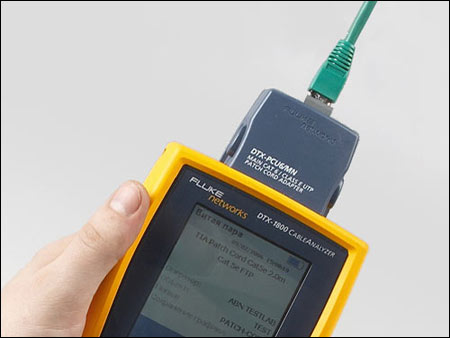

После терминирования кабеля с обоих концов, патч-корд необходимо протестировать.


Шаг 16

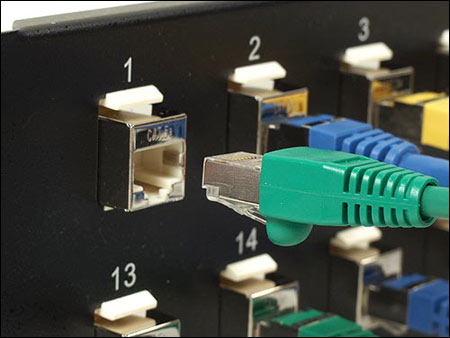

Экранированные патч-корды используются вместе с экранированным оборудованием соответствующей категории.
