Контроль качества полировки оптического волокна

Шлифовка торцов наконечников клеевых разъемов во многом определяет качество оптического соединения. Поэтому очень важно выполнить тестирование качества полировки с помощью микроскопа. Проверяется отсутствие микроцарапин и остатков клея на ферруле и волокне. Может наблюдаться перекос волокна, глубокий скол или, наоборот, недостаточно обработанный торец. При качественно выполненной шлифовке можно увидеть в микроскоп равномерно темную (или равномерно светлую) внутреннюю окружность.

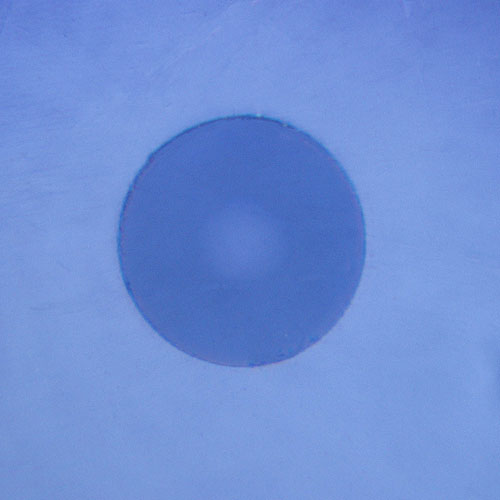

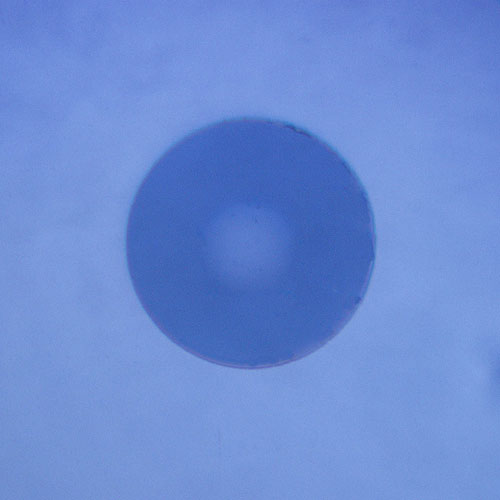

Хорошее качество полировки



Удовлетворительное качество полировки

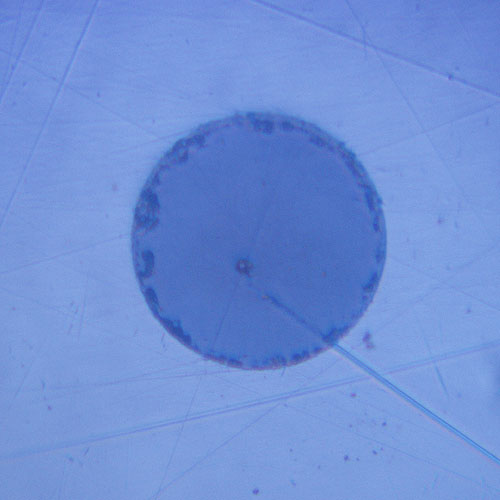

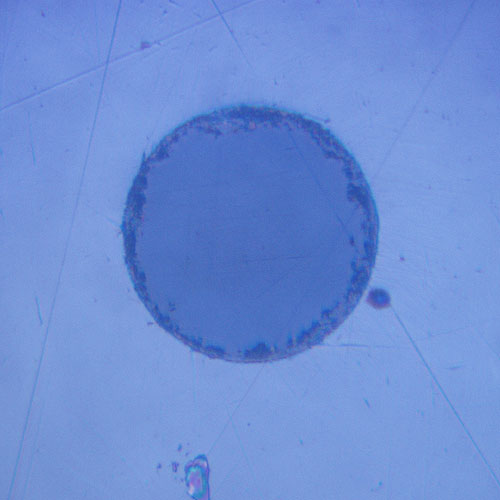

Видны остатки клея и грязь          Видны остатки клея,
центр волокна
поврежден не сильно

Неудовлетворительное качество полировки

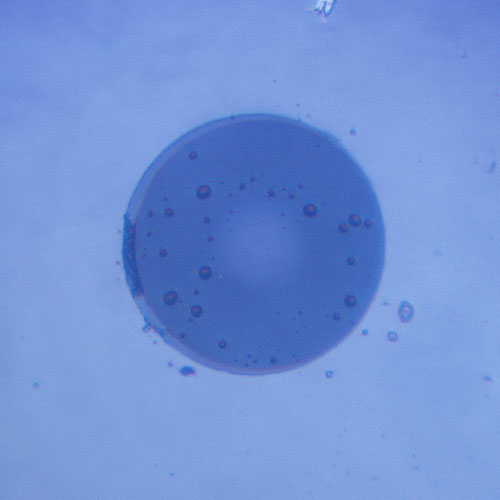

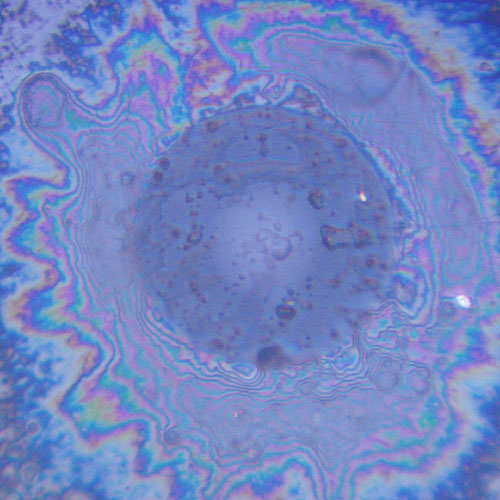

Отчетливо видны разводы спирта

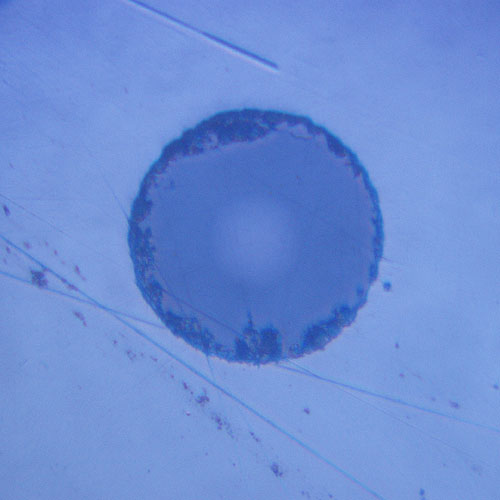

Волокно смещено к краю
клеевого канала (полумесяц
клея с левой стороны)

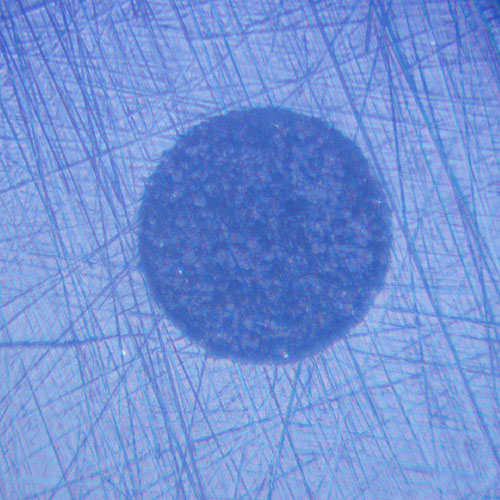

Могочисленные царапины
из-за переполировки
на грубой шкурке

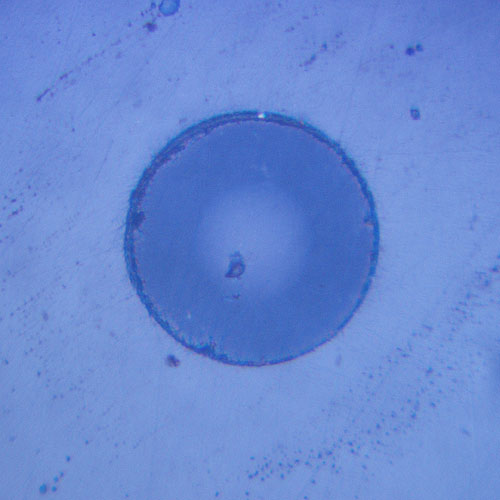

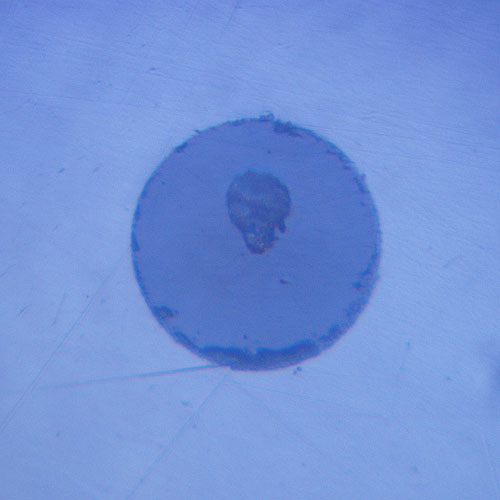

Скол по центру волокна

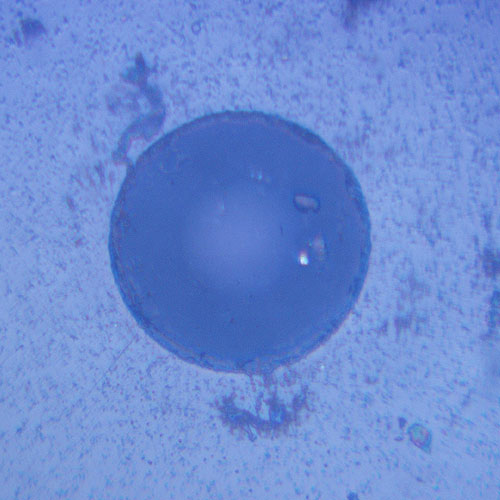

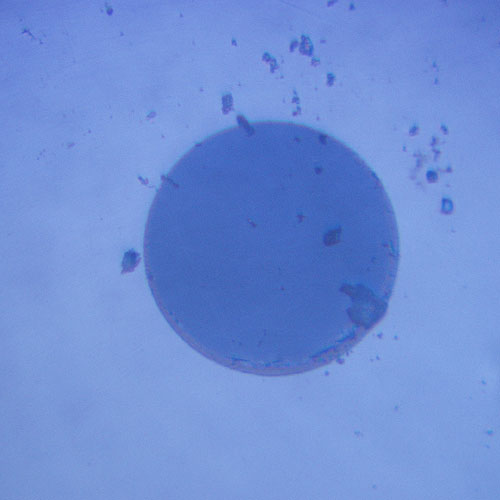

Видна грязь

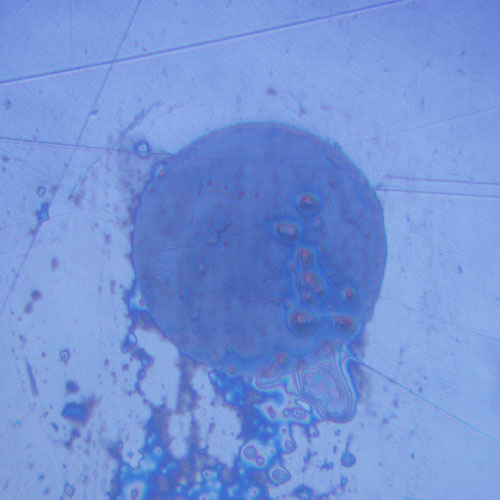

Излишки клея, царапины
