Подделка кабелей Hyperline
Осторожно!
Опасайтесь подделок!
На рынке появились поддельные кабели Hyperline!
Компания АБН информирует своих клиентов и партнёров о том, что на российском, украинском и, возможно, других рынках появились поддельные кабели, продаваемые под торговой маркой Hyperline, не имеющие ничего общего с известным канадским производителем Hyperline.
Используя для маркировки своей продукции популярный бренд, неизвестный производитель запустил на рынок кабель, нарушающий авторские права канадского производителя Hyperline. Компания Hyperline Systems будет разыскивать и преследовать по закону производителей и продавцов контрафакта.
Контрафактный кабель несёт в себе и другую опасность, дискредитируя торговую марку и нанося ущерб как инсталляторам, так и клиентам, столкнувшимися с фальсификатом, не соответствующим качеству бренда.
Нам удалось приобрести кабели витая пара, соответствующие якобы категориям 6 и 5е. Подделки даже и близко не отвечают заявленным категориям. Среди подделок встречаются также кабели из омеднённого алюминия CCA. Компания Hyperline Systems не производила, не производит и не собирается производить данный вид кабелей.
Компания Hyperline Systems не несёт никакой ответственности за качество подделок и кабельные системы, построенные на поддельных кабелях и компонентах! Подделка и продажа товаров под торговой маркой, принадлежащей компании Hyperline, нарушает авторские права и будет преследоваться по закону РФ.
Низкое качество фальсификатов не может обеспечить гарантированную работоспособность кабельной системы. В результате, СКС на поддельных кабелях станет не только источником постоянных сбоев и проблем, но и может привести к серьёзным авариям в системах автоматизации.
Специалисты компании Hyperline протестировали фальсификаты на работоспособность и поддержку требований стандартов. В качестве образцов для тестирования были взяты подделки под категории 5е и 6.
Полные протоколы тестирования подделок смотрите здесь:
- Подделка под категорию 5е (PDF – 0,4 Мб, англ. язык)
- Подделка под категорию 6 (PDF – 0,6 Мб, англ. язык)
СКС на поддельных кабелях не подпадают под действие системной гарантии Hyperline
Результат тестирования фальсификатов: НЕ СООТВЕТСТВУЕТ
КАК ОТЛИЧИТЬ ПОДДЕЛКУ
Оригинал

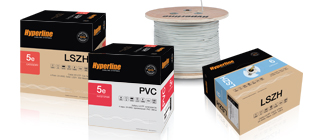

Упаковка у кабелей Hyperline всегда красочная и аккуратная, коробки выполнены из плотного картона
Отчётливая маркировка без смазывания.
UTP2-C5e-SOLID-GY
UTP2-C5e-SOLID-LSZH
UTP4-C5e-SOLID-LSZH-GY
FTP4-C5E-SOLID-GY
UTP4-C6-SOLID-LSZH-OR-305
Актуальные партномера можно сверить на сайте Hyperline или уточнить у дистрибьютора.
Без тестирования параметров иногда не обойтись.Образцы тестов приведены в тексте ниже.
Подделка
Некачественная упаковка.
Расплывчатая маркировка с дефектами.
UTP2-C5e-SOLID-2445-CCA50
UTP2-C5e-SOLID-2448-CCA
UTP4-C5e-SOLID-2445
FTP4-C5E-SOLID-2451
UTP4-C6-SOLID-2454
Несуществующие в реестре Hyperline партномера говорят о подделке.
Неудовлетворительные параметры делают кабель непригодным к эксплуатации.
C начала 2016 года был запущен новый дизайн упаковки для медных и волоконно-оптических кабелей Hyperline.
Подделка под категорию 5е (UTP4-C5E-SOLID)
| Неэкранированный кабель UTP, 4 пары, 24 AWG, одножильный, оболочка PVC | |
|---|---|
| Параметр | Результат |
| Волновое сопротивление, Ом | + |
| Обратные потери (RL), дБ (проводники терминированы) | + |
| Вносимые потери (IL), дБ (при 20°С) | Не соответствует |

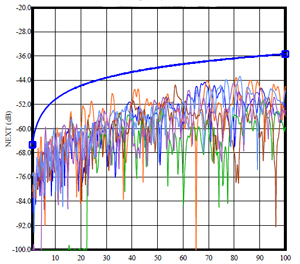

| Переходное затухание между парами на ближнем конце (NEXT), дБ | + |
| Защищенность между парами (ATT/FEXT, EL-FEXT, ACRF), дБ/100 м | + |
| Суммарное переходное затухание между парами на ближнем конце (PS NEXT), дБ | + |
| Суммарная защищенность между парами (PS EL-FEXT, PS ACRF), дБ/100 м | + |
| Приведенная скорость распространения сигнала (VOP), % | + |

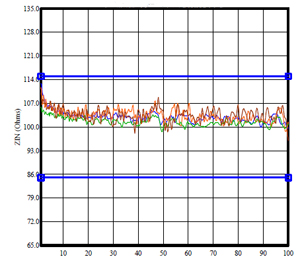

Макс.: 112,85 при 1,00 МГц
Мин.: 96,03 при 100,00 МГц
Макс.: -1,9 при 1,00 МГц
Мин.: -22,2 при 99,50 МГц
Макс.: -20,8 при 1,00 МГц
Мин.: -63,3 при 98,02 МГц
Макс.: -42,7 при 82,18 МГц
Мин.: -117,5 при 4,96 МГц
| Тестирование соответствия нормируемым параметрам (Worst Case Summary) | |||||
|---|---|---|---|---|---|
| Параметр | Спецификация | Измерение | Допуск | Частота, МГц | Результат |
| Волновое сопротивление, Ом | ≥ 85,0 | 96,03 (4 пара) | 11,03 | 100,00 | + |
| Волновое сопротивление, Ом | ≤ 115,0 | 112,85 (1 пара) | 2,15 | 1,00 | + |

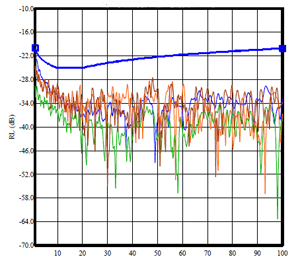

| Обратные потери (RL), дБ | ≥ 20,0 | 20,8 (1 пара) | 0,8 | 1,00 | + |

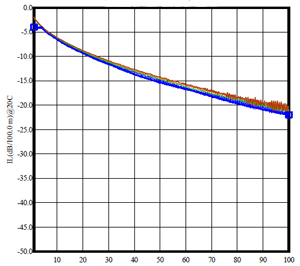

| Вносимые потери (IL), дБ | ≤ 20,4 | 20,88 (1 пара) | -0,4 | 86,39 | Не соответствует |
| NEXT, дБ | ≥ 42,7 | 48,4 (пара 1-3) | 5,7 | 32,19 | + |
| ACRF, дБ/100 м | ≥ 63,75 | 63,82 (пара 2-4) | 0,07 | 1,00 | + |
| PS NEXT, дБ | ≥ 44,2 | 51,0 (пара 3) | 6,8 | 16,10 | + |
| PS ACRF, дБ/100 м | ≥ 61,0 | 61,0 (пара 2) | 0,0 | 1,00 | + |
| VOP, % | ≥ 65,0 | 62,78 (1 пара) | 2,7 | 100,00 | + |
| Неэкранированный кабель UTP, 4 пары, 24 AWG, одножильный, оболочка PVC | |
|---|---|
| Параметр | Результат |
| Волновое сопротивление, Ом | Не соответствует |
| Обратные потери (RL), дБ (проводники терминированы) | Не соответствует |
| Вносимые потери (IL), дБ (при 20°С) | Не соответствует |
| Переходное затухание между парами на ближнем конце (NEXT), дБ | + |
| Защищенность между парами (ATT/FEXT, EL-FEXT, ACRF), дБ/100 м | Не соответствует |
| Суммарное переходное затухание между парами на ближнем конце (PS NEXT), дБ | + |
| Суммарная защищенность между парами (PS EL-FEXT, PS ACRF), дБ/100 м | Не соответствует |
| Приведенная скорость распространения сигнала (VOP), % | Не соответствует |
Подделка под категорию 6 (UTP4-C6-SOLID)
| Неэкранированный кабель UTP, 4 пары, 24 AWG, одножильный, оболочка PVC | |
|---|---|
| Параметр | Результат |
| Волновое сопротивление, Ом | Не соответствует |
| Обратные потери (RL), дБ (проводники терминированы) | Не соответствует |
| Вносимые потери (IL), дБ (при 20°С) | Не соответствует |
| Переходное затухание между парами на ближнем конце (NEXT), дБ | + |
| Защищенность между парами (ATT/FEXT, EL-FEXT, ACRF), дБ/100 м | Не соответствует |

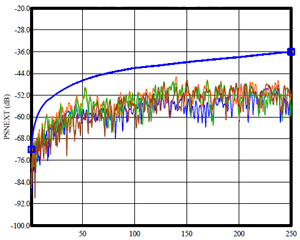

| Суммарное переходное затухание между парами на ближнем конце (PS NEXT), дБ | + |
| Суммарная защищенность между парами (PS EL-FEXT, PS ACRF), дБ/100 м | Не соответствует |
| Приведенная скорость распространения сигнала (VOP), % | Не соответствует |
Макс.: -4,93 при 208,92 МГц
Мин.: -65,48 при 69,47 МГц
Макс.: -35,97 при 246,58 МГц
Мин.: -91,92 при 121,14 МГц
Макс.: -1,70 при 1,00 МГц
Мин.: -31,88 при 209,85 МГц
Макс.: -45,21 при 139,82 МГц
Мин.: -89,86 при 4,42 МГц
| Тестирование соответствия нормируемым параметрам (Worst Case Summary) | |||||
|---|---|---|---|---|---|
| Параметр | Спецификация | Измерение | Допуск | Частота, МГц | Результат |
| Волновое сопротивление, Ом | — | — | — | — | — |
| Волновое сопротивление, Ом | — | — | — | — | — |

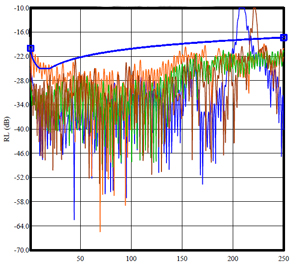

| Обратные потери (RL), дБ | ≥ 17,87 | 4,93 (1 пара) | -12,94 | 208,92 | Не соответствует |

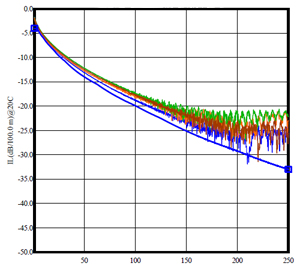

| Вносимые потери (IL), дБ | ≤ 30,02 | 31,88 (1 пара) | -1,86 | 209,85 | Не соответствует |
| NEXT, дБ | ≥ 49,28 | 49,59 (пара 1-3) | 0,31 | 52,36 | + |

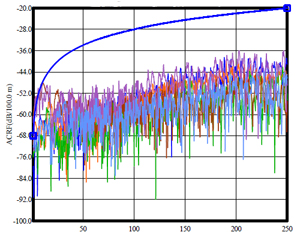

| ACRF, дБ/100 м | ≥ 68,00 | 60,79 (пара 2-4) | -7,21 | 1,00 | Не соответствует |
| PS NEXT, дБ | ≥ 46,28 | 49,13 (пара 3) | 2,85 | 52,36 | + |
| PS ACRF, дБ/100 м | ≥ 65,00 | 58,06 (пара 2) | -6,94 | 1,00 | Не соответствует |
| VOP, % | ≥ 45,00 | 51,14 (1 пара) | -6,14 | 200,00 | Не соответствует |
Уважаемые партнёры, приобретайте оригинальные кабели Hyperline!
Одобренные к применению оригинальные кабели Hyperline можно приобрести только у официального представителя Hyperline в России — компании АБН, а также у компаний-партнёров и авторизованных Сертифицированных инсталляторов, список которых публикуется на сайте hyperline.ru в разделах
«Где купить» и «Список инсталляторов».
Будьте внимательны, не позволяйте себя обманывать!
