Трассировка и идентификация кабельных линий (Часть 6)
Игорь Иванцов
30.01.2003

Индукционное устройство сопряжения (клипса) имеет несколько особенностей применения. При подаче сигнала на кабель или кабельный канал в месте их окончания нужно строго следить за тем, чтобы клипса устанавливалась после точки подключения заземления (бандажа на экранирующей оплетке или клеммы на кабельном канале). В противном случае ток по трассируемой линии течь не будет.

С помощью клипсы сигнал подается не только на отдельно идущую линию (кабель, металлический кабельный канал или трубопровод), но и на пучок кабелей или на один из кабелей в пучке. При этом важно четко представлять, по какому пути потечет индуцированный ток. Например, если толщина пучка в канале окажется больше диаметра клипсы, то оператор может надеть клипсу на любой из кабелей. Это самая распространенная ошибка — если экранирующие оболочки кабелей в пучке заземлены, то трассировать линию не удастся. Дело в том, что наведенный ток в кабеле с клипсой будет течь в обратную сторону по другим кабелям (их сопротивление ниже, чем сопротивление возвратной цепи через грунт). В результате сумма токов с учетом их направлений в указанном пучке станет равна нулю — магнитное поле окажется очень слабым, и уверенно определить сигнал не представится возможным. В таких случаях при поиске по нулю сигнал будет иметь только один пик, а при поиске по максимуму — начнет резко возрастать с одной стороны и очень медленно затухать с другой. Поэтому трассировка пучка кабелей может быть выполнена только, когда клипса надета на весь пучок.

Зато если клипса одета на один кабель в пучке, то это позволит идентифицировать его с высокой степенью вероятности: сигнал от него сильнее, чем от других кабелей пучка. Идентификацию можно упростить, подключив другую клипсу ко входам приемника (к сожалению, далеко не каждый приемник комплектуется таким устройством). Надевая ее поочередно на кабели в пучке, можно легко обнаружить тот из них, который несет более мощный сигнал.

Из сказанного следует, что индукционное устройство сопряжения практически не пригодно для подачи сигнала при трассировке абонентских кабелей местной телефонной сети в каналах кабельной канализации (как в грунте, так и в зданиях). И если непосредственно к кабелю доступа нет, то выход один — применить индукционную антенну.

Индукционная антенна представляет собой катушку и обеспечивает подачу сигнала в линию при отсутствии непосредственного доступа к ней. Чаще всего она монтируется в корпусе или футляре генератора. После размещения этого устройства на поверхности земли над кабелем и подключения его к передатчику магнитное поле антенны наводит тестовый сигнал даже при глубине залегания трассируемой линии до 2-2,5 м. Сигнал максимален в том случае, когда катушка антенны размещена параллельно линии непосредственно над ней (в пределах нескольких десятков сантиметров в ту или другую сторону).

Естественно, индукционная антенна наводит сигнал и во всех других протяженных проводящих объектах, расположенных в непосредственной близости от нее. Это самый серьезный недостаток описанного способа трассировки, поскольку точный поиск нужного объекта под землей затруднен. В тех местах, где плотность проложенных под землей коммуникаций слишком велика, уровень выходного сигнала передатчика нужно немного понизить, чтобы исключить его нежелательную утечку. Метод индукции неприменим, если линия проложена под металлом или металлической сеткой (например, под арматурой железобетонных плит).

Во избежание ошибки приемник не следует располагать ближе 10 м от индукционной антенны. В пределах этого расстояния он будет принимать сигнал непосредственно от нее, а не от трассируемой линии.

По мере продвижения вдоль трассируемой линии сигнал слабеет, так что уровень усиления на приемнике приходится повышать, но на некотором расстоянии от антенны он потеряется даже при установке максимального значения выходного сигнала на передатчике. Для продолжения трассировки антенну необходимо переместить в место, где сигнал принимался уверенно.

В заключение остается поговорить о конкретных действиях оператора. Самая распространенная операция — трассировка — позволяет проследить направление протяженных объектов.

Изначально регулятор мощности сигнала на передатчике устанавливается в минимальное положение, чтобы уменьшить эффект растекания в зонах с высокой плотностью кабелей под землей. Чувствительность приемника должна быть такой, чтобы указатель индикатора находился приблизительно на середине шкалы. Это поможет выявить все повышения и понижения уровня сигнала и соответственно на них отреагировать. В случае трассировки «на слух» оптимальной считается такая настройка чувствительности приемника, чтобы при трассировке по минимуму сигнала зона «молчания» имела размер 30—45 см.

Если направление трассы от точки подключения неизвестно, то после начала работы передатчика надо обойти с приемником в руках вокруг точки подключения в радиусе 3—5 м. Для обнаружения кабеля лучше всего подходит метод поиска по пиковому значению сигнала. Отыскав кабель, определить направление трассы можно по расположению оси катушки при минимуме (нуле) сигнала, для чего следует поворачивать датчик приемника. Трассировку также лучше проводить по минимуму сигнала. Идя вдоль кабеля, важно постоянно перемещать приемник направо и налево — трасса проходит по линии нулевого уровня. Периодически рекомендуется переключаться на режим поиска по пиковому уровню сигнала для того, чтобы быть уверенным, что это трасса нужного кабеля, а не какого-либо другого с паразитным сигналом.

Перемещаясь вдоль кабеля, для поддержания необходимого уровня громкости принимаемого сигнала следует повышать чувствительность приемника. После того как возможности регулировки будут исчерпаны, придется вернуться к передатчику и повысить уровень его выходного сигнала.

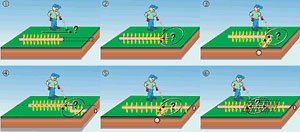

Вне зависимости от типа кабеля ослабление должно быть постепенным и не иметь резких скачков. Любая неожиданная перемена связана с каким-либо изменением трассы. В случае внезапного падения принимаемого сигнала нужно остановиться и вернуться на то место, где это произошло. Чувствительность приемника следует повысить и, обойдя вокруг точки изменения сигнала (в радиусе около 2 м), попытаться выявить причины случившегося. Их может быть несколько.

Во-первых, кабель может просто окончиться в этой точке. В таком случае сигнал будет обнаруживаться только в одном месте. Если речь идет о кабельной канализации, это может означать и переход с металлического канала на неметаллический. Сигнал может исчезнуть и потому, что линия проходит под металлической пластиной. Тогда придется описать круг с еще большим радиусом и попытаться найти кабель там, где он выходит из-под нее, чтобы можно было продолжить трассировку.

Во-вторых, кабель способен изменить направление (повернуть), что легко понять при обходе: во время трассировки будет наблюдаться несимметричный характер сигнала перед его полным исчезновением.

В-третьих, это может оказаться ответвление, обнаружить которое столь же просто — во время обхода круга будет выявлено несколько исходящих трасс. В ходе трассировки сигнал будет иметь несимметричный характер перед тем, как ослабнет вовсе. Все кабели нужно проверить на расстоянии 4–5 м от места разветвления. Вероятнее всего, более сильный сигнал поступит от основного кабеля, а слабый — от ответвления. Дело в том, что более длинный кабель или кабель большего диаметра является лучшим «обратным проводом». Однако если короткое ответвление надежно заземлено, то его сигнал может стать преобладающим.

В-четвертых, нередко линия изменяет глубину залегания. В этом случае необходимо повысить чувствительность приемника, чтобы продолжить трассировку.

В-пятых, кабель может проходить под металлической арматурой, которая принимает и повторно излучает сигнал; в результате сигнал теряет четкость и «растекается» по достаточно большой зоне. Приемник надо поднять повыше (приблизительно на 50 см), чтобы понизить его чувствительность до минимума, когда еще можно принимать сигнал, после чего продолжить трассировку, держа приемник в таком положении.

Обращать внимание нужно не только на изменение амплитуды, но и на возникновение асимметрии в форме сигнала. Так, появление параллельно трассируемой линии и близко расположенного к ней проводника вызовет изменение не только амплитуды, но и положения минимума относительно линии.

Статья опубликована с разрешения журнала сетевых решений "LAN", №01 2003
