Каталог

Кросс-панели

ПартномерСовместимые модулиЦветШирина (мм)Высота (мм)Количество пар (макс.)Монтажная высота
110C-19-100P-1U тип 110белый482441001U
Количество комплектов
-+
ПартномерСовместимые модулиЦветШирина (мм)Высота (мм)Глубина (мм)Количество пар (макс.)
110C-WL-50P тип 110белый21545.583.4550
110C-WL-100P тип 110белый2719183.85100
110C-50P тип 110кремовый27144.4539.2550
Количество комплектов
-+
Модули 110 типа Hyperline
ПартномерКатегория (TIA/EIA)Количество пар
110C-M-4P 5e4
110C-M-5P 5e5
Количество комплектов
-+

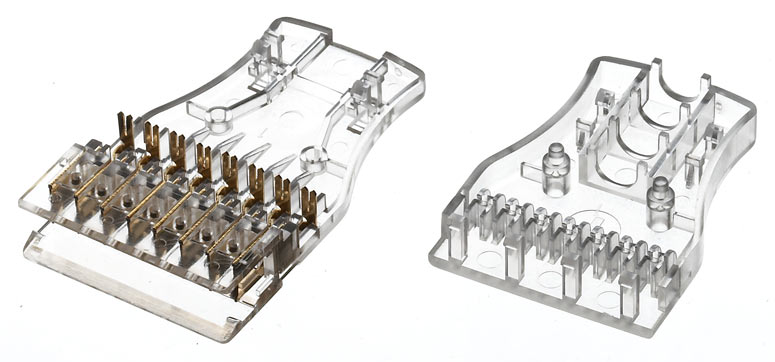

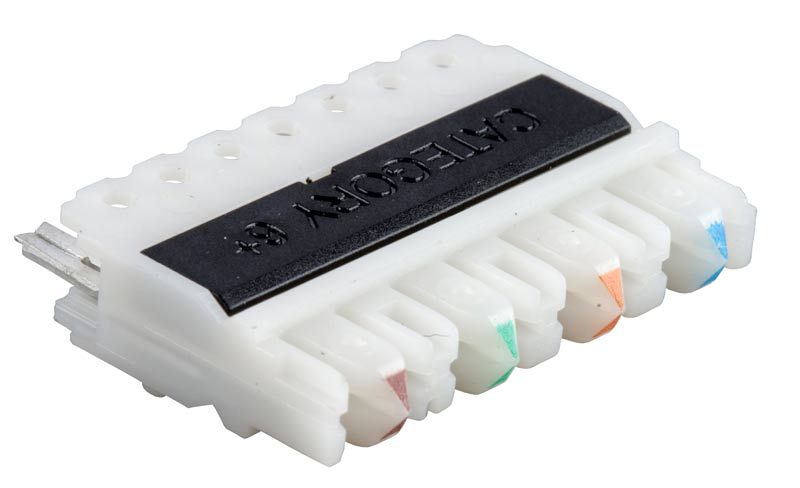

Разъемы 110 типа Hyperline
ПартномерКатегория (TIA/EIA)Количество пар
110C-C-1P 5e1
110C-C-2P 5e2
110C-C-4P 5e4
Количество комплектов
-+

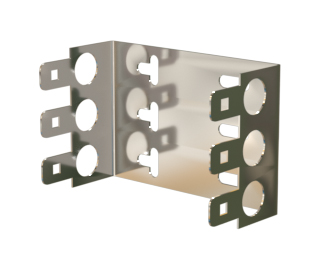

ПартномерМатериалШирина (мм)Высота (мм)Толщина (мм)Глубина (мм)Количество плинтов
KR-FRAME-50 нержавеющая сталь10522.51505
KR-FRAME-100 нержавеющая сталь10522515010
KR-FRAME-30 нержавеющая сталь10567.51503
KR-FRAME-10 нержавеющая сталь10522.51501
Количество комплектов
-+

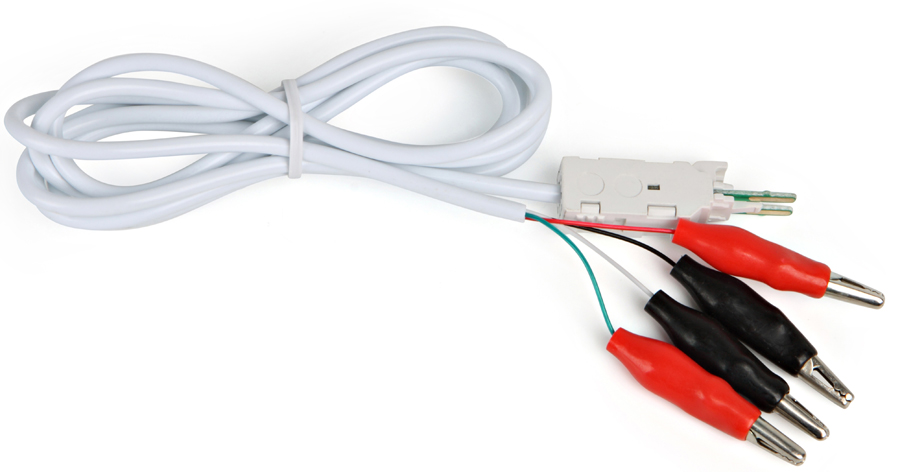

Шнуры тестовые для телефонных кроссов Hyperline серии KR-CABLE
ПартномерДлина (м)
KR-CABLE-CRO2 1.5
KR-CABLE-6P2C 1.5
KR-CABLE-CRO4 1.5
Количество комплектов
-+

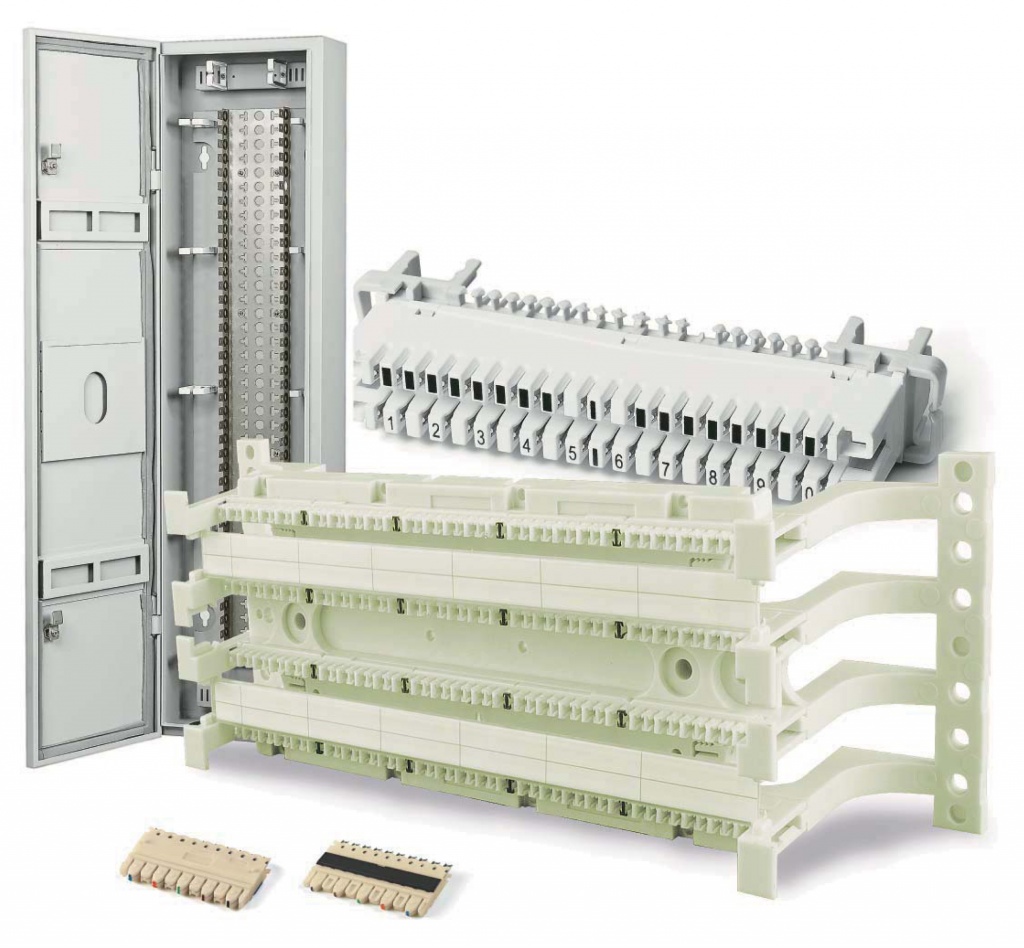

Кросс-панели 110 типа

Кросс-панели 110 типа применяются для разделки на них кабелей различных подсистем CKC. Основным преимуществом 110 кроссов является возможность коммутации непосредственно каждой пары проводников по отдельности, что обеспечивает высокую гибкость при изменении конфигурации системы. Межсоединения осуществляются коммутационными шнурами и перемычками.

По типу монтажа различают кросс-панели стандарта 19 дюймов (482,6 мм) и настенные (ширина 271 мм с подставкой), соответственно, для установки в 19-дюймовых конструктивах или для размещения на стене в кроссовом помещении. Для заделки контактных IDC-модулей используются кабели с однопроволочными жилами калибра 26–22 AWG (0,4–0,64 мм). Емкость кросс-панелей может варьироваться от 50 до 400 пар.

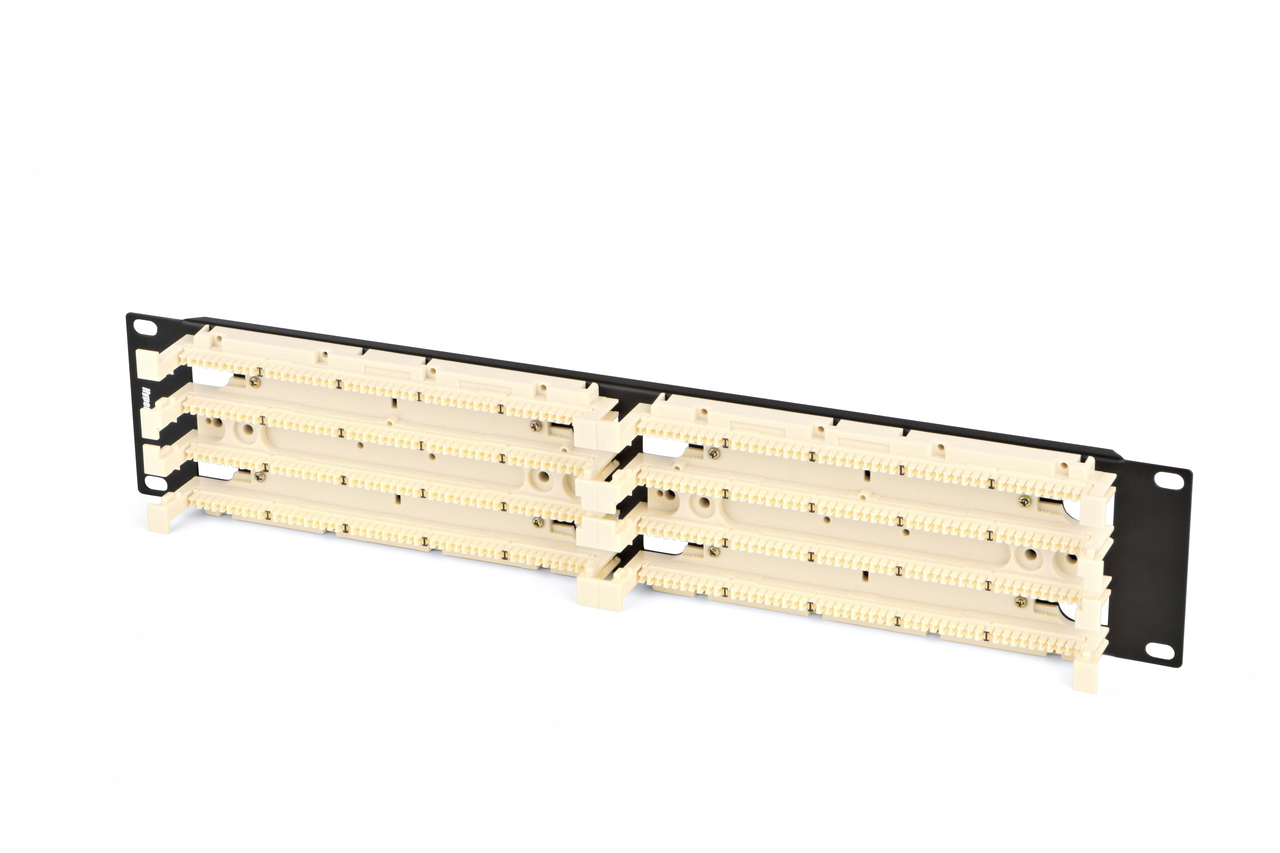

19" кросс-панели на 50, 400 пар
Настенные кросс-панели на 50, 100 пар


Для заделки кросс-панелей, а также контактных модулей 110 типа можно применять инструмент Hyperline HT-3150R с насадками HT-15B или HT-15D, обеспечивающими одновременную заделку соответственно 4 или 5 пар медных жил.

Широкий спектр кроссового оборудования Hyperline применяется для оснащения аналоговых и цифровых АТС, коммутации линейных и станционных кабелей. Построенные на базе кроссов кабельные системы используются для передачи цифровых сигналов, тональных частот, сигналов управления и взаимодействия коммутационных станций, аварийной сигнализации и т.д.

Компания Hyperline производит кросс-панели, модули, коннекторы 110 типа 5 и 6 категорий, соединительные и размыкаемые плинты для телефонии, элементы защиты линий от сверхтоков и перенапряжений, распределительные коробки и шкафы, аксессуары для монтажа и тестирования. Производимое оборудование позволяет обслуживать самые сложные аналоговые и цифровые системы связи как внутри, так и вне зданий.

Выполнение кроссовых соединений основывается на надежной и удобной технологии контакта со смещением изоляции IDC (insulation displacement connection), позволяющей обеспечить качественную коммутацию и высокие скорости передачи данных в современных телекоммуникационных сетях.

Применение модульной кроссовой системы Hyperline позволяет строить системы необходимого объема, а гибкость такой системы позволяет наращивать количество компонентов до необходимых пользователю размеров. Кроссовая система обеспечивает высокую плотность, совместимость элементов, удобство монтажа и простоту обслуживания.
