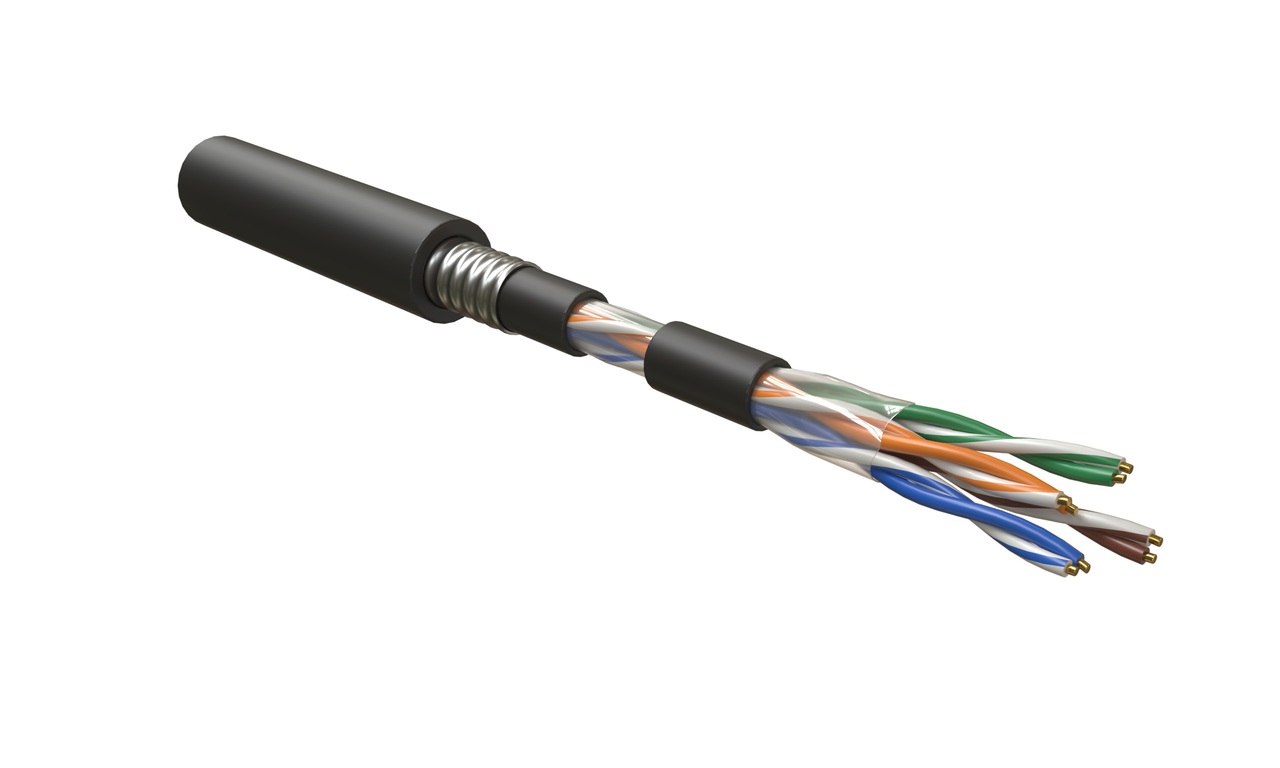

Бронирование
ХИТ
Температура эксплуатации
Кабель в кусках
Каталог

Кабель витая пара

ПартномерКатегория (TIA/EIA)ЦветВнешняя оболочкаКоличество парНоминальный диаметр проводникаВнешний диаметр (мм)Конструкция кабеля

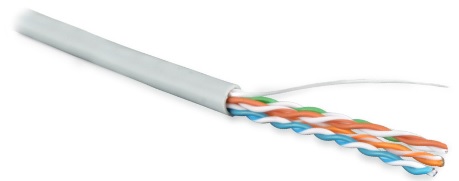

UUTP4-C5E-S24-IN-PVC-GY-305 5eсерыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-WH-305 5eбелыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-BL-305 5eсинийPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-GN-305 5eзеленыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-OR-305 5eоранжевыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-GY-100 5eсерыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-RD-305 5eкрасныйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-YL-305 5eжелтыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-BK-305 5eчерныйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-GY (Снят с производства)5eсерыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-BK-100 5eчерныйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-BL-100 5eсинийPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-GN-100 5eзеленыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-OR-100 5eоранжевыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-RD-100 5eкрасныйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-WH-100 5eбелыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-YL-100 5eжелтыйPVC40,51 мм5.1U/UTP
UUTP4-C5E-S24-IN-PVC-PK-100 5eрозовыйPVC40,51 мм5.1U/UTP
Количество комплектов
-+
ПартномерКатегория (TIA/EIA)ЦветВнешняя оболочкаКоличество парНоминальный диаметр проводникаВнешний диаметр (мм)Конструкция кабеля

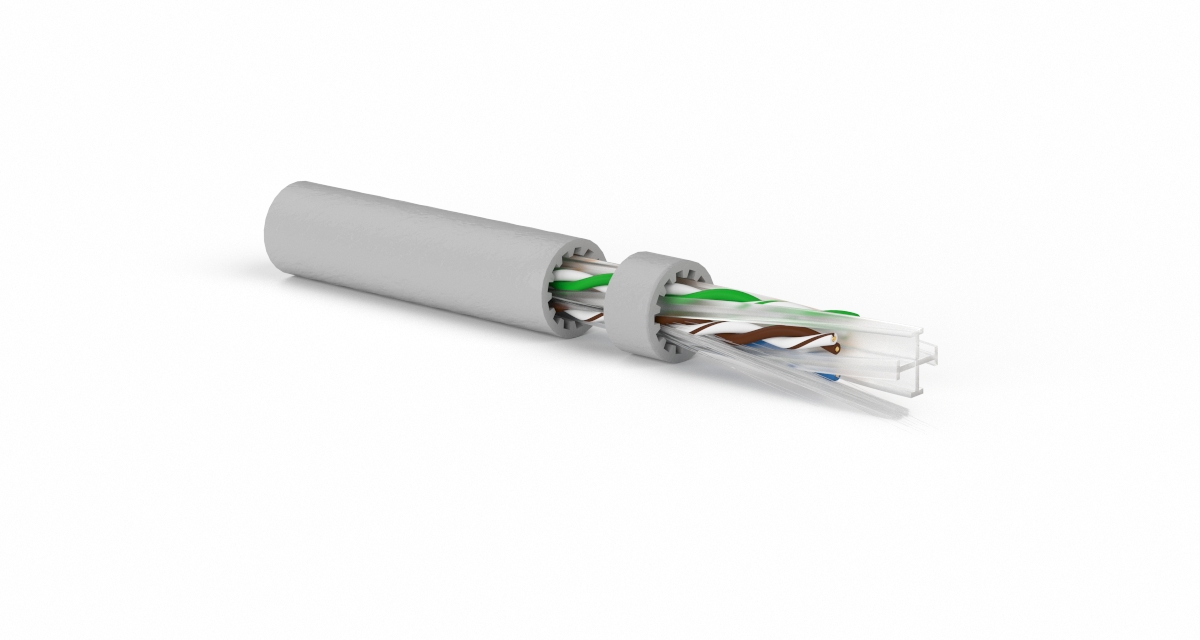

UUTP4-C6A-S23-IN-LSZH-GY-500 6AсерыйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-BK-500 6AчерныйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-BL-500 6AсинийLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-GN-500 6AзеленыйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-OR-500 6AоранжевыйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-RD-500 6AкрасныйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-WH-500 6AбелыйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-YL-500 6AжелтыйLSZH40,57 мм8.3U/UTP
UUTP4-C6A-S23-IN-LSZH-PK-500 6AрозовыйLSZH40,57 мм8.3U/UTP
Количество комплектов
-+
ПартномерКатегория (TIA/EIA)ЦветВнешняя оболочкаКоличество парНоминальный диаметр проводникаВнешний диаметр (мм)Конструкция кабеля

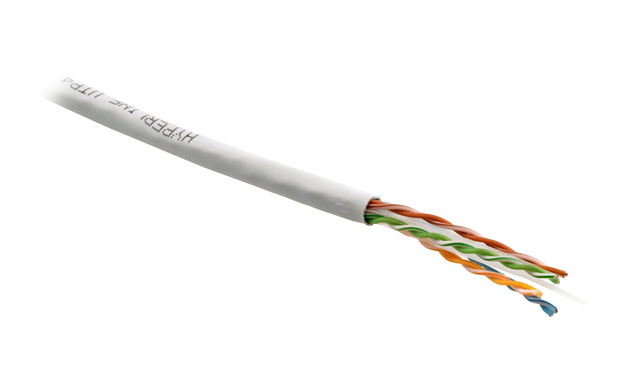

UUTP4-C6-S23-IN-PVC-GY-305 6серыйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-BL-305 6синийPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-BK-305 6черныйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-GN-305 6зеленыйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-OR-305 6оранжевыйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-RD-305 6красныйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-WH-305 6белыйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-YL-305 6желтыйPVC40,55 мм6.2U/UTP
UUTP4-C6-S23-IN-PVC-PK-305 6розовыйPVC40,57 мм6.2U/UTP
Количество комплектов
-+
ПартномерКатегория (TIA/EIA)ЦветВнешняя оболочкаКоличество парНоминальный диаметр проводникаВнешний диаметр (мм)Конструкция кабеля

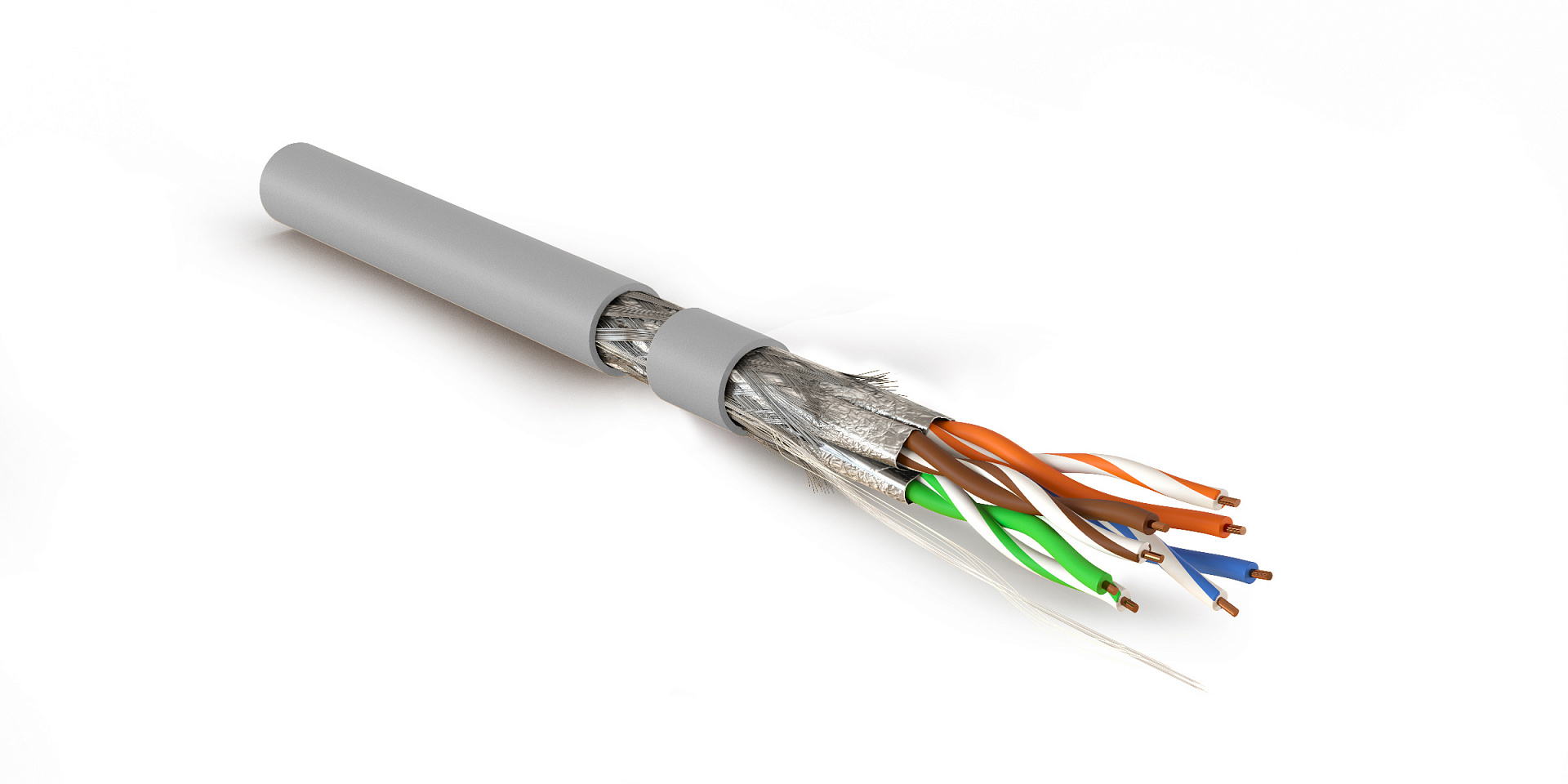

SFTP4-C7-S23-IN-LSZH-GY-500 7серыйLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-BK-500 7черныйLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-BL-500 7синийLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-GN-500 7зеленыйLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-OR-500 7оранжевыйLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-WH-500 7белыйLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-YL-500 7желтыйLSZH40,56 мм7.6S/FTP
SFTP4-C7-S23-IN-LSZH-PK-500 7розовыйLSZH40,56 мм7.6S/FTP
Количество комплектов
-+
ПартномерКатегория (TIA/EIA)ЦветВнешняя оболочкаКоличество парНоминальный диаметр проводникаВнешний диаметр (мм)Конструкция кабеля

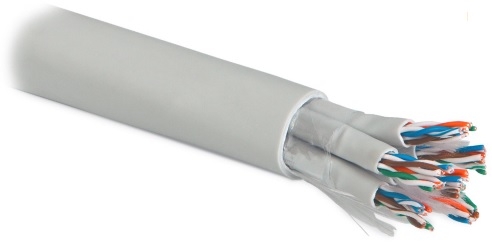

UUTP48W-C5-S24-IN-LSZH-GY 5серыйLSZH480,51 мм26U/UTP
UUTP16W-C5-S24-IN-LSZH-GY 5серыйLSZH160,51 мм14U/UTP
UUTP24W-C5-S24-IN-LSZH-GY 5серыйLSZH240,51 мм17U/UTP
UUTP12W-C5-S24-IN-LSZH-GY 5серыйLSZH120,51 мм12.5U/UTP
Количество комплектов
-+
ПартномерКатегория (TIA/EIA)ЦветВнешняя оболочкаКоличество парНоминальный диаметр проводникаВнешний диаметр (мм)Конструкция кабеля

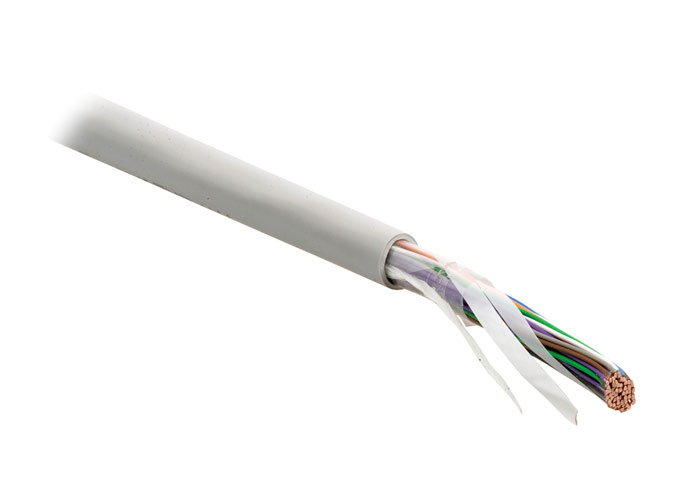

UUTP100-C3-S26-IN-PVC-GY 3серыйPVC1000,41 мм16.5U/UTP
UUTP10-C3-S26-IN-PVC-GY 3серыйPVC100,41 мм6.5U/UTP
UUTP25-C3-S26-IN-PVC-GY 3серыйPVC250,41 мм9.2U/UTP
UUTP50-C3-S26-IN-PVC-GY 3серыйPVC500,41 мм12.5U/UTP
Количество комплектов
-+

Для построения структурированных кабельных систем (СКС), локальных вычислительных сетей (ЛВС), прокладки магистральных и горизонтальных подсистем компания Hyperline предлагает большой выбор надежных и высококачественных телекоммуникационных медных кабелей типа «витая пара» различных категорий и типов экранирования. Благодаря современному оборудованию и качественным материалам кабели Hyperline обладают отличными характеристиками и отвечают самым современным международным стандартам.

На сегодняшний день международными стандартами TIA/EIA-568, ISO/IEC 11801, EN 50173 определены допустимые параметры передачи цифровых сигналов: затухание сигнала, потери пакетов данных, защита от электромагнитных помех и наводок.

Основные Категории / Классы* характеристик медных кабелей витая пара

Категория67
КлассDEEaFFa
Пороговая частота100 МГц250 МГц500 МГц600 МГ1000 МГц
Поддерживаемые приложения
10BASE-TEthernetxxxxx
100BASE-TXFast Ethernetxxxxx
1000BASE-TGigabit Ethernetxxxxx
10GBASE-T10 Gigabit Ethernetxxx
40GBASE-T40 Gigabit Ethernetx
Передача сигналов CATVкабель со слабым затуханием с жилами 22 AWG
Дистанционное питание (PoE)кабель со слабым затуханием с жилами 22 AWG
Тип штекерного разъемаRJ-45RJ-45RJ-45RJ-45PS TERA™ 4P
Классификация по стандартам ANSI/TIA-568-C.2 / ISO/IEC 11801 (Категория / Класс)

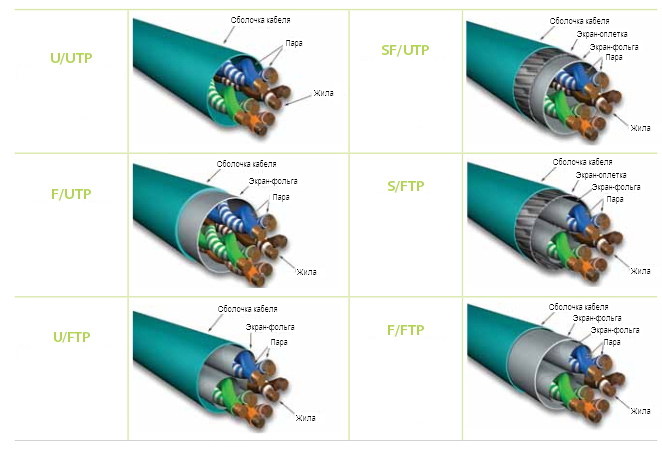

Типы экранирования кабелей витая пара, утвержденные стандартом ISO/IEC 11801

В зависимости от конструкции, условий прокладки, области применения кабели витая пара Hyperline представлены следующими основными группами:

Магистральные внутренней прокладки

  • Категории 7a и 7 экранированные
  • Категории 6a, 6 и 5е экранированные и неэкранированные
  • Малопарные (1-2 пары) категории 5 экранированные и неэкранированные
  • Многопарные категории 7, 5e, 5 и 3 экранированные и неэкранированные

Магистральные внешней прокладки

  • Категории 7a и 7 экранированные
  • Категории 6, 5е и 5 экранированные и неэкранированные
  • Малопарные (1-2 пары) категории 5 экранированные и неэкранированные
  • Многопарные категории 5 и 3 экранированные и неэкранированные

Для коммутационных шнуров и кроссирования

  • Категория 7 экранированные
  • Категории 6 и 5е экранированные и неэкранированные
  • Малопарные (1-2 пары) категории 5 неэкранированные
  • Кроссировочный кабель (1 пара) без внешней оболочки
  • Плоский телефонный кабель, 4 жилы, без парной скрутки

Для промышленных сетей

  • Для сетей Industrial Ethernet
  • Для сетей ProfiBUS
  • Для интерфейса RS-485/422
  • Для систем сигнализации
Тип экранированияМатериал оболочкиЦвет оболочки
U/UTPPVC – поливинилхлоридСерый (GY)
U/FTPLSZH – малодымный безгалогенный компаундСиний (BL)
F/UTPPE – полиэтиленЧерный (BK)
F/FTPPU – полиуретанЗеленый (GN)
S/UTPОранжевый (OR)
S/FTPРозовый (PK)
SF/UTPКрасный (RD)
SF/FTPФиолетовый (VL)
Белый (WH)
Желтый (YL)
