| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |

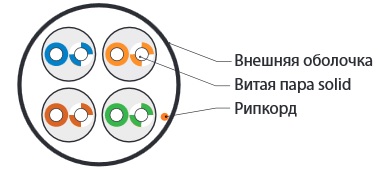

| Конструкция кабеля: | U/UTP |
| Цвет: | серый |
| Среда эксплуатации: | внутри помещений (indoor) |
| Внешний диаметр: | 5.1 мм |
| Температура эксплуатации: | -20 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | PVC (поливинилхлорид) |
| Толщина оболочки: | 0.5 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 0.89 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность NEC: | CM, CMG, CMX - общего назначения |
| Пожаробезопасность UL: | UL 1581,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 32 кг |
| Длина кабеля в упаковке: | 100 м |
| Гарантия | |
| Гарантия компонентная: | 15 лет |
| Гарантия системная: | 25 лет |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 110 Н |
| Минимальный радиус изгиба: | 4 внешних диаметра кабеля |
| Температура хранения: | -20 °C ... +50 °C |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,2 мм |

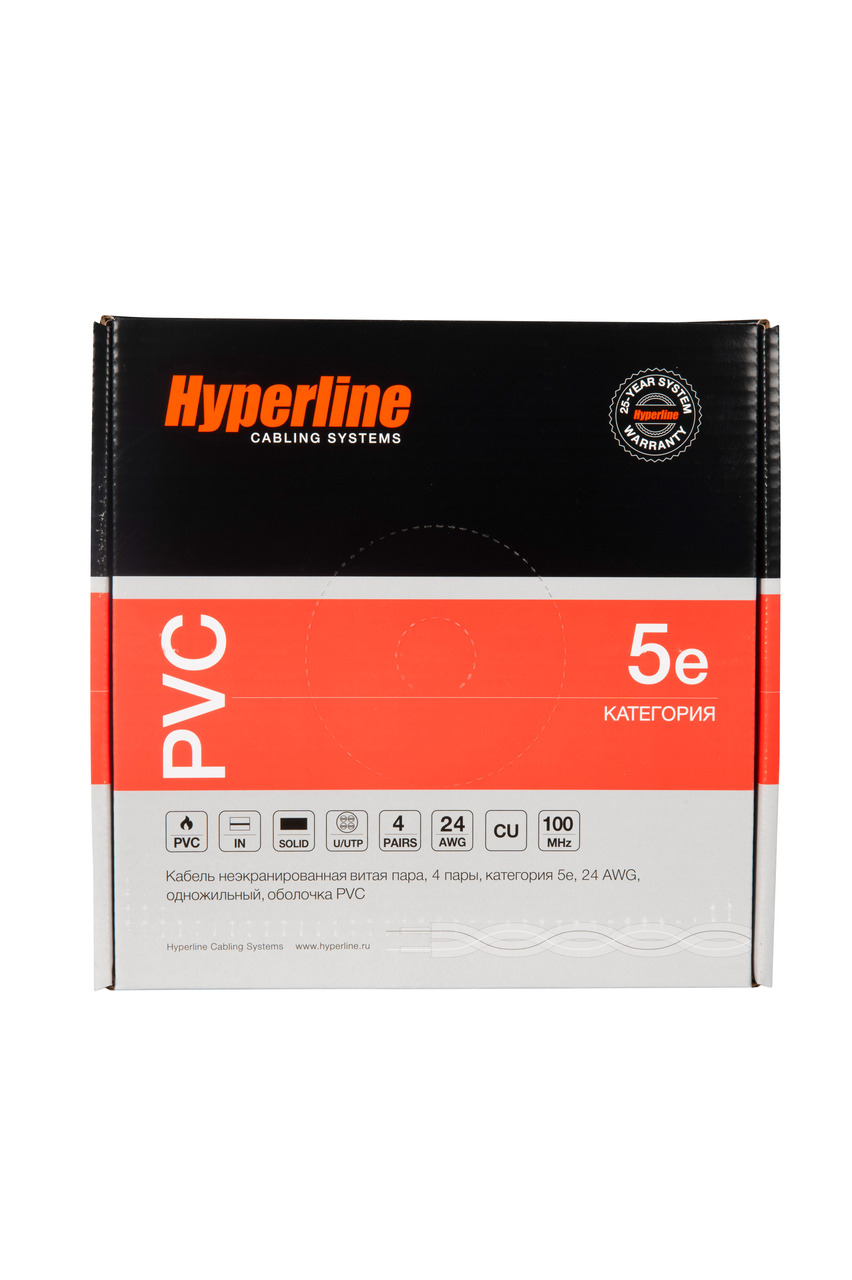

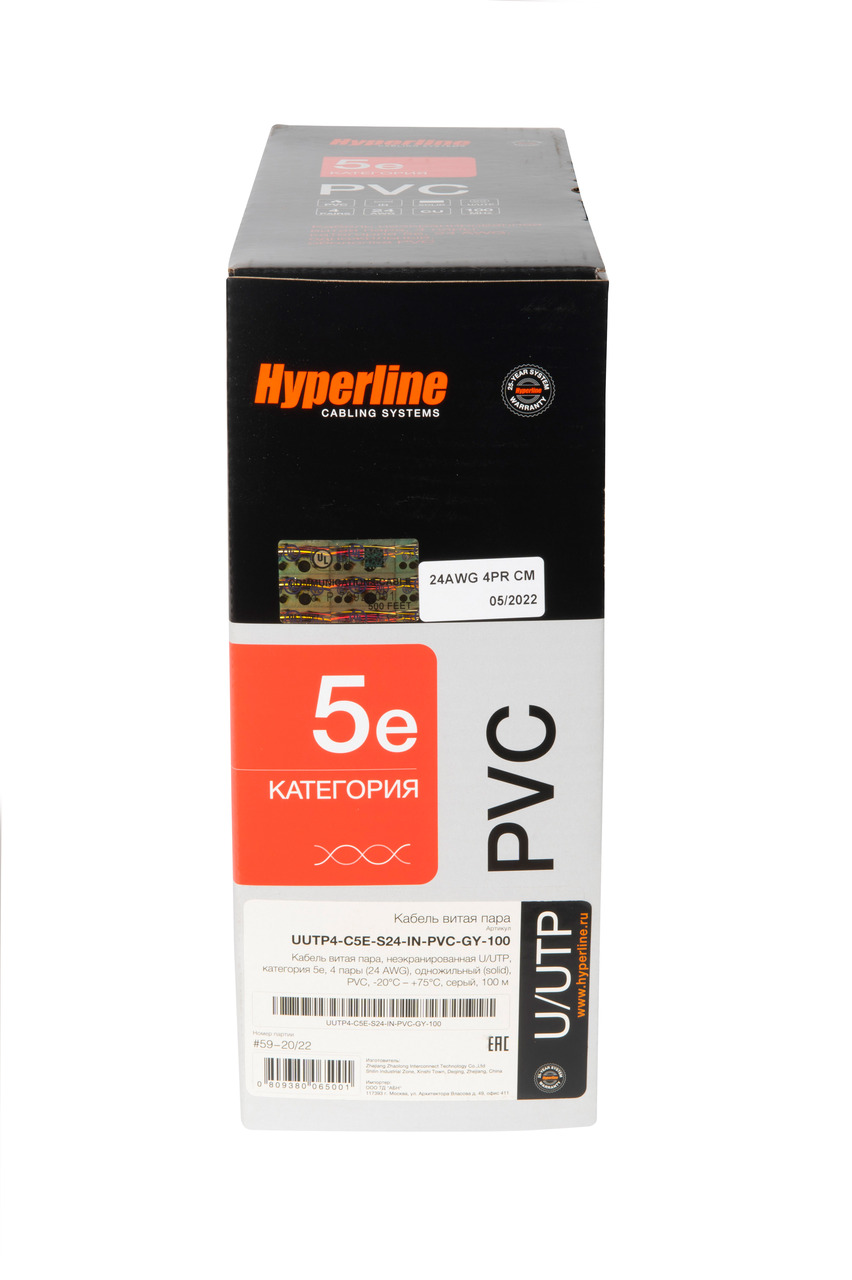

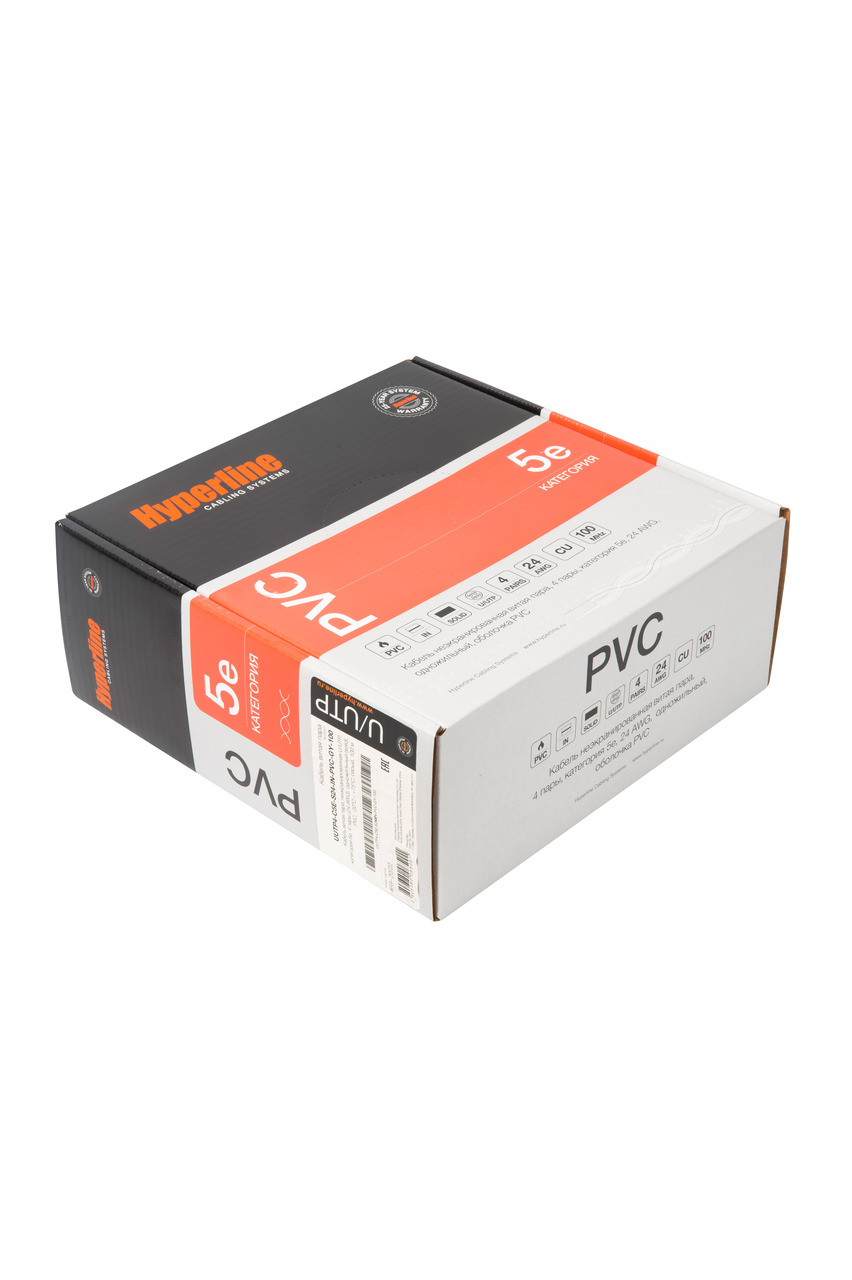

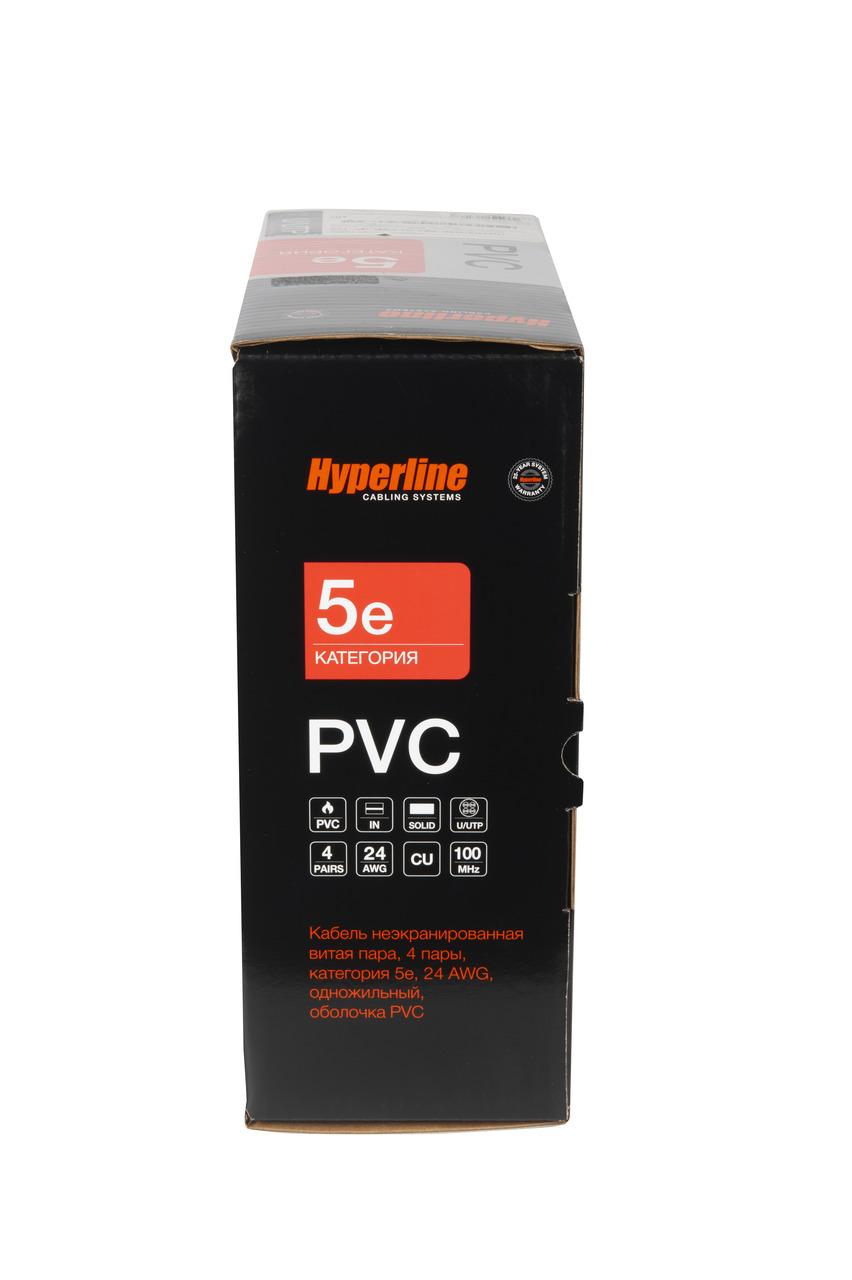

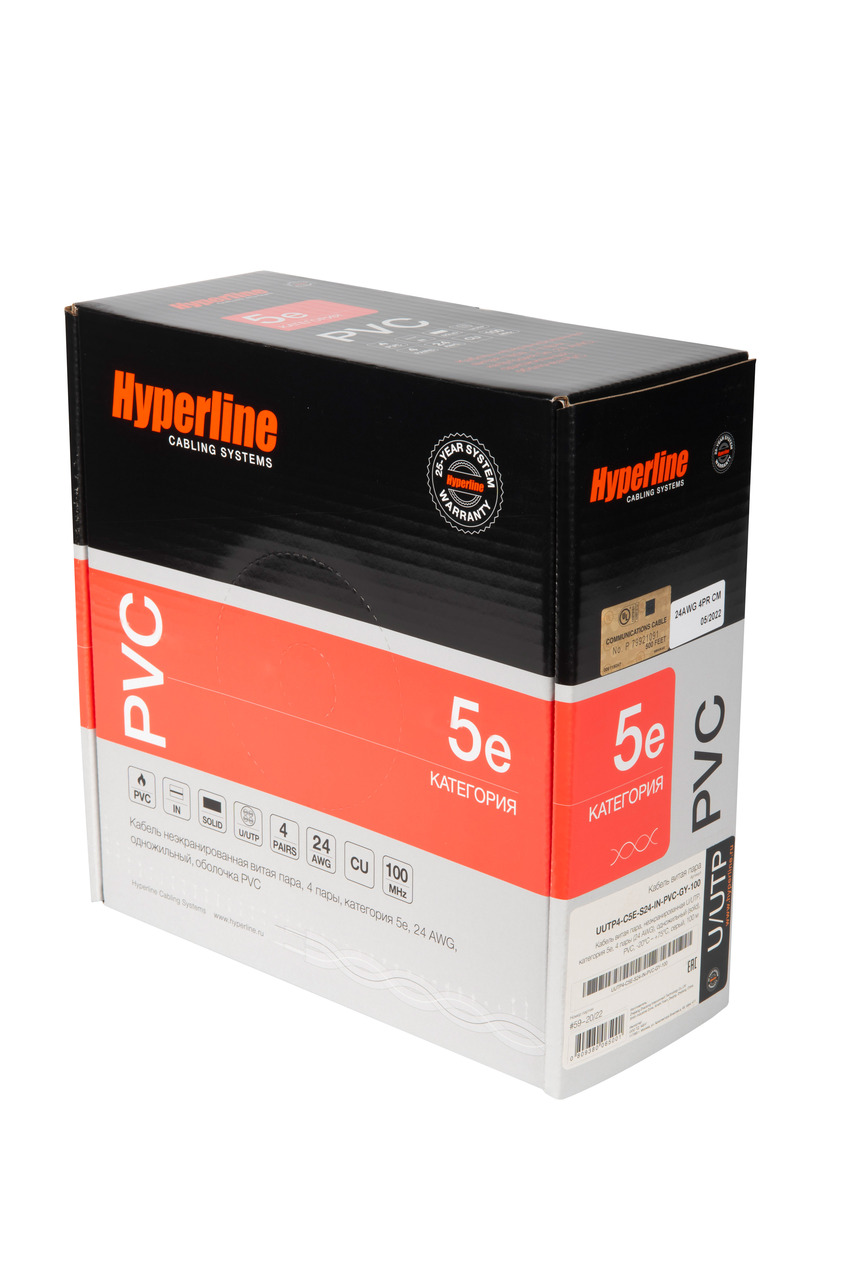

| Тип упаковки: | коробка |
| Удлинение жилы: | не менее 14% |
| Бронирование: | без брони |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 66 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Упаковка | |
| Высота упаковки: | 120 мм |
| Ширина упаковки: | 290 мм |
| Глубина упаковки: | 290 мм |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Сертификат UL
| Название | Срок действия | |
| Смотреть PDF |
Communications Cable Certified for Canada Types CM, CM-LS, CMG, CMP, CMR, CMR-LS, CMX, CMX Outdoor (DUZX7.E303448) |
27.02.2015 27.02.2100 |
| Смотреть PDF |

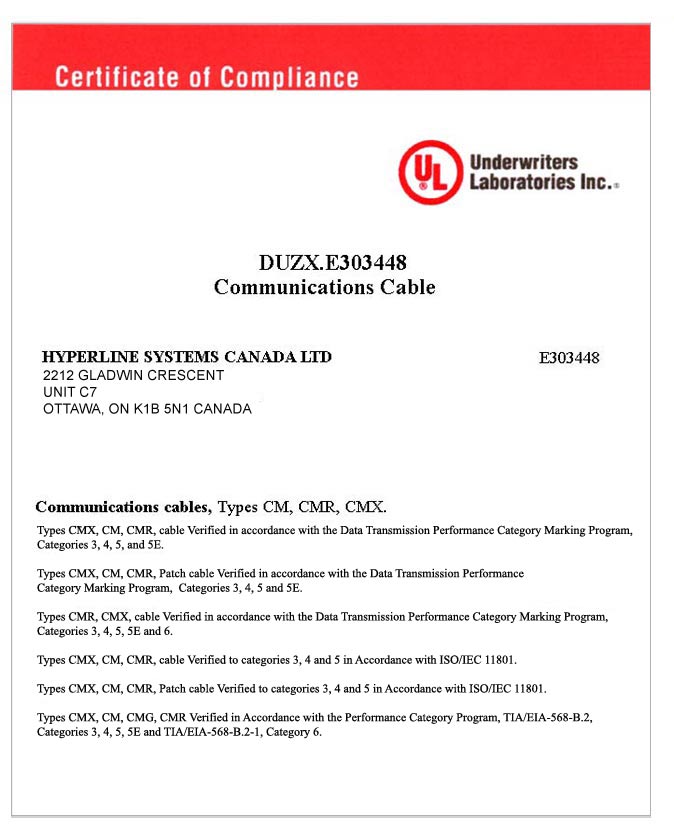

Communications cables, Types CM, CMR, CMX (DUZX.E303448) |
01.01.2015 01.01.2100 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распр. горение при групп. прокладке, предназначенные для внутр. прокладки в зданиях и сооружениях, с медными жилами, с числом пар жил от 1 до 100, напряж. до 50 В, с изоляцией из PE, в об. из PVC, не распр. горение. (РОСС RU.31376.04ЖРТ1) |
12.04.2022 11.04.2025 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распространяющие горение при групповой прокладке, предназначенные для внутренней прокладки в зданиях и сооружениях, с медными жилами, ном. напр. 50 В, с изоляцией из полиэтилена, в оболочке из PVC (RU C-CN.ПБ68.B.00910/22) |
12.04.2022 11.04.2025 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), с медными жилами, с внешней оболочкой из поливинилхлоридного пластиката, на номинальное напряжение до 50В т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС05.00058) |
09.07.2019 08.07.2022 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), с медными жилами (кол-во пар: 1, 2, 4, 8, 10, 12, 16, 24, 25, 48, 50, 100) с изоляцией из полиэтилена и внешней оболочкой из поливинилхлоридного пластиката, на номинальное напряжение до 50В (С-CA.АБ09.В.00486) |
21.06.2018 21.06.2021 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |
Сертификат ETL
| Название | Срок действия | |
| Смотреть PDF |
Архив:
UTP4-C5E-Solid-XX (3092270CRT-015) |
16.02.2006 26.08.2012 |
