Каталог

Универсальное решение с медными и оптическими кассетами PPTR-19

Кассеты претерминированные оптические Hyperline серии PPTR-CSS FO
ПартномерКласс полировкиКоличество волоконТип оптического волокна
PPTR-CSS-1-6xDLC-SM/GN-BL APC12SM 9/125 (OS2)
PPTR-CSS-2-6xDSC-SM/GN-BL PC12SM 9/125 (OS2)
PPTR-CSS-1-6xDLC-SM/BL-BL PC12SM 9/125 (OS2)
PPTR-CSS-1-6xDLC-MM/AQ-BL PC12MM 50/125 (ОМ3)
PPTR-CSS-1-6xDLC-MM/BG-BL PC12MM 50/125 (ОМ2)
PPTR-CSS-1-6xDLC-MM/MG-BL PC12MM 50/125 (OM4)
Количество комплектов
-+
Кассеты претерминированные медные Hyperline серии PPTR-CSS CU
ПартномерКатегория (TIA/EIA)Тип разъема
PPTR-CSS-1-6xRJ45-C6-SH-STL 6ARJ45
PPTR-CSS-1-6xRJ45-C6A-SH-STL 6ARJ45
Количество комплектов
-+
Патч-панели 19" для претерминированных медных и оптических кассет Hyperline серии PPTR-19-XCU-STL
ПартномерВысота (мм)Монтажная высота
PPTR-19-8CU-STL 2541U
PPTR-19-4CU-STL 1U
Количество комплектов
-+

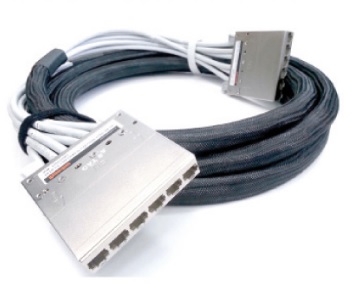

Сборки кабельные медные претерминированные с кассетами на обоих концах, категория 6, LSZH Hyperline серии PPTR-CT-CSS/C6-D-CSS/C6-LSZH-(X)M-GY
ПартномерКатегория (TIA/EIA)Внешняя оболочкаЦвет кабеля
PPTR-CT-CSS/C6-D-CSS/C6-LSZH-9M-GY 6LSZHсерый
PPTR-CT-CSS/C6-D-CSS/C6-LSZH-7M-GY 6LSZHсерый
PPTR-CT-CSS/C6-D-CSS/C6-LSZH-5M-GY 6LSZHсерый
PPTR-CT-CSS/C6-D-CSS/C6-LSZH-8M-GY 6LSZHсерый
Количество комплектов
-+
ПартномерКатегория (TIA/EIA)Внешняя оболочкаЦвет кабеляКонструкция кабеля
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-6M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-7M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-11M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-8M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-5M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-9M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-12M-GY 6LSZHсерыйU/FTP
PPTR-CT-CSS/C6S-D-CSS/C6S-LSZH-20M-GY 6LSZHсерыйU/FTP
Количество комплектов
-+
Hyperline PPTR-CSS-BLANK-PL-BK Панель-заглушка для кассет, пластиковая, цвет черный
Партномер
PPTR-CSS-BLANK-PL-BK
Количество комплектов
-+

Претерминированные решения PPTR-19 (на основе медных и оптических кассет)

Универсальное высокоплотное решение EZ-PPTR™ представляет собой высококачественную модульную систему, сочетающую в себе одновременно медные и оптические кассеты. Данная система разработана с целью предоставления максимальной гибкости и высокой плотности портов в условиях жесточайшего дефицита юнитового пространства. Такая возможность особенно актуальна при модернизации ЦОД, когда увеличение плотности существующего пространства сопровождается добавлением одновременно медных и оптических каналов.

Подключение претерминированных систем не требует дорогостоящих специалистов, а может проводиться 1-2 сотрудниками собственного IT-отдела организации, не обладающих специальными навыками. Высокая надёжность претерминированных компонентов снижает риски, связанные с качеством монтажа и производительностью кабельной системы, а также безопасностью объекта в части контроля доступа стороннего персонала при установке.

Решение строится на основе 19" корпусов (патч-панелей) высотой 1U, заполняемых медными и волоконно-оптическими кассетами, количество которых самостоятельно определяется заказчиком. В одном юните вмещается до 48 медных портов или 96 волокон – можно использовать только медные кассеты, или же комбинировать их с необходимым количеством оптических кассет.

Медные кабельные кассетные сборки – являясь частью универсального решения Hyperline EZ-PPTR™ (PPTR-19), включающего в себя 19" патч-панели, а также оптические кассеты и кабельные сборки – могут устанавливаться в 19" патч-панели (PPTR-19) для последующего размещения в серверных шкафах, или же размещаться без патч-панелей непосредственно внутри монтажных конструктивов.


Эффективное использование пространства в 19" патч-панели (1U) достигается благодаря гибкому выбору интерфейсов (медь + оптика) и одинаковым размерам кассет

Одна оптическая кассета содержит 12 портов LC или SC, а в 19" патч-панели (1U) вмещается до 96 волокон

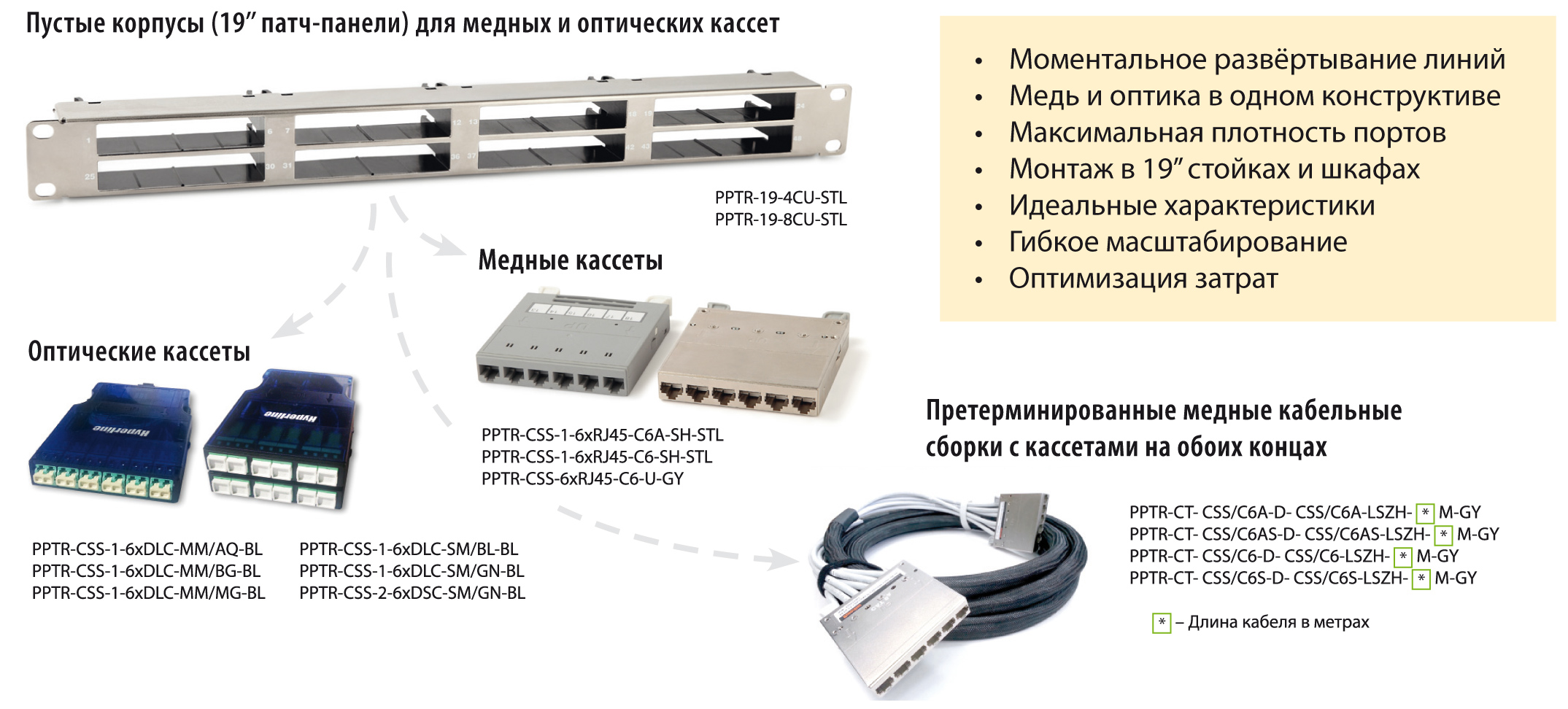

В состав компонентов EZ-PPTR™ (PPTR-19) входят:

Простота развертывания, высокая плотность портов и надёжность всегда и у всех производителей претерминированных решений являлись важнейшими преимуществами. Теперь, благодаря одинаковым размерам кассет, в одном корпусе 19" патч-панели становится возможным не только объединять коммутационные блоки для медных и оптических систем, но делать это также удобнее и снижая затраты.
