Каталог

Коаксиальные кабели

ПартномерЦветВнешняя оболочкаВнешний диаметр (мм)Категория (RG-тип)

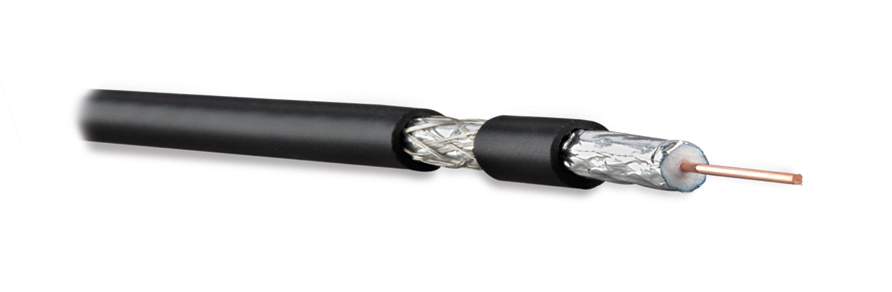

COAX-RG8-500 черныйPVC10.2RG-8
Количество комплектов
-+
ПартномерЦветВнешняя оболочкаВнешний диаметр (мм)Категория (RG-тип)

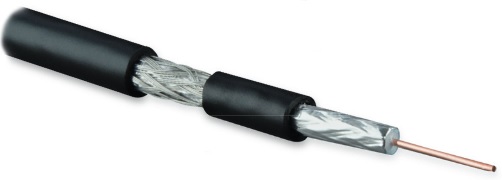

COAX-RG11-500 черныйPVC10.16RG-11
Количество комплектов
-+
ПартномерЦветВнешняя оболочкаВнешний диаметр (мм)Категория (RG-тип)

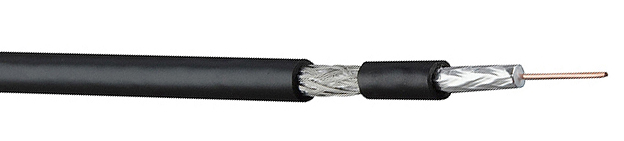

COAX-RG58-500 черныйPVC4.95RG-58
Количество комплектов
-+
ПартномерЦветВнешняя оболочкаВнешний диаметр (мм)Категория (RG-тип)
COAX-RG59-LSZH-100 черныйLSZH6.1RG-59
COAX-RG59-LSZH-500 черныйLSZH6.1RG-59
Количество комплектов
-+
Кабели коаксиальные SAT703N, 75 Ом, 17 AWG, одножильные,внутренние, PVC Hyperline серии COAX-SAT703N
ПартномерЦветВнешняя оболочкаВнешний диаметр (мм)
COAX-SAT703N-BK-500 черныйPVC6.6
COAX-SAT703N-WH-500 белыйPVC6.6
COAX-SAT703N-WH-100 белыйPVC6.6
COAX-SAT703N-BK-100 черныйPVC6.6
Количество комплектов
-+
ПартномерЦветВнешняя оболочкаВнешний диаметр (мм)Категория (RG-тип)
COAX-RG6-CU-500 черныйPVC6.9RG-6
COAX-RG6-CU-100 черныйPVC6.9RG-6
Количество комплектов
-+

Сфера применения коаксиальных кабелей остается достаточно широкой, от прокладки сетей кабельного телевидения, до организации небольших компьютерных сетей со скоростью до 10 Мбит/с (10BASE-2, 10BASE-5). Несмотря на то, что в последнее время волоконная оптика, спутниковые и другие передовые технологии становятся общепринятыми стандартами, тем не менее, радио- и телевизионные сети по-прежнему строятся с использованием коаксиальных кабелей.

Для удовлетворения потребностей рынка компания Hyperline предлагает полнофункциональный ряд надежных коаксиальных кабелей с волновым сопротивлением 50 и 75 Ом. Магистральные, распределительные и абонентские коаксиальные кабели Hyperline изготовлены из современных высококачественных материалов, обеспечивают надежное экранирование и стабильные передающие характеристики.

Основные области применения

  • Кабельное телевидение CATV
  • Системы видеонаблюдения CCTV
  • Цифровое спутниковое вещание DBS
  • Вещание с коллективной антенной MATV
  • Соединения в радиочастотной аппаратуре

Исполнения для различных условий эксплуатации (по типу оболочки)

Кабели с оболочкой PVC – используются для прокладки внутри и вне помещений; LSZH – внутри помещений (в зданиях с массовым пребыванием людей); PE – вне помещений, пригоден для прокладки в трубопроводах и кабельной канализации, может прокладываться непосредственно в грунт. Кабели с тросом предназначены для прокладки между опорами.

Основные типы коаксиальных кабелей Hyperline
Тип (категория)Волновое сопротивлениеЦентральный проводникЭкранирование
ДиаметрКонструкция
RG-675 Ом1,02 мм (18 AWG)однопроволочныйфольга + оплетка
RG-5975 Ом0,81 мм (20 AWG)однопроволочныйфольга + оплетка
Согласно EN 50117-2-4
(аналог SAT703N)
75 Ом1,13 мм (17 AWG)однопроволочныйфольга + оплетка
RG-5850 Ом0,89 мм (20 AWG)многопроволочныйоплетка
RG-850 Ом2,16 мм (13 AWG)многопроволочныйоплетка
RG-1175 Ом1,63 мм (14 AWG)однопроволочныйфольга + оплетка
RG-21350 Ом2,26 мм (13 AWG)многопроволочныйоплетка
RG-59 + 2 cиловые жилы75 Ом0,58 мм (23 AWG)однопроволочныйфольга + оплетка

Маркировочные обозначения типа RG

Маркировка коаксиальных кабелей по шкале RG (Radio Guide, что дословно значит «радиоуказания, «радиоволновод», «радиочастотный проводник») уходит своими корнями во времена Второй мировой войны и окончательно была опубликована в документе MIL-HDBK-216 в 1962 году для кабелей военного и гражданского назначения. В настоящее время данный принцип маркировки кабелей устарел. Однако обозначения серии кабелей типа RG настолько прижились в течение нескольких поколений, что они используются и сейчас.

Если вам требуется коаксиальный кабель для нового или нестандартного применения, или же вы не нашли кабель, который бы соответствовал предъявляемым требованиям, обратитесь в службу поддержки компании Hyperline.
