Структурированная кабельная система (СКС)

СКС — это универсальная телекоммуникационная инфраструктура здания или комплекса жилых, офисных и промышленных зданий, обеспечивающая передачу слаботочных сигналов и способная поддерживать широкий спектр приложений:

  • компьютерные, телефонные и телевизионные сети, системы видеонаблюдения;
  • системы контроля, безопасности и управления, пожарной и охранной сигнализации;
  • мультимедийные сервисы, межмашинное взаимодействие, датчики, освещение, PoE;
  • интеллектуальные системы зданий, приложения Интернета вещей (IoT).

Слаботочная кабельная система на основе медных и волоконно-оптических кабелей и компонентов является основой телекоммуникационной инфраструктуры любого предприятия и предназначена для организации рабочих мест ее сотрудников.

Структурированная кабельная система (СКС) может быть смонтирована как в среде кампуса (группы зданий), так и в отдельном здании. Согласно международному стандарту ISOI/IEC 11801, структурированная кабельная система включает в себя три подсистемы:

  • горизонтальная подсистема (horizontal subsystem) — этажная кабельная система здания, соединяющая телекоммуникационные розетки на рабочем месте с горизонтальным (этажным) кроссом, расположенным в телекоммуникационной. Кросс может находиться на том же этаже либо на смежном;
  • магистральная подсистема внутри здания (building backbone subsystem) — кабельная система, соединяющая каждый горизонтальный кросс внутри одного здания с главным или промежуточным кроссом;

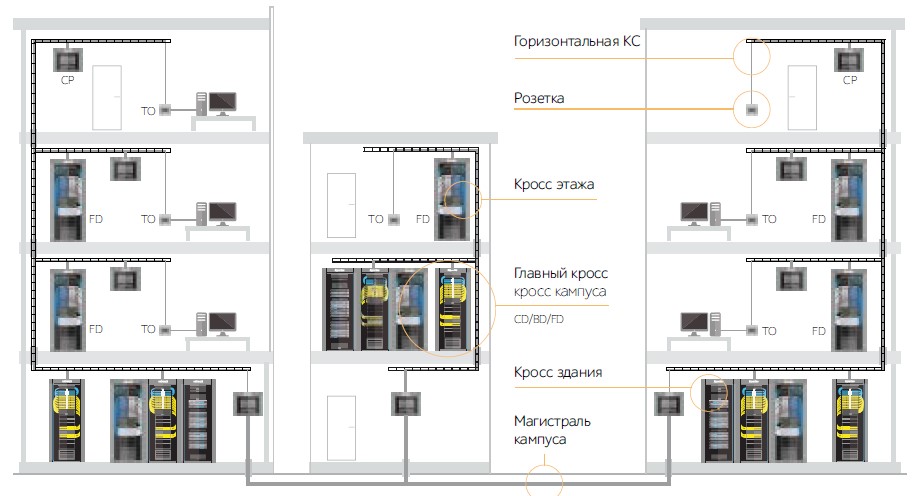

  • магистральная подсистема между зданиями (campus backbone subsystem) — кабельная система, связывающая здания в среде кампуса (группы зданий). Каждый кабель внешней магистрали проходит от главного кросса (расположенного обычно в главном здании) до промежуточных кроссов (кроссов зданий) (рис. 1).


Hyperline Cabling Systems (Hyperline СКС)

Hyperline — компания-производитель компонентов для построения кабельных систем.

Hyperline предоставляет системную гарантию (на кабельную систему в целом) сроком 25 лет.

Для получения Заказчиком гарантии должны быть выполнены следующие условия:

  1. Применены компоненты кабельной системы производства Hyperline.

  2. Кабельная система должна быть спроектирована и смонтирована Сертифицированным Инсталлятором Hyperline в соответствии с правилами проектирования и монтажа и согласно действующим стандартам на СКС.

  3. Кабельная система должна пройти тестирование на соответствие заявленной категории (5е, 6, 6а) или уровень вносимых потерь и длину.

  4. На кабельную систему должна быть оформлена Исполнительная документация (ИД), включающая этажные планы, структурную схему, пояснительную записку.

25-летняя системная гарантия предоставляется на прошедшие тестирование стационарные линии и каналы, построенные из разрешённых компонентов Hyperline СКС. Обязательство включает в себя: гарантию на исправность компонентов, гарантию на работы по монтажу кабеля и коммутационного оборудования, а также гарантию на качественную работу настоящих и будущих приложений, совместимых с установленной СКС.

Компания Hyperline гарантирует, что в течение 25 лет характеристики постоянных линий и каналов СКС будут удовлетворять требованиям стандартов ГОСТ Р 53246-2008, ГОСТ Р 53245-2008, ANSI/TIA/EIA 568-D, ISO/IEC 11801-3:2017 и соответствовать установленным пределам затухания в линии при тестировании.

Гарантия Hyperline СКС распространяется исключительно на кабельные системы, которые были установлены Сертифицированными Инсталляторами. Для принятия решения о выдаче гарантийного сертификата компания Hyperline может провести аудит (выездную проверку) смонтированной кабельной системы.

Гарантийные системы Hyperline

Компоненты медных кабельных систем

Категория характеристик
Наименование гарантийной системы
Категория 5е Hyperline 5е
Категория 6 Hyperline 6
Категория 6а Hyperline 6а

Компоненты волоконно-оптических кабельных систем
Категория характеристик Наименование гарантийной системы
Производительность до 1 Gbit Hyperline FO
Производительность до 10 Gbit Hyperline 10 GFO
Производительность до 40/100 Gbit Hyperline 40/100 GFO
