Каталог
Адаптеры оптические
Адаптеры проходные оптические SC-ST Hyperline
Партномер Тип разъемов Тип соединяемых волокон
ST-SC-SM (Снят с производства) SC - ST SM (одномодовое)
FA-S11Z-SC/ST-N/BK-SL SC - ST SM/MM 1 (simplex)
FA-S11Z-SC/ST-N/RD-SL SC - ST SM/MM 1 (simplex)
Количество комплектов
- +
Адаптеры проходные оптические SC-SC Hypeline
Партномер Тип разъемов Тип соединяемых волокон Количество соединений
FA-P11Z-SC/SC-N/BK-GN SC - SC SM (одномодовое) 1 (simplex)
FA-P11Z-DSC/DSC-N/GN-GN SC - SC SM (одномодовое) 2 (duplex)

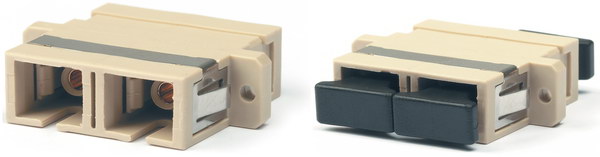

FA-P11Z-DSC/DSC-N/BK-BG SC - SC MM (многомодовое) 2 (duplex)
FA-P11Z-SC/SC-N/BK-BG SC - SC MM (многомодовое) 1 (simplex)
FA-P11Z-DSC/DSC-N/BK-BL SC - SC SM (одномодовое) 2 (duplex)
FA-P11Z-SC/SC-N/BK-BL SC - SC SM (одномодовое) 1 (simplex)
FA-P11Z-SC/SC-N/BK-AQ SC - SC SM (одномодовое) 1 (simplex)
FA-P11Z-DSC/DSC-N/BK-AQ SC - SC MM (многомодовое) 1 (simplex)
FA-P11Z-DSC/DSC-N/BK-MG SC - SC MM (многомодовое) 1 (simplex)
Количество комплектов
- +

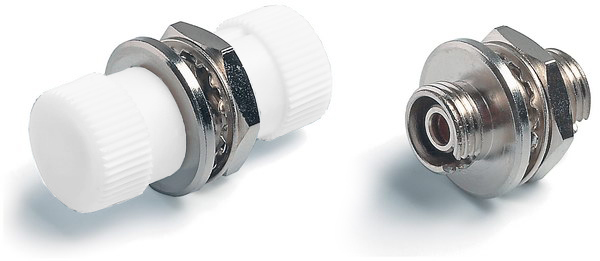

Адаптеры проходные оптические FC-FC Hyperline
Партномер Тип разъемов Тип соединяемых волокон Количество соединений
FA-S00Z-FC/FC-N/GN-SL FC - FC SM (одномодовое) 1 (simplex)
FA-S00Z-FC/FC-N/WH-SL FC - FC SM/MM 1 (simplex)
Количество комплектов
- +
Адаптеры проходные оптические LC-LC Hyperline
Партномер Тип разъемов Тип соединяемых волокон Количество соединений
QLC-QLC-SM (Снят с производства) LC - LC SM (одномодовое) 4 (quadro)
FA-P00Z-LC/LC-N/WH-BG LC - LC MM (многомодовое) 1 (simplex)
FA-P11Z-DLC/DLC-N/WH-BG LC - LC MM (многомодовое) 2 (duplex)
FA-P00Z-LC/LC-N/WH-BL LC - LC SM (одномодовое) 1 (simplex)
FA-P11Z-DLC/DLC-N/WH-BL LC - LC SM (одномодовое) 2 (duplex)
FA-P11Z-QLC/QLC-N/WH-BL LC - LC SM (одномодовое) 4 (quadro)
FA-P11Z-QLC/QLC-N/WH-BG LC - LC MM (многомодовое) 4 (quadro)
FA-P00Z-LC/LC-N/WH-GN LC - LC SM (одномодовое) 1 (simplex)
FA-P11Z-DLC/DLC-N/WH-BK LC - LC SM (одномодовое) 2 (duplex)
FA-P11Z-DLC/DLC-N/WH-AQ LC - LC MM (многомодовое) 2 (duplex)
FA-P11Z-DLC/DLC-N/WH-MG LC - LC MM (многомодовое) 2 (duplex)
FA-P11Z-QLC/QLC-N/WH-BG LC - LC MM (многомодовое) 2 (duplex)
FA-P11Z-QLC/QLC-N/WH-MG LC - LC MM (многомодовое) 2 (duplex)
Количество комплектов
- +
Адаптеры проходные оптические ST-ST Hyperline
Партномер Тип разъемов Тип соединяемых волокон Количество соединений
FA-S00Z-ST/ST-N/BK-SL ST - ST SM (одномодовое) 1 (simplex)
FA-S01Z-DST/DST-N/RD-SL ST - ST SM/MM 2 (duplex)
DST-DST-SM (Снят с производства) ST - ST SM (одномодовое) 2 (duplex)
Количество комплектов
- +
Адаптеры проходные оптические SC-FC Hyperline
Партномер Тип разъемов Тип соединяемых волокон Количество соединений
FA-P11Z-FC/SC-N/RD-BL FC - SC SM (одномодовое) 1 (simplex)
FA-S11Z-FC/SC-N/RD-SL FC - SC SM/MM 1 (simplex)
Количество комплектов
- +

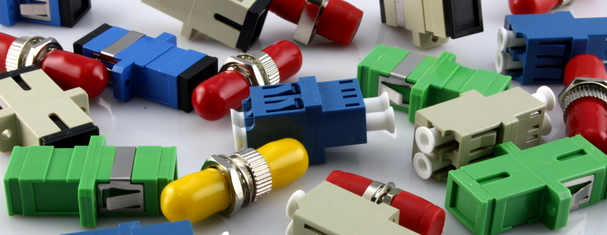

Компания Hyperline выпускает проходные и переходные адаптеры под все популярные типы разъемов: SC, LC, ST и FC. Другие типы адаптеров поставляются по заказу. К адаптеру с обеих сторон подключаются оптические разъемы (коннекторы), наконечники которых прецизионно центрируются с помощью специальной втулки, обеспечивая физический контакт соединяемых волокон. Между собой адаптеры отличаются материалом, из которого изготовлена центрирующая втулка (из металла или керамики), а также по типу соединяемых волокон – для одномодовых и многомодовых кабелей. Для многомодовых адаптеров центрирующую втулку обычно изготавливают из бронзы или других металлов, а для одномодовых – из керамического материала.

К адаптерам для соединения одномодовых разъемов с угловой полировкой APC предъявляются более жесткие требования в отношении точности центрирования наконечников, чем при полировке PC, UPC. Кроме того, разъемы с полировкой APC не совместимы с разъемами другой полировки, поэтому для цветовой кодировки разъемов и адаптеров с полировкой APC используется зеленый цвет. В зависимости от числа соединяемых разъемов (волокон) адаптеры могут быть симплексными (для соединения одной пары разъемов), дуплексными (для соединения двух пар разъемов) или квадро – для соединения четырех пар разъемов. По заказу доступны адаптеры с защитными шторками на входе оптических розеток. Все адаптеры снабжены пылезащитными колпачками.

Применение

  • Коммутация оборудования и сегментов ВОЛС
  • Кабельное телевидение (CATV & CCTV)
  • Сети FTTH «оптика до дома»
  • Сети передачи данных

Особенности и преимущества

  • Высокоточное центрирование втулкой из металла или керамики
  • Различные типы соединений и волокна, защитные шторки по заказу
  • Качество всех изделий тестируется в заводских условиях

Основные типы адаптеров: MPO-MPO (MTP), SC-SC, DSC-DSC, ST-ST, DST-DST, LC-LC, DLC-DLC, QLC-QLC, FC-FC, SC-FC, ST-SC, DST-DSC, FC-ST. Если вам требуются адаптеры других типов для нового или нестандартного применения, или же вы не нашли вариант, который бы соответствовал предъявляемым требованиям, обратитесь в службу поддержки Hyperline.
