Основные характеристики | |
Категория (TIA/EIA): | 5e |
Тип разъема: | RJ45 |
Тип контактов: | 110 IDC |
Заделка контактов: | NE-TOOL (HT-KJNE-TOOL),инструмент 110 типа |
Цвет: | белый |
Общие характеристики | |
Защита от ЭМП: | полное экранирование |
Подключаемые проводники: | 0,64...0,51 мм (22...24 AWG) |

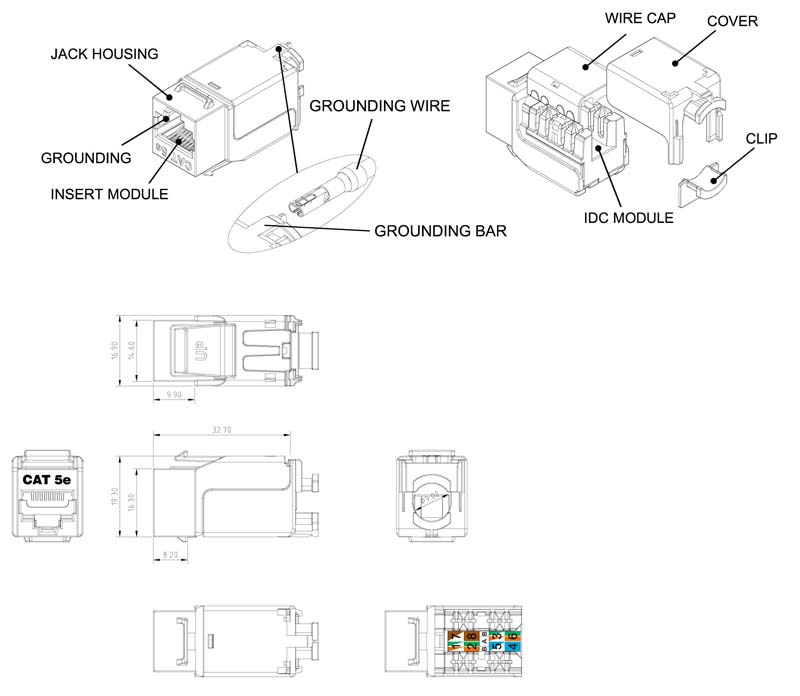

Габариты и вес | |
Высота: | 19.3 мм |
Ширина: | 16.9 мм |
Глубина: | 32.7 мм |
Материалы | |
Материал корпуса: | никелированный цинк |
Материал пружинных контактов: | фосфористая бронза с напылением золотом |
Материал IDC-контактов: | фосфористая бронза с покрытием оловом |
Электрические характеристики | |
Максимальный ток: | 1.5 А |
Рабочее напряжение: | 48 В |
Контактное сопротивление (макс.): | 20 мОм |
Сопротивление изоляции (мин.): | 500 МОм |
Испытательное напряжение: | 1000 В / 60 Гц / 1 мин. |
Эксплуатационные характеристики | |
Количество циклов коммутации (мин.): | 750 |
Относительная влажность (макс.): | 93 % |
Усилие зажима: | 50 Н |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Электротехническое оборудование (20/03/0110) |
19.03.2020 20.03.2120 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (252) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Смотреть PDF |
Кроссовое оборудование, патч-панели, розетки, разъемы, штепсели, модули, модули-вставки, кабели, патч-корды (РОСС RU.0001.11.AB51) |
23.09.2014 13.05.2019 |
Текст
Изображение | Название |
![]() |
Hyperline FP-E-1-WH Лицевая панель 86х86мм для 1-й вставки типа Keystone Jack, европейский стандарт
FP-E-1-WH |
Монтаж

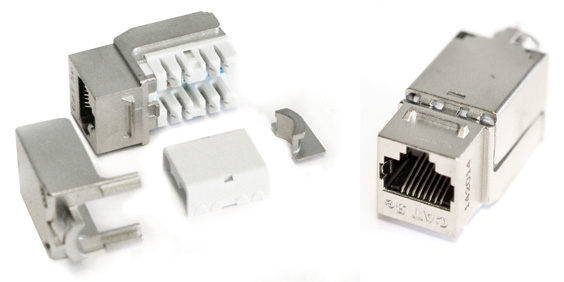

Вставка Keystone Jack RJ-45(8P8C), категория 5e, экранированная, 110 IDC, заделка с помощью NE-TOOL, белая
- Разработаны специально для использования с инструментом для быстрой заделки NE-TOOL
- Для заделки контактов подходят также ударные инструменты 110 типа или для плинтов (LSA)
- Используется для одножильных проводников 0,64 – 0,51 мм (22 – 24 AWG)

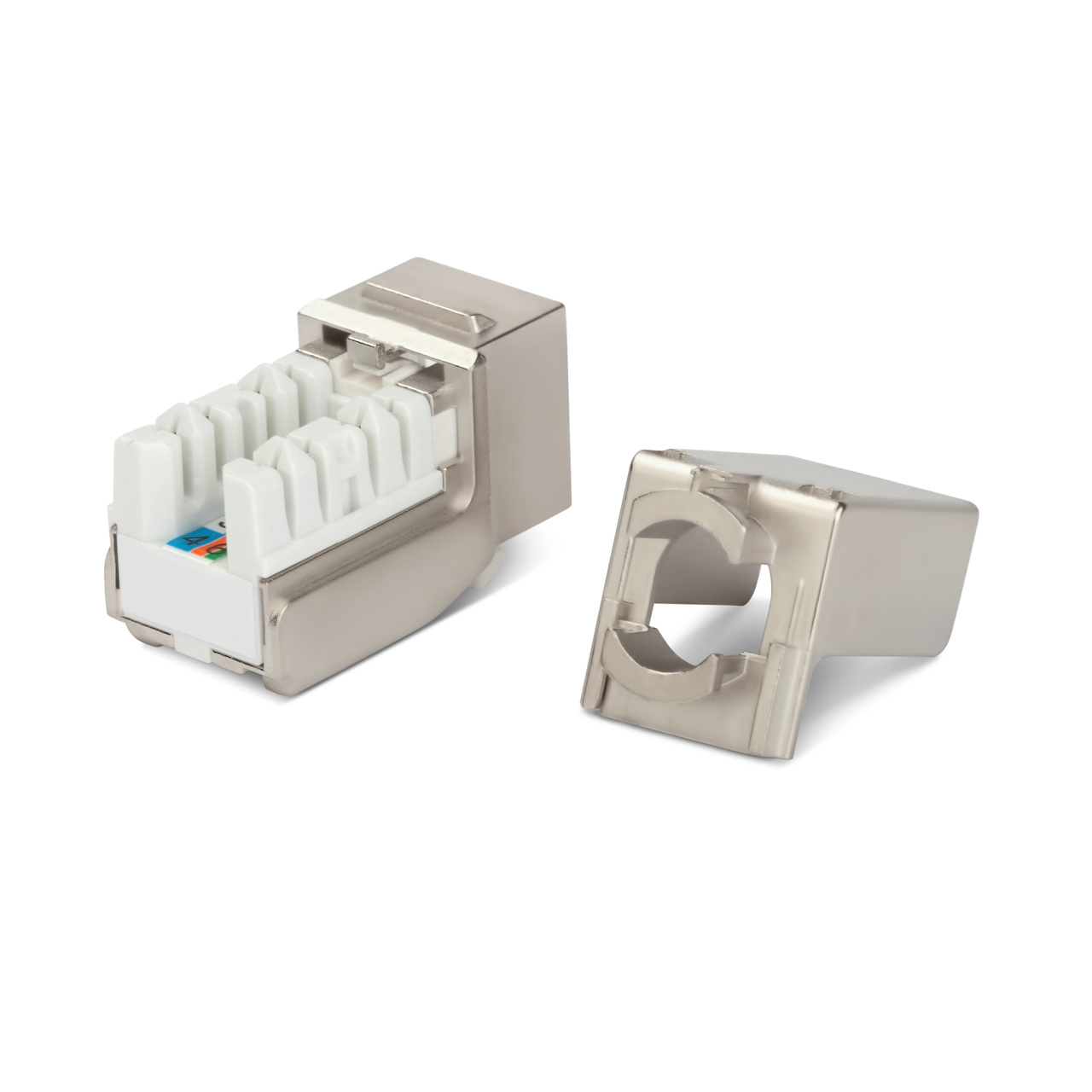

- Экранированный модуль (SH) выполнен в литом металлическом корпусе
- Неэкранированная (U) и экранированная (SH) версии исполнения
- Пружинные контакты с золотым покрытием
Вставка Keystone Jack RJ-45(8P8C), категория 5e, экранированная, 110 IDC, заделка с помощью NE-TOOL, белая
- Соответствует стандартам ANSI/TIA/EIA-568-B.2-1, ISO/IEC 11801 для категории 5е
- Стандарт пожарной безопасности UL 1863
