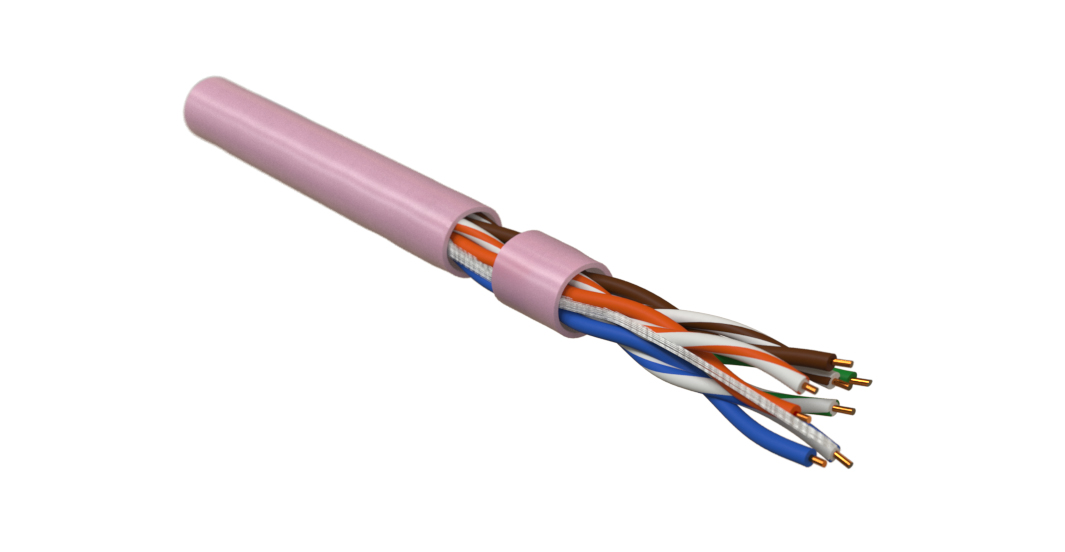

Основные характеристики | |
Категория (TIA/EIA): | 5e |
Количество пар: | 4 |
Конструкция кабеля: | U/UTP |
Цвет: | розовый |
Среда эксплуатации: | внутри помещений (indoor) |
Внешний диаметр: | 5.1 мм |
Температура эксплуатации: | -40 °C ... +75 °C |
Оболочка | |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Наличие рипкорда: | Да |
Толщина оболочки: | 0.5 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 24 AWG |
Номинальный диаметр проводника: | 0,51 мм |
Сечение проводника: | 0,205 кв. мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции: | 0.89 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
Стандарты | |
Соответствие стандартам: | IEC 61156, IEE 802.3ab (1000BASE-T) ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D) IEC 60332-1, IEC 60754, IEC 61034 ГОСТ 54429-2011, 31565-2012: нг(А)-HF (LSZH) |
Габариты и вес | |
Масса 1 км кабеля: | 31.8 кг |
Длина кабеля в упаковке: | 305 м |
Гарантия | |
Гарантия компонентная: | 15 лет |
Гарантия системная: | 25 лет |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 110 Н |
Минимальный радиус изгиба: | 8 / 4 наружных диаметров (монтаж/экспл.) |
Температура монтажа: | -10 °С ... +60 °С |
Температура хранения: | -40 °C ... +60 °C |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,2 мм |
Бронирование: | без брони |
Упаковка | |
Тип упаковки: | коробка |
Высота единичной упаковки: | 180 мм |
Ширина единичной упаковки: | 370 мм |
Глубина единичной упаковки: | 370 мм |
Электрические характеристики | |
Диапазон частот: | 1-100 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
Омическая асимметрия жил в паре (макс.): | 5 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Скорость распространения сигнала (мин.): | 66 % |
Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
