| Основные характеристики | |
| Категория (TIA/EIA): | 5e |
| Количество пар: | 4 |
| Конструкция кабеля: | F/UTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Внешний диаметр: | 6.5 мм |
| Общий экран: | алюминизированная полиэстерная пленка |
| Температура эксплуатации: | -40 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.65 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 24 AWG |
| Номинальный диаметр проводника: | 0,51 мм |
| Сечение проводника: | 0,205 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: | 1 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,02 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность UL: | UL 1581 VW-1,UL 444 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 37 кг |
| Длина кабеля в упаковке: | 500 м |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.41 мм |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (эксплуатация): | 110 Н |
| Минимальный радиус изгиба: | 8 внешних диаметров кабеля |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,3 мм |
| Бронирование: | без брони |
| Упаковка | |
| Высота упаковки: | 320 мм |
| Ширина упаковки: | 370 мм |
| Глубина упаковки: | 370 мм |
| Масса кабеля в упаковке: | 21.68 кг |
| Электрические характеристики | |
| Диапазон частот: | 1-100 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 5 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
| Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
| Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline" (РОСС СА.31588.04ОЦН0.ОС02.00261) |
04.03.2019 03.03.2022 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF (С-СА.ПБ30.В.03104) |
18.12.2014 17.12.2017 |
| Смотреть PDF |
Архив:
Кабели симметричной парной скрутки (витая пара), с кол-вом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, с изоляцией из полиэтилена высокой плотности и в оболочке из поливинилхлорида, на номинальное напряжение 0,6 кВ (С-СА.ПБ57.В.02620) |
27.11.2014 26.11.2017 |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8 (РОСС CA.АГ13.H03136) |
13.02.2015 12.02.2016 |

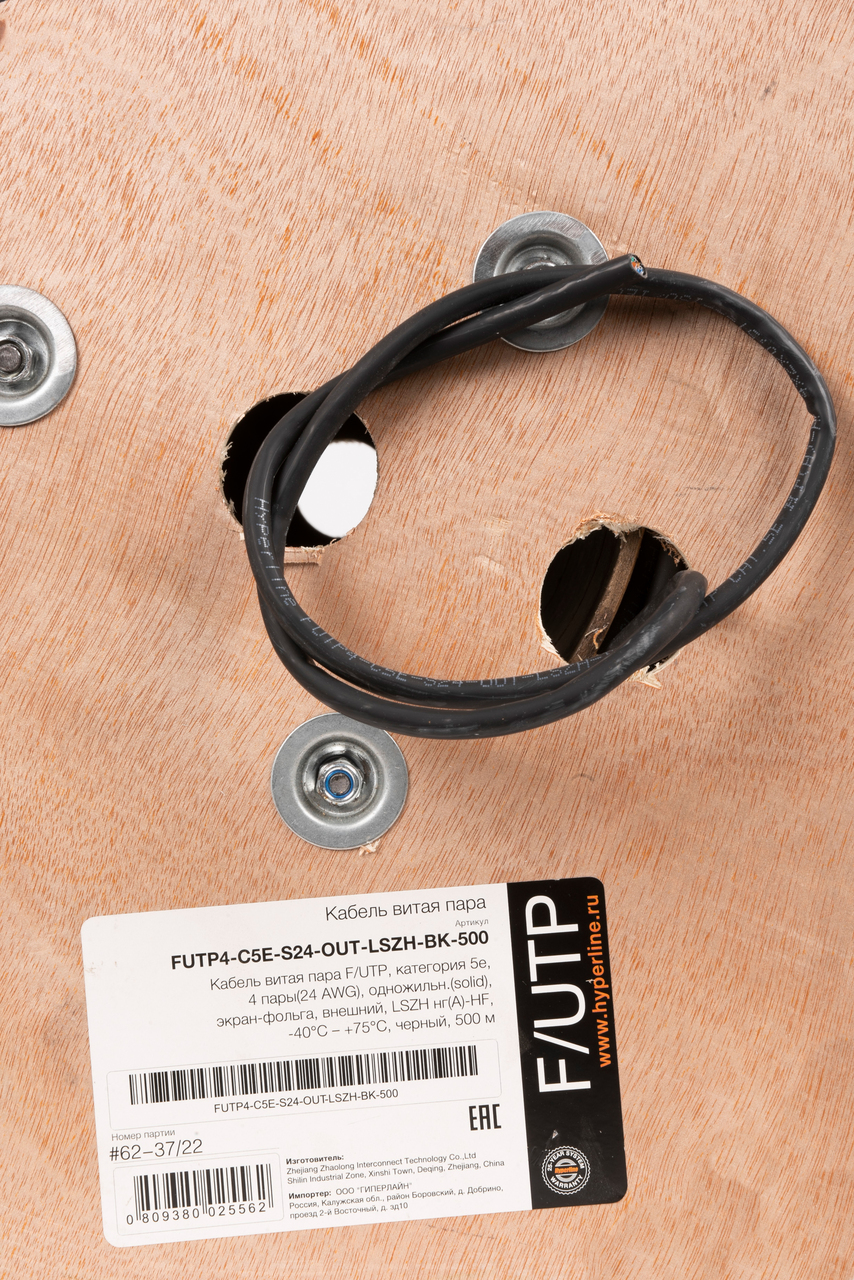

Кабель витая пара F/UTP, категория 5e, 4 пары(24 AWG), одножильн.(solid), экран-фольга, внешний, LSZH нг(А)-HF, -40°C-+75°С, черный-гарантия: 15 лет компонентная
Кабель с оболочкой PE используется вне помещений, а исполнение LSZH может применяться внутри и вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5е в условиях повышенных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10-1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.

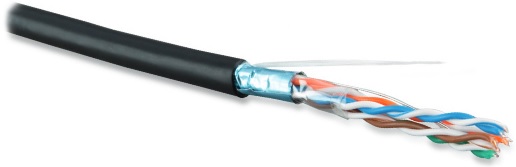

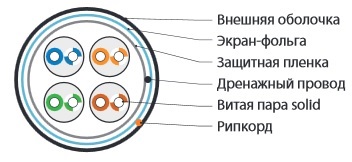

1 - Внешняя оболочка
2 - Экран-фольга
3 - Дренажный провод
4 - Защитная пленка
5 - Витая пара solid
Кабель витая пара F/UTP, категория 5e, 4 пары(24 AWG), одножильн.(solid), экран-фольга, внешний, LSZH нг(А)-HF, -40°C-+75°С, черный-гарантия: 15 лет компонентная
- Стойкость к УФ-излучению, влаге, низкой температуре
- Исполнения PE, LSZH, а также с металлическим тросом
- Экран F/UTP: общий из алюминиевой фольги
- Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
- Однопроволочные жилы: 0,51 мм (24 AWG)
Кабель витая пара F/UTP, категория 5e, 4 пары(24 AWG), одножильн.(solid), экран-фольга, внешний, LSZH нг(А)-HF, -40°C-+75°С, черный-гарантия: 15 лет компонентная
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PE, LSZH UV (ultra-violet resistant): ANSI/TIA-758
- LSZH FR: IEC 60332-1, IEC 60754, IEC 61034
Кабель витая пара F/UTP, категория 5e, 4 пары(24 AWG), одножильн.(solid), экран-фольга, внешний, LSZH нг(А)-HF, -40°C-+75°С, черный-гарантия: 15 лет компонентная
Материалы и конструкция
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, однопроволочный |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) или Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
| Трос (при наличии) | Оцинкованная сталь, многопроволочный |
Технические характеристики
| Число витых пар | 4 пары |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) |
| Номинальное сечение жилы | 0,205 мм2 |
| Диаметр жилы по изоляции | (1,00 ± 0,02) мм |
| Диаметр дренажного провода | (0,41 ± 0,01) мм |
| Радиус изгиба (монтаж / экспл.) | 10 / 5 внешних диаметров |
| PE | LSZH | С тросом SW | С тросом 2SW | |
| Макс. растягивающее усилие | 110 Н | 110 Н | 750 Н | 1200 Н |
| Диаметр троса | - | - | 1,25 мм | 1,95 мм |
| Толщина внешней оболочки | 0,65 мм | 0,65 мм | 0,65 мм | 0,65 мм |
| Температура эксплуатации | -40...+60 °С | -40...+75 °С | -40...+50 °С | -40...+50 °С |
| Внешний диаметр кабеля (ном.) | 7,0 мм | 6,5 мм | 7,0х10,0 мм | 7,0х11,0 мм |
| Вес 1 км кабеля (ном.) | 35 кг | 37 кг | 54 кг | 66 кг |
Электрические характеристики
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG)
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1 | 2,1 | 65,3 | 62,3 | 20,0 | 61,0 | 64,0 |
| 4 | 4,1 | 56,3 | 53,3 | 23,0 | 49,0 | 52,0 |
| 10 | 6,5 | 50,3 | 47,3 | 25,0 | 41,0 | 44,0 |
| 20 | 9,3 | 45,8 | 42,8 | 25,0 | 35,0 | 38,0 |
| 30 | 11,5 | 43,1 | 40,1 | 23,8 | 31,5 | 34,5 |
| 60 | 16,6 | 38,6 | 35,6 | 21,1 | 25,4 | 28,4 |
| 100 | 22,0 | 35,3 | 32,3 | 18,8 | 21,0 | 24,0 |
