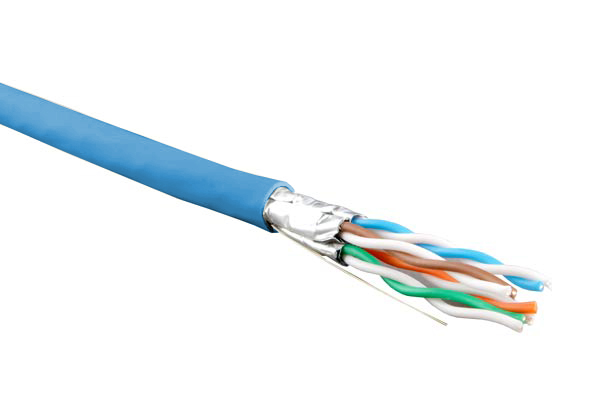

Основные характеристики | |
Категория (TIA/EIA): | 6 |
Количество пар: | 4 |
Конструкция кабеля: | U/FTP |
Цвет: | синий |
Среда эксплуатации: | внутри помещений (indoor) |
Индивидуальный экран: | алюминизированная полиэстерная пленка |
Внешний диаметр: | 7.3 мм |
Температура эксплуатации: | -40 °C ... +75 °C |
Оболочка | |
Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
Толщина оболочки: | 0.65 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 23 AWG |
Номинальный диаметр проводника: | 0,55 мм |
Сечение проводника: | 0,255 кв. мм |
Материал проводников: | электролитическая медь |
Изоляция проводников: | пленко-пористо пленочный полиолефин (SFS PO) |
Диаметр проводника в изоляции: | 1.34 мм |
Габариты и вес | |
Масса 1 км кабеля: | 57 кг |
Длина кабеля в упаковке: | 500 м |
Гарантия | |
Гарантия компонентная: | 15 лет |
Гарантия системная: | 25 лет |
Экран | |
Материал дренажного провода: | медь луженая (TC) |
Диаметр дренажного провода: | 0.41 мм |
Конструкция дренажного провода: | однопроволочная (solid) |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (монтаж): | 110 Н |
Допустимое растягивающее усилие (эксплуатация): | 92 Н |
Минимальный радиус изгиба: | 10 / 5 наружных диаметров (монтаж/экспл.) |
Температура монтажа: | -10 °С ... +60 °С |
Температура хранения: | -40 °C ... +60 °C |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,3 мм |
Бронирование: | без брони |
Упаковка | |

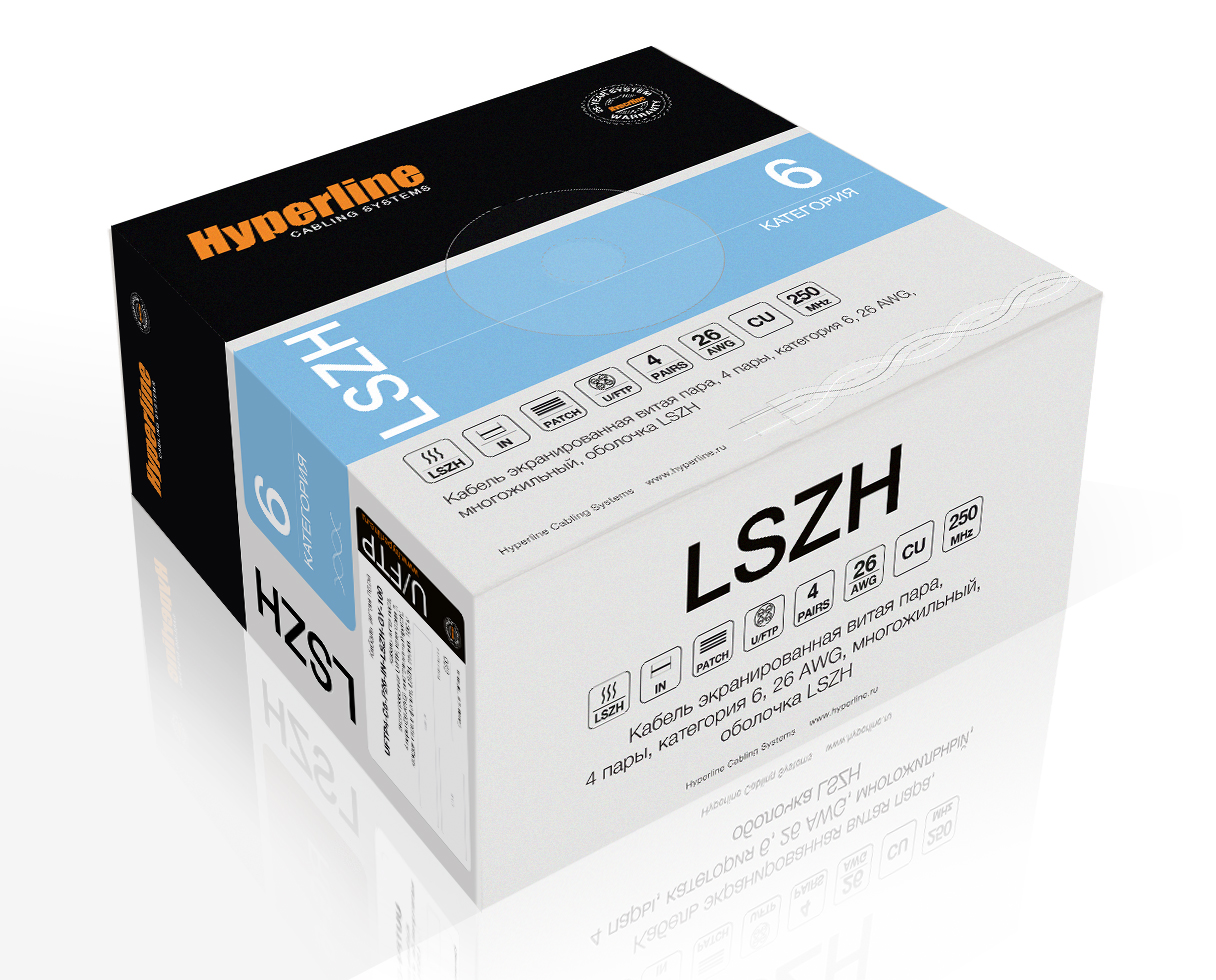

Тип упаковки: | коробка |
Высота единичной упаковки: | 380 мм |
Ширина единичной упаковки: | 380 мм |
Глубина единичной упаковки: | 390 мм |
Электрические характеристики | |
Диапазон частот: | 1-250 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 73 Ом/км |
Омическая асимметрия жил в паре (макс.): | 2 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
Емкостная ассиметрия на частоте 1 кГц (макс.): | 1,2 пФ/м |
Скорость распространения сигнала (мин.): | 78 % |
Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.Н.00002/21) |
30.12.2021 29.12.2024 |
Смотреть PDF |
Кабели передачи данных (витая пара), не распростр. горение при групповой прокладке, для внутр. прокладки в зданиях и сооружениях, с медными жилами, на ном. напряж. до 50В, с изоляцией из PE, в оболоч. из термопластичной композиции, не содержащей галогенов (RU C-CN.ПБ68.В.00777/21) |
29.12.2021 28.12.2024 |
