Основные характеристики | |
Категория (TIA/EIA): | 6A |
Количество пар: | 4 |

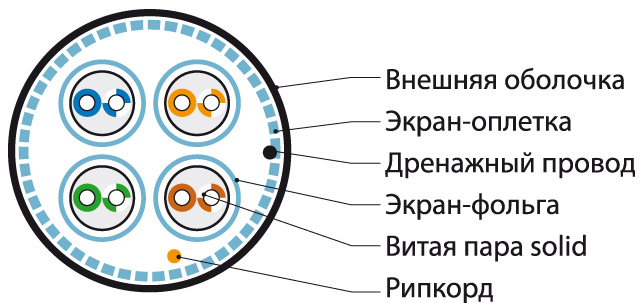

Конструкция кабеля: | S/FTP |
Цвет: | черный |
Среда эксплуатации: | вне помещений (out) |
Индивидуальный экран: | алюминизированная полиэстерная пленка |
Внешний диаметр: | 7.6 мм |
Общий экран: | оплетка из медных луженых проволок |
Температура эксплуатации: | -40 °C ... +80 °C |
Оболочка | |
Материал внешней оболочки: | PE (полиэтилен) |
Толщина оболочки: | 0.5 мм |
Проводник | |
Конструкция проводников: | однопроволочная (solid) |
Калибр AWG: | 23 AWG |
Номинальный диаметр проводника: | 0,56 мм |
Сечение проводника: | 0,255 кв. мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | полиэтилен пленко-пористо-пленочный (SFS PE) |
Диаметр проводника в изоляции: | 1.33 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,06 мм |
Габариты и вес | |
Длина кабеля в упаковке: | 500 м |
Экран | |
Материал дренажного провода: | медь луженая (TC) |
Диаметр дренажного провода: | 0.41 мм |
Конструкция дренажного провода: | однопроволочная (solid) |
Эксплуатационные характеристики | |
Допустимое растягивающее усилие (эксплуатация): | 130 Н |
Температура монтажа: | -10 °С ... +60 °С |
Температура хранения: | -20 °C ... +60 °C |
Упаковка | |
Тип упаковки: | коробка |
Высота единичной упаковки: | 380 мм |
Ширина единичной упаковки: | 380 мм |
Глубина единичной упаковки: | 390 мм |
Дополнительные характеристики | |
Площадь проволочного покрытия (экрана): | 35 % |
Бронирование: | без брони |
Электрические характеристики | |
Диапазон частот: | 1-500 МГц |
Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
Электр. сопротивление жилы (при 20 °С), не более: | 73 Ом/км |
Омическая асимметрия жил в паре (макс.): | 5 % |
Сопротивление изоляции жил (мин.): | 5 ГОм·км |
Испытательное напряжение (пост. ток): | 700 В/1 мин |
Электрическая емкость рабочей пары (макс.): | 33 пФ/м |
Скорость распространения сигнала (мин.): | 76 % |
Асимметрия задержки сигнала (макс.): | 45 нс/100 м |
Отказное письмо
Название | Срок действия | |
Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели общепромышленного применения типа витая пара с изоляцией и оболочкой из ПВХ-пластиката или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85759/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.B.34849/23) |
05.10.2023 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Сертификат пожарной безопасности
Название | Срок действия | |
Смотреть PDF |
Архив:
Кабели связи симметричной парной скрутки (витая пара), т.м. "Hyperline", с внешней оболочкой из полиэтилена, на номинальное напряжение до 50В (РОСС СА.31588.04ОЦН0.ОС05.00098) |
16.08.2019 15.08.2022 |
