| Основные характеристики | |
| Категория (TIA/EIA): | 6 |
| Количество пар: | 4 |

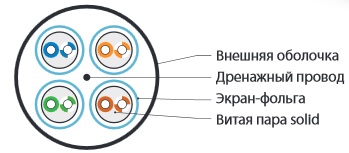

| Конструкция кабеля: | U/FTP |
| Цвет: | черный |
| Среда эксплуатации: | вне помещений (out) |
| Индивидуальный экран: | алюминизированная полиэстерная пленка |
| Внешний диаметр: | 7.3 мм |
| Температура эксплуатации: | -40 °C ... +75 °C |
| Оболочка | |
| Материал внешней оболочки: | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: | 0.65 мм |
| Проводник | |
| Конструкция проводников: | однопроволочная (solid) |
| Калибр AWG: | 23 AWG |
| Номинальный диаметр проводника: | 0,55 мм |
| Сечение проводника: | 0,255 кв. мм |
| Материал проводников: | медь электролитическая отожженная (BC) |
| Изоляция проводников: | вспененный полиэтилен (FPE) |
| Диаметр проводника в изоляции: | 1.33 мм |
| Предельное отклонение по диаметру проводника в изоляции: | 0,04 мм |
| Стандарты | |
| Пожаробезопасность IEC: | IEC 60332-1 |
| Пожаробезопасность UL: | UL 1581 VW-1 |
| Соответствие стандартам ANSI/TIA/EIA: | ANSI/TIA/EIA-568-С.2 |
| Габариты и вес | |
| Масса 1 км кабеля: | 55.4 кг |
| Длина кабеля в упаковке: | 500 м |
| Экран | |
| Материал дренажного провода: | медь луженая (TC) |
| Диаметр дренажного провода: | 0.41 мм |
| Эксплуатационные характеристики | |
| Допустимое растягивающее усилие (монтаж): | 110 Н |
| Допустимое растягивающее усилие (эксплуатация): | 110 Н |
| Минимальный радиус изгиба: | 8 внешних диаметров кабеля |
| Температура хранения: | -40 °C ... +60 °C |
| Срок службы: | Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики | |
| Предельное отклонение по внешнему диаметру: | 0,3 мм |
| Тип упаковки: | коробка |
| Бронирование: | без брони |
| Электрические характеристики | |
| Диапазон частот: | 1-250 МГц |
| Волновое сопротивление (при 100 МГц): | 100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: | 93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): | 2 % |
| Сопротивление изоляции жил (мин.): | 5 ГОм·км |
| Испытательное напряжение (пост. ток): | 700 В/1 мин |
| Электрическая емкость рабочей пары (макс.): | 56 пФ/м |
| Скорость распространения сигнала (мин.): | 78 % |
| Асимметрия задержки сигнала (макс.): | 35 нс/100 м |
| Упаковка | |
| Высота упаковки: | 380 мм |
| Ширина упаковки: | 380 мм |
| Глубина упаковки: | 390 мм |
