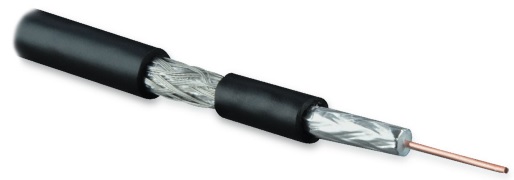

| Основные характеристики | |
| Категория (RG-тип) : | RG-59 |
| Волновое сопротивление: | 75 Ом |
| Калибр AWG: | 20 AWG |
| Конструкция проводников: | однопроволочная (solid) |
| Внешний диаметр: | 6 мм |
| Цвет: | черный |
| Температура эксплуатации: | -20 °C ... +80 °C |
| Среда эксплуатации: | внутри и вне помещений (in/out) |
| Проводник | |
| Материал проводников: | сталь с медным покрытием (CCS) |
| Диаметр проводника: | 0.81 мм |
| Оболочка | |
| Материал внешней оболочки: | PVC (поливинилхлорид) |
| Материалы | |
| Материал диэлектрика: | вспененный полиэтилен (FPE) |
| Внешний проводник (экран): | алюминизированная полиэстерная пленка и медная луженая проволока |
| Дополнительные характеристики | |
| Диаметр диэлектрика: | 3,6 ± 0,15 мм |
| Площадь проволочного покрытия (экрана): | 67 % |
| Габариты и вес | |
| Масса 1 км кабеля: | 35 кг |
| Длина кабеля в упаковке: | 100 м |
| Эксплуатационные характеристики | |
| Минимальный радиус изгиба (монтаж): | 65 мм |
| Минимальный радиус изгиба (эксплуатация): | 35 мм |
| Электрические характеристики | |
| Диапазон частот: | 1-1000 МГц |
| Электрическая (погонная) емкость: | 51 ± 1 пФ/м |
| Скорость распространения сигнала: | 73 % |
| Сопротивление проводника/экрана: | 158/59 Ом/км |
| Испытательное напряжение: | 1500 В / 50 Гц |

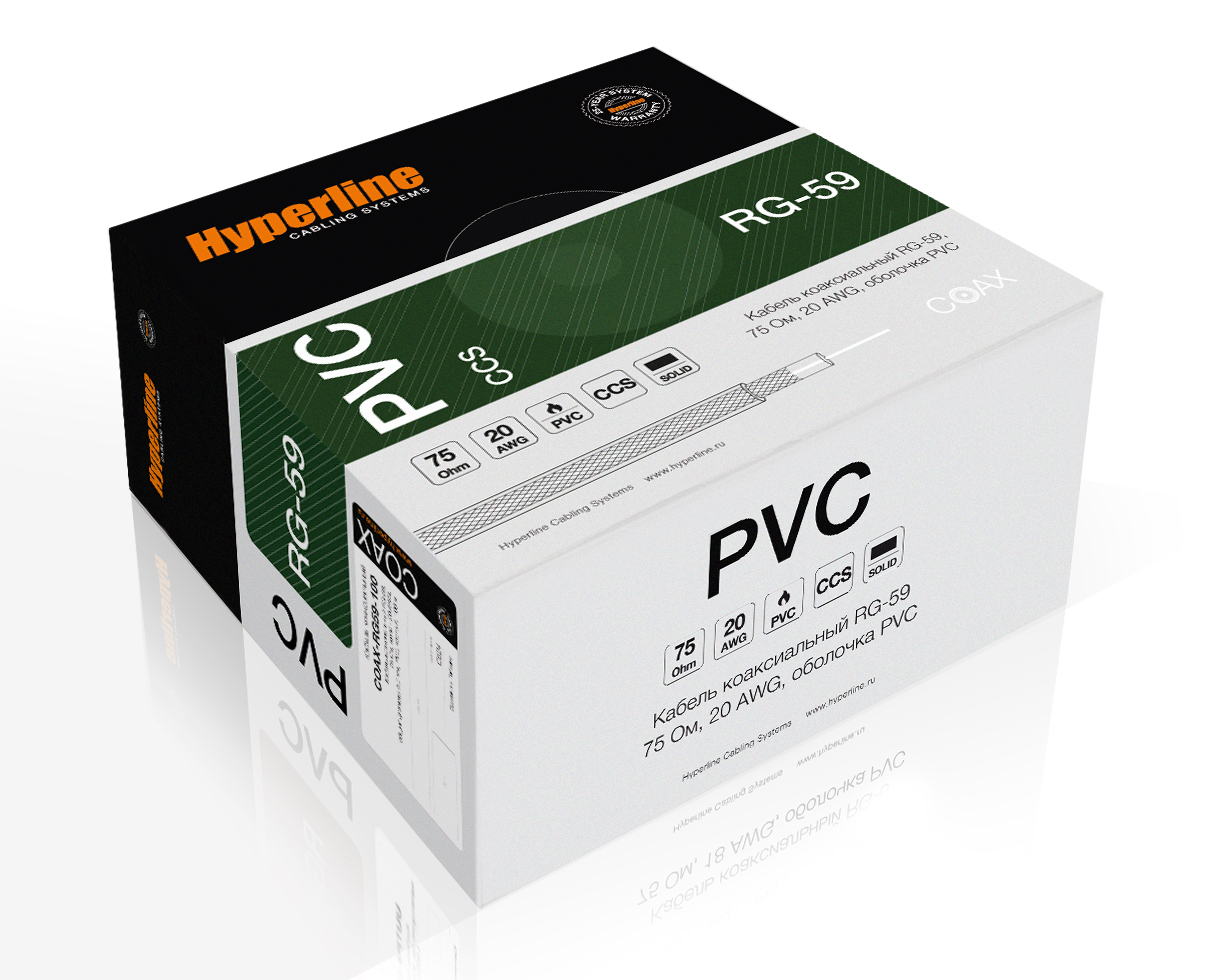

| Упаковка | |
| Высота единичной упаковки: | 100 мм |
| Ширина единичной упаковки: | 290 мм |
| Глубина единичной упаковки: | 290 мм |
Сертификат соответствия
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабель коаксиальный т.м. "Hyperline", серии COAX, TRIAX (РОСС TW.МН08.H26072) |
02.04.2015 01.04.2016 |
| Смотреть PDF |
Архив:
Кабель коаксиальный т.м. "Hyperline" (РОСС TW.АГ80.Н00625) |
11.04.2014 10.04.2015 |
Сертификат пожарной безопасности
| Название | Срок действия | |
| Смотреть PDF |
Архив:
Кабели коаксиальные (радиочастотные) с внешней оболочкой из поливинилхлорида (PVC) (РОСС RU.32079.04СПБ1.ОС04.173) |
17.08.2020 16.08.2023 |
Декларация о соответствии
| Название | Срок действия | |
| Смотреть PDF |
Кабели коаксиальные с изоляцией и оболочкой из ПВХ-пластиката, полиэтилена или полимерных композиций, не содержащих галогенов, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85739/22) |
01.11.2022 30.10.2027 |
| Смотреть PDF |
Соответствие требованиям Технического регламента Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016) (RU Д-CN.РА08.В.31874/23) |
04.10.2023 30.10.2027 |
| Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
Отказное письмо
| Название | Срок действия | |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза (253) |
13.05.2019 12.05.2119 |
| Смотреть PDF |
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (С+/ОС/40) |
17.12.2015 13.05.2115 |
