Основные характеристики | |
Категория (TIA/EIA): | 6A |
Тип промышленного интерфейса: | Industrial Ethernet |
Количество пар: | 4 |

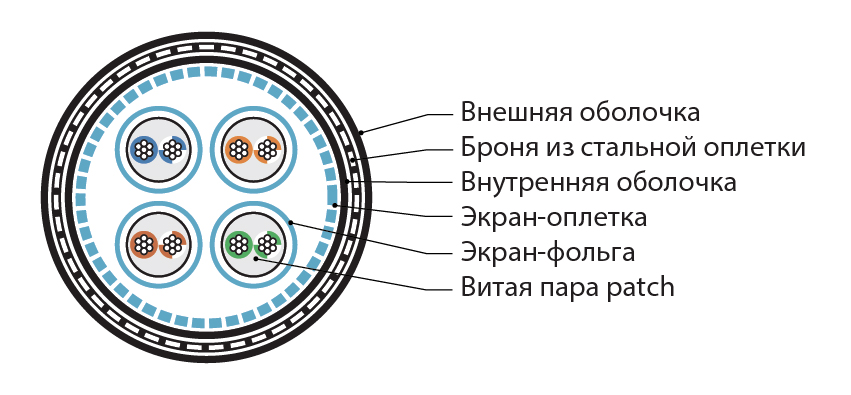

Конструкция кабеля: | S/FTP |
Цвет: | черный |
Индивидуальный экран: | алюминизированная полиэстерная пленка |
Внешний диаметр: | 12.2 мм |
Общий экран: | оплетка из медных луженых проволок |
Температура эксплуатации: | -40 °C ... +80 °C |
Оболочка | |
Материал внешней оболочки: | SHF1 (несшитая безгалогенная маслостойкая композиция) |
Материал внутренней оболочки: | SHF1 (несшитая безгалогенная маслостойкая композиция) |
Толщина внутренней оболочки: | 0.9 мм |
Диаметр по внутренней оболочке: | 9 мм |
Толщина оболочки: | 1 мм |
Цвет RAL: | RAL 9004 |
Проводник | |
Конструкция проводников: | многопроволочная (stranded) |
Калибр AWG: | 23 AWG |
Номинальный диаметр проводника: | 0,69 мм |
Число и диаметр проволок проводника: | 7 х 0,23 мм |
Материал проводников: | медь электролитическая отожженная (BC) |
Изоляция проводников: | вспененный полиэтилен (FPE) |
Диаметр проводника в изоляции: | 1.55 мм |
Предельное отклонение по диаметру проводника в изоляции: | 0,10 мм |
Габариты и вес | |
Масса 1 км кабеля: | 191.4 кг |
Длина кабеля в упаковке: | 500 м |
Эксплуатационные характеристики | |
Температура монтажа: | -20 °C ... +60 °C |
Дополнительные характеристики | |
Предельное отклонение по внешнему диаметру: | 0,8 мм |
Площадь проволочного покрытия (экрана): | 60 % |
Бронирование: | гальванизированная стальная проволока (SWB) |
Упаковка | |
Тип упаковки: | коробка |
Высота единичной упаковки: | 310 мм |
Ширина единичной упаковки: | 380 мм |
Глубина единичной упаковки: | 380 мм |
Особенности | |
Толщина брони: | 0.3 мм |
Декларация о соответствии
Название | Срок действия | |
Смотреть PDF |
Кабели промышленные с изоляцией и оболочкой из ПВХ-пластиката, фторопласта, полиуретана или полимерных композиций, не содержащих галогенов, в т. ч. экранированные, в т. ч. бронированные, для использования при ном. напряжении до 50 В переменного тока (RU Д-CN.РА07.B.85720/22) |
01.11.2022 30.10.2027 |
Смотреть PDF |
Кабели коаксиальные, кабели витая пара, кабели промышленные, с медными и из омедненной стали жилами в количестве от 1 до 100 номинальным сечением от 0,13 до 3,01 мм2 (RU Д-CN.МЮ62.В.01879/20) |
10.06.2020 09.06.2025 |
